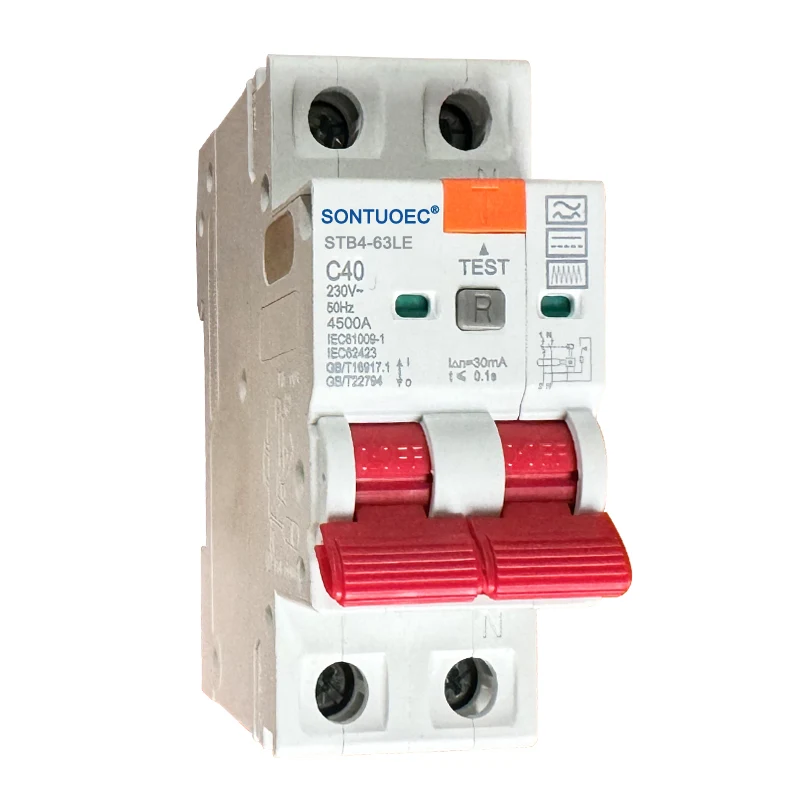

2P RCBO A Τύπος

Το 2P RCBO A Type είναι ένας διακόπτης κυκλώματος δύο υπολειμματικών ρεύματος με προστασία υπερέντασης (υπολειμματικός διακόπτης κυκλώματος ρεύματος με προστασία υπερφόρτωσης). Ένας τύπος "συνήθως αναφέρεται σε έναν συγκεκριμένο τύπο ή προδιαγραφή του διακόπτη κυκλώματος, ο οποίος μπορεί να περιλαμβάνει τα χαρακτηριστικά λειτουργίας, το ονομαστικό ρεύμα, την ονομαστική τάση και άλλες παραμέτρους του διακόπτη κυκλώματος.

Μοντέλο:STB2-63LE

Αποστολή Ερώτησης

περιγραφή προϊόντος

	Πρότυπο	Μονάδα	IEC/EN 61009-1
Ηλεκτρικός χαρακτηριστικά	Τρόπος		Ηλεκτρονικός τύπος
	Τύπος (μορφή κύματος της γης διαρροή ανίχνευση)		Και, και
	Θερμο-μαγνητική απελευθέρωση χαρακτηριστικός		Β, Γ, Δ
	Ονομαστικό ρεύμα LN	A	6,10,16,20,25,32,40. 63,80α
	Πόλοι	P	1p+n, 3p+n
	Ονομαστική τάση UE	V	AC 230, 400
	Αξιολογημένη ευαισθησία I △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Αξιολογημένη υπολειμματική κατασκευή και σπάσιμο χωρητικότητα l △ m	A	500
	Ονομαστική χωρητικότητα βραχυκυκλώματος ICN	A	6000
	Χρόνος διάλειμμα κάτω από i △ n	S	≤0.1
	Ονομαστική συχνότητα	Hz	50/60
	Βαθμολογημένη Τάση (1,2/50) UIMP	V	4000
	Τάση διηλεκτρικής δοκιμής στο ind.freq για 1 λεπτά	kV	2
	UI Τάση μόνωσης	V	250
	Πτυχίο ρύπανσης		2
Μηχανικός χαρακτηριστικά	Ηλεκτρική ζωή		4000
	Μηχανική ζωή		10000
	Δείκτης ρεύματος σφάλματος		ΝΑΙ
	Πτυχίο προστασίας		IP20
	Θερμοκρασία περιβάλλοντος (με ημερήσιο μέσο όρο ≤35ºC)	ºC	-5 ~+40 (Ειδική εφαρμογή Ανατρέξτε διόρθωση αντιστάθμισης θερμοκρασίας)
	Θερμοκρασία αποθήκευσης	ºC	-25 ~+70

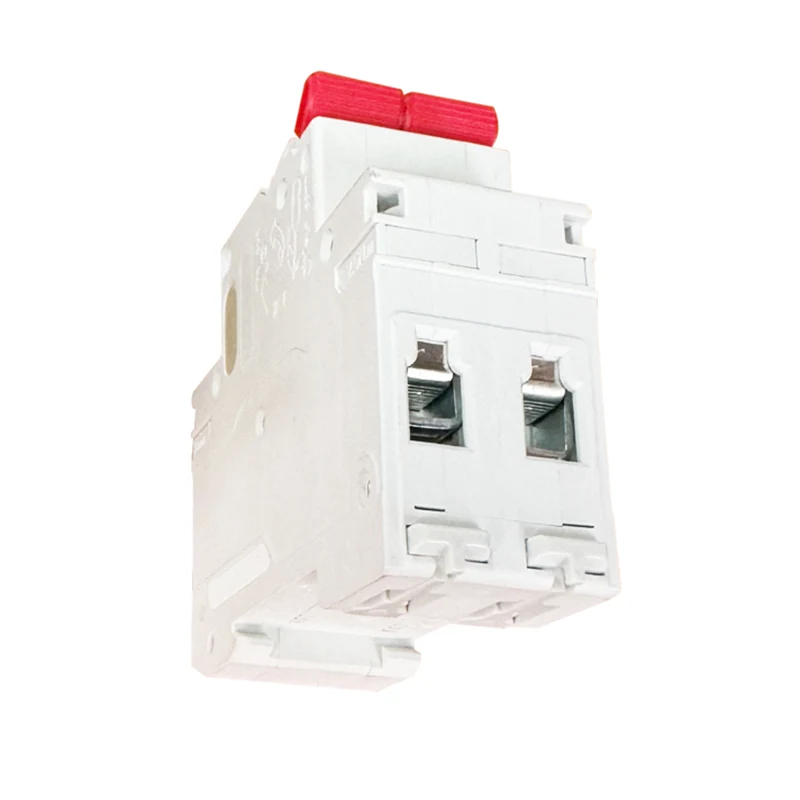

Εγκατάσταση	Τύπος σύνδεσης τερματικού		Καλώδιο/pin-type busbar/u τύπος δοχείο
	Μέγεθος τερματικού για το επάνω/κάτω για καλώδιο	mm2	25
	Μέγεθος τερματικού για το επάνω/κάτω για καλώδιο	Awg	18-5
	Μέγεθος τερματικού για το επάνω/κάτω για δοχείο	mm2	25
	Μέγεθος τερματικού για το επάνω/κάτω για δοχείο	Awg	18-3
	Βάση		Στο DIN RAID EN 60715 (35mm) με μέσα της συσκευής γρήγορης κλιπ
	Σύνδεση		Από κορυφή

Κύρια χαρακτηριστικά και παραμέτρους

Χαρακτηριστικά δράσης: 2P RCBO A Τύπος έχει μια συνάρτηση υπολειμματικού ρεύματος, όταν το υπολειπόμενο ρεύμα (δηλ. Το ρεύμα διαρροής) στο κύκλωμα φτάνει σε προκαθορισμένη τιμή, ο διακόπτης κυκλώματος θα ενεργήσει γρήγορα για να κόψει το κύκλωμα για να αποτρέψει τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές.

Ονομαστικό ρεύμα: Ανάλογα με το συγκεκριμένο μοντέλο και τις προδιαγραφές, το ονομαστικό εύρος ρεύματος 2P RCBO A τύπου μπορεί να ποικίλει, αλλά συνήθως περιλαμβάνει ένα ευρύ φάσμα προδιαγραφών όπως 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, 80a και ούτω καθεξής.

Ονομαστική τάση: Ο τύπος 2P RCBO A είναι τυπικά βαθμολογείται σε 240V AC για εγχώρια και εμπορικά ηλεκτρικά περιβάλλοντα.

Ονομαστική συχνότητα: Η ονομαστική συχνότητα αυτού του διακόπτη κυκλώματος είναι συνήθως 50/60Hz, η οποία ταιριάζει με τη συχνότητα τροφοδοσίας στις περισσότερες χώρες και περιοχές.

Χαρακτηρισμένη χωρητικότητα βραχυκυκλώματος: Ο τύπος 2P RCBO A έχει υψηλή βαθμολογία βραχυκυκλώματος, όπως 6ka ή 10ka, η οποία είναι σε θέση να αντέξει μεγάλες διαταραχές ρεύματος χωρίς ζημιά σε περίπτωση σφάλματος βραχυκυκλώματος.

Ρεύμα δράσης διαρροής: Το ρεύμα δράσης διαρροής αυτού του διακόπτη είναι συνήθως 30mA ή λιγότερο, γεγονός που πληροί τις απαιτήσεις της Διεθνούς Ηλεκτροτεχνικής Επιτροπής (IEC) και των σχετικών εθνικών προτύπων και μπορεί να προστατεύσει αποτελεσματικά την προσωπική ασφάλεια.

Το RCBO χρησιμοποιείται κυρίως σε AC 50Hz (60Hz), ονομαστική τάση 230/400V, ονομασμένο ρεύμα 6A έως 40A σύστημα τερματικής τάσης χαμηλής τάσης. Το RCBO είναι ίσο με τη λειτουργία MCB+RCD. Χρησιμοποιείται για την προστασία ηλεκτρικής σοκ και την ανθρώπινη έμμεση προστασία επαφής, την προστασία του ηλεκτρικού εξοπλισμού όταν το ανθρώπινο σώμα που αγγίζει την ηλεκτρική ενέργεια ή το ρεύμα διαρροής ηλεκτρικού δικτύου υπερβαίνει την καθορισμένη τιμή και την προστασία του φορτίου και του βραχυκυκλώματος. Μπορεί επίσης να είναι ένας χειριστής μη συχνότητας στο κύκλωμα, που χρησιμοποιείται άγρια στην οικιστική και εμπορική περιοχή. Συμμορφώνεται με το πρότυπο IEC61009-1.

Εφαρμογή και εγκατάσταση

Εφαρμογή: 2P RCBO A Τύπος είναι κατάλληλος για την προστασία των κυκλωμάτων κατανομής ισχύος που απαιτούν ταυτόχρονο έλεγχο τόσο των πυρκαγιών όσο και των μηδενικών καλωδίων, όπως ο φωτισμός, οι υποδοχές, ο κλιματισμός και άλλα κυκλώματα σε εγχώρια, εμπορικά, βιομηχανικά και άλλα μέρη.

Εγκατάσταση: Ο διακόπτης κυκλώματος συνήθως υιοθετεί συμμετρική τοποθέτηση DIN-RAIL ή τοποθέτηση σε πίνακα, η οποία είναι βολική για γρήγορη εγκατάσταση και αφαίρεση στο πλαίσιο διανομής ή στο ντουλάπι διανομής.

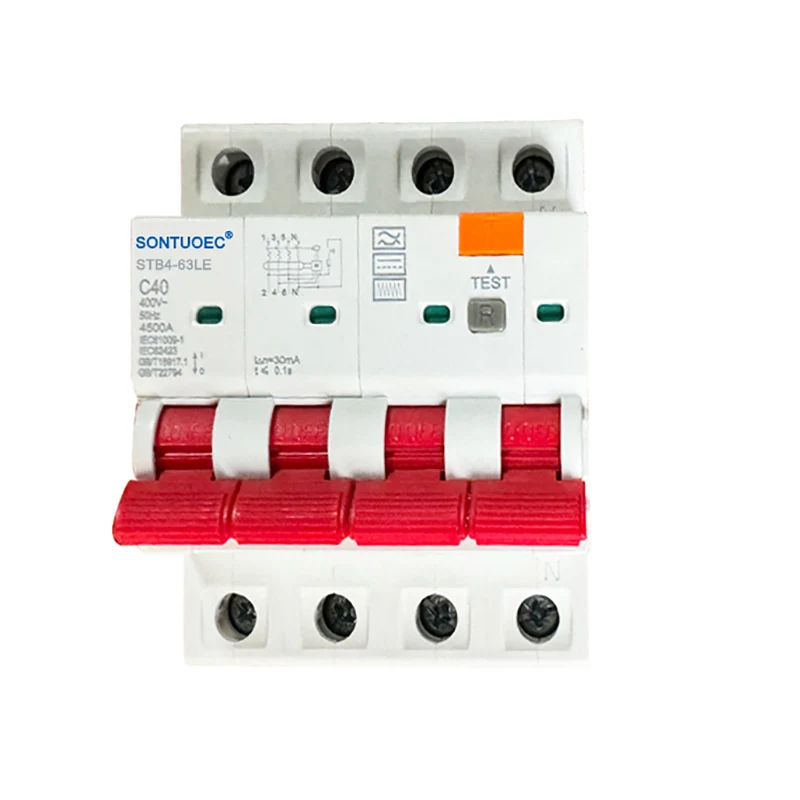

Καλωδίωση: 4P RCBO Ένας τύπος είναι ευέλικτος στην καλωδίωση και μπορεί να συνδεθεί με τριφασικά τριφασικά, τριφασικά τετράγωνα ή μονοφασικά κυκλώματα. Κατά την καλωδίωση, βεβαιωθείτε ότι τα καλώδια πυρκαγιάς, μηδέν και γης είναι σωστά συνδεδεμένα για να αποφευχθεί ο κίνδυνος ηλεκτρικής σοκ και ηλεκτρικής πυρκαγιάς.
