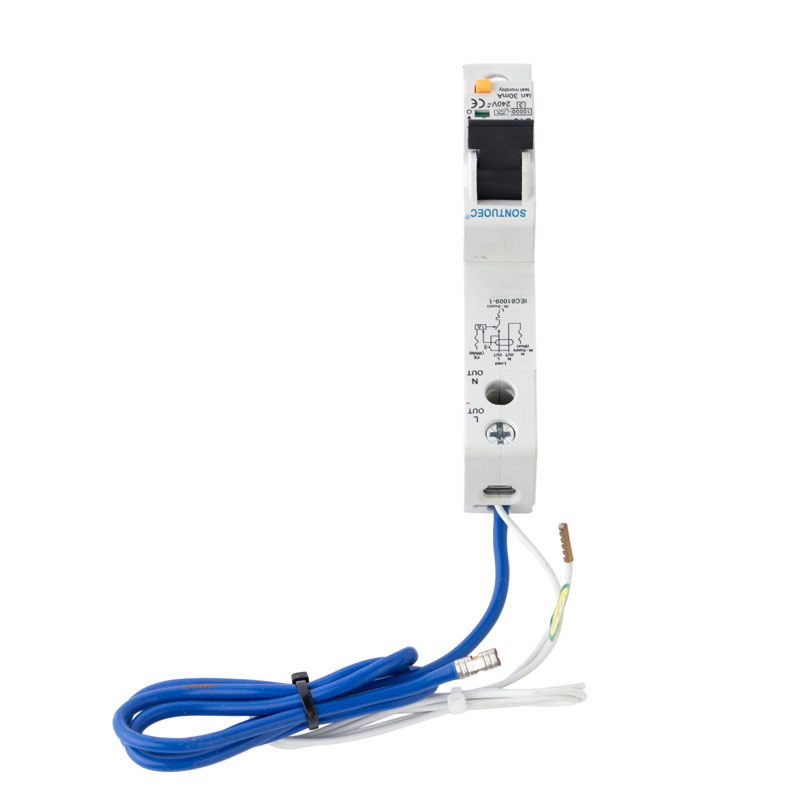

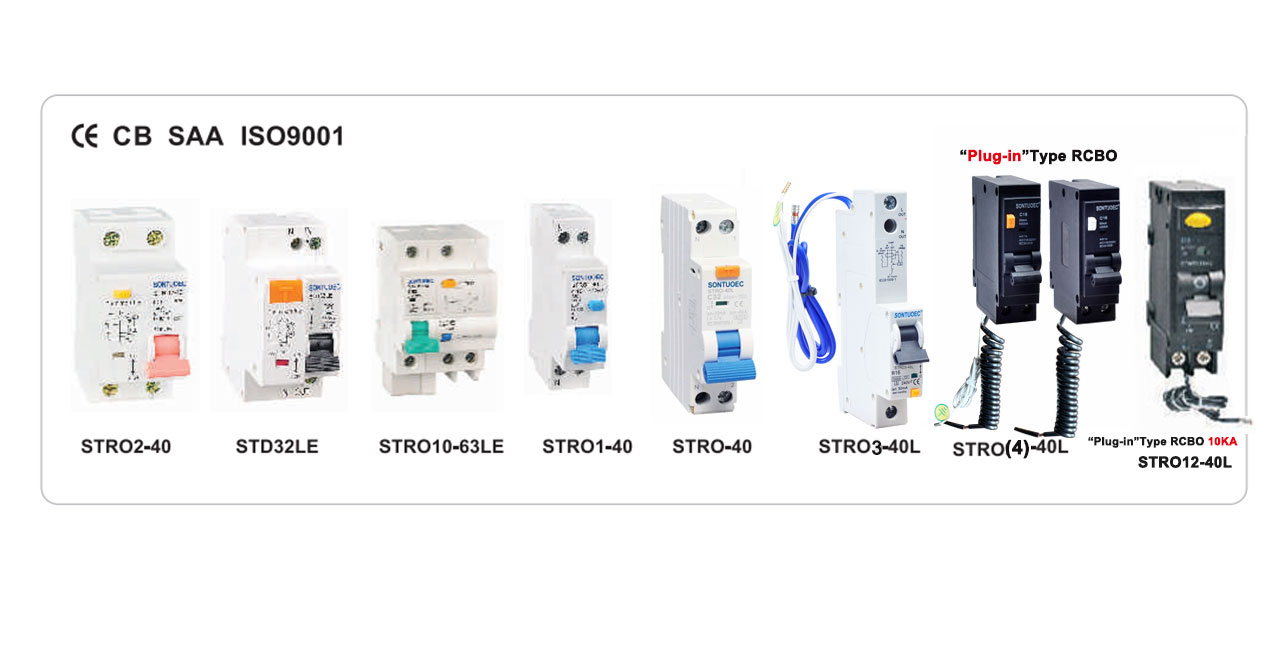

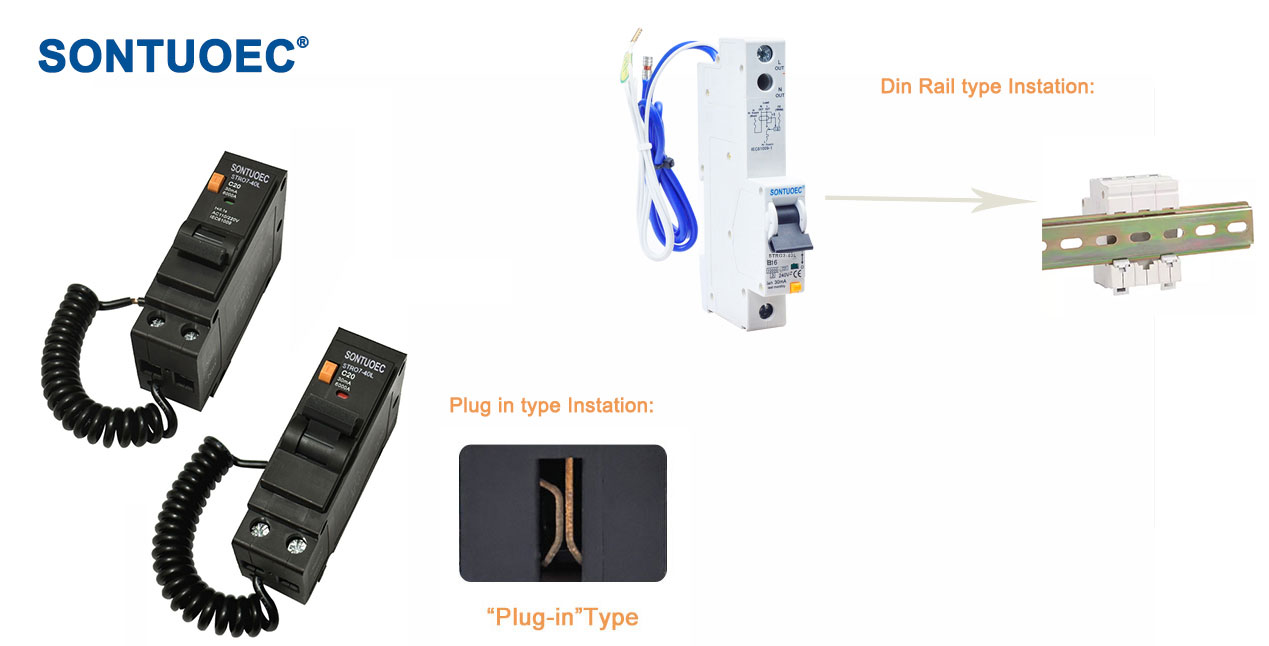

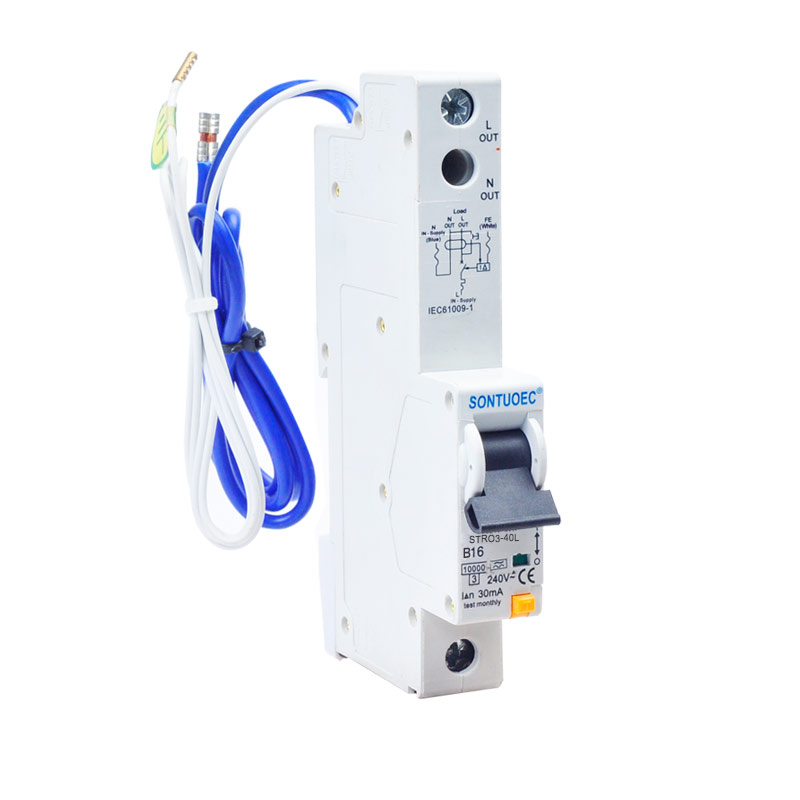

Η καμπύλη B RCBO αναφέρεται στον υπολειπόμενο διακόπτη κυκλώματος ρεύματος (RCBO) με προστασία υπερέντασης που έχει μια καμπύλη απογύμνωσης τύπου Β. Το RCBO συνδυάζει τις λειτουργίες της προστασίας υπολειμματικού ρεύματος (RCD) και της υπερφόρτωσης και της προστασίας βραχυκυκλώματος (MCB) και είναι σε θέση να παρέχει πολλαπλές προστασίες σε ένα κύκλωμα ταυτόχρονα.

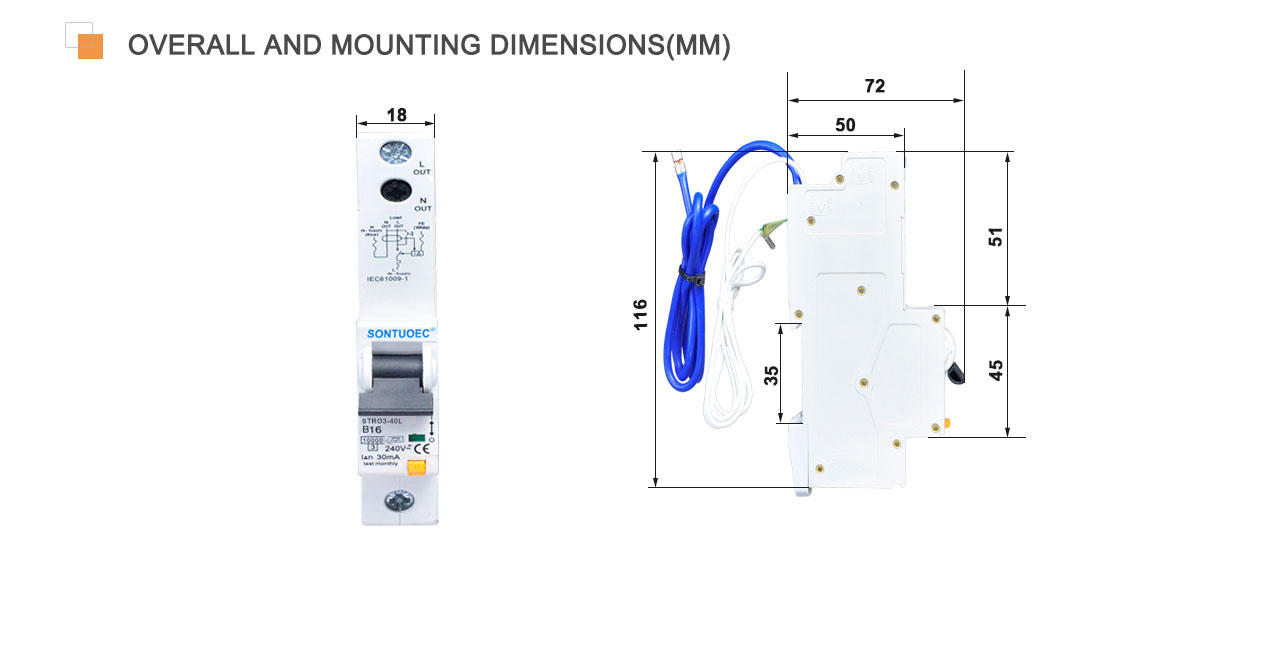

ΠΡΟΤΥΠΟ: | IEC 61009-1 |
Ονομασμένο ρεύμα στο |
6Α 10Α 16Α 20Α 25Α 32Α 40Α |
Πόλοι |
1p+n |
Ονομαστική τάση UE |
110/220,120V |
Ονομαστική χωρητικότητα θραύσης |
4500Α, 6000Α |
Ονομασμένο ρεύμα λειτουργίας (IN) |
10 30 100 300mA |
Θερμο-μαγνητική απελευθέρωση χαρακτηριστικός |
B C D |
Η ονομαστική ώθηση αντέχει Τάση (1,2/50) UIMP |
6KV |
Τάση διηλεκτρικής δοκιμής σε και ind. Freq.for 1 λεπτό |
2KV |
Πτυχίο ρύπανσης |
2 |
Πτυχίο προστασίας |
IP20 |
Ηλεκτρική ζωή |
8000 |
Μηχανική ζωή |
10000 |
Συνδυασμός με αξεσουάρ |
Βοηθητικό, συναγερμό, απελευθέρωση διακλάδωσης, Υπό απελευθέρωση τάσης |
Θερμοκρασία μεταξύ των επιπέδων |
-5 ° C ~+40 ° C |
Πιστοποιητικό |
CE |
Εγγύηση |
2 ετών |
Η καμπύλη απελευθέρωσης είναι μια καμπύλη που περιγράφει τα χαρακτηριστικά λειτουργίας ενός διακόπτη κυκλώματος υπό συνθήκες υπερφόρτωσης ή βραχυκυκλώματος. Η καμπύλη απελευθέρωσης τύπου Β χρησιμοποιείται κυρίως για φορτία που δεν είναι ευαίσθητες σε στιγμιαίες υπερφόρτητες αλλά ευαίσθητες σε μεγάλες υπερφόρτωσης, όπως οι λαμπτήρες πυρακτώσεως, οι θερμαντήρες αντίστασης κλπ. Περιγράφεται σε μεγαλύτερο χρονικό διάστημα σε χαμηλότερες τιμές και βραχυκύκλωμα σε υψηλότερες τιμές ρεύματος. Χαρακτηρίζεται από μεγαλύτερο χρόνο απελευθέρωσης σε χαμηλότερες τιμές ρεύματος και μικρότερο χρόνο απελευθέρωσης σε υψηλότερες τιμές ρεύματος. Αυτό το χαρακτηριστικό καθιστά τον τύπο B RCBOS ιδιαίτερα κατάλληλο για κυκλώματα που απαιτούν προστασία τέτοιων φορτίων.

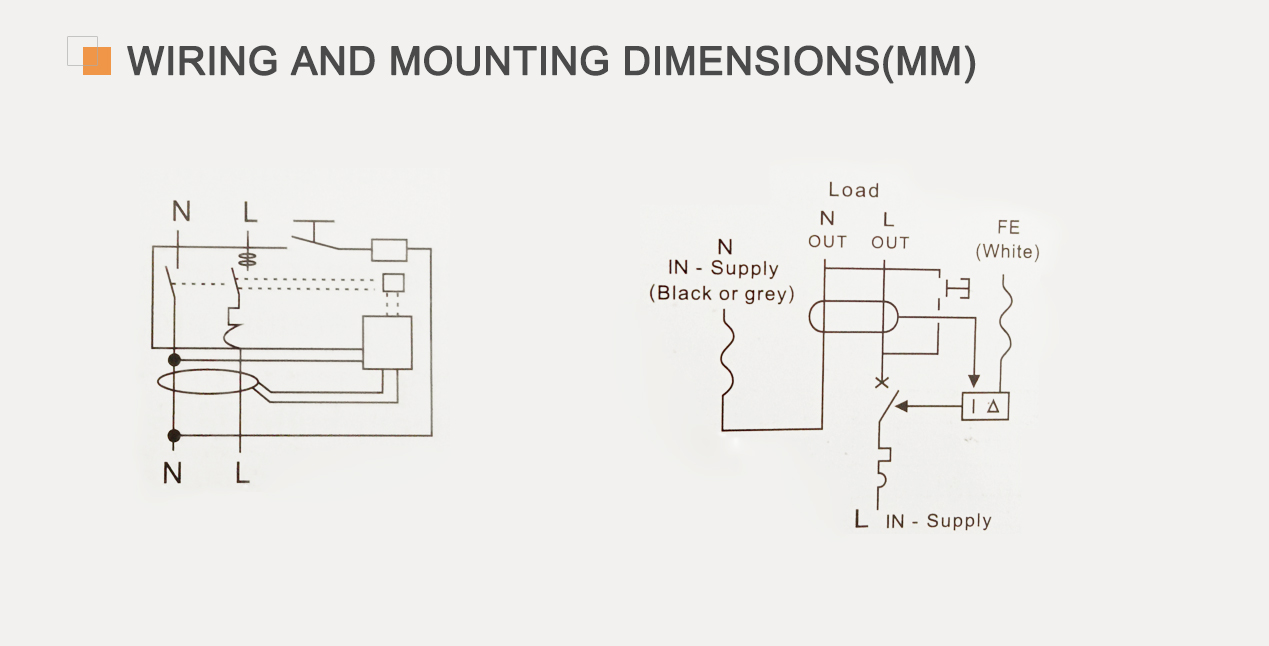

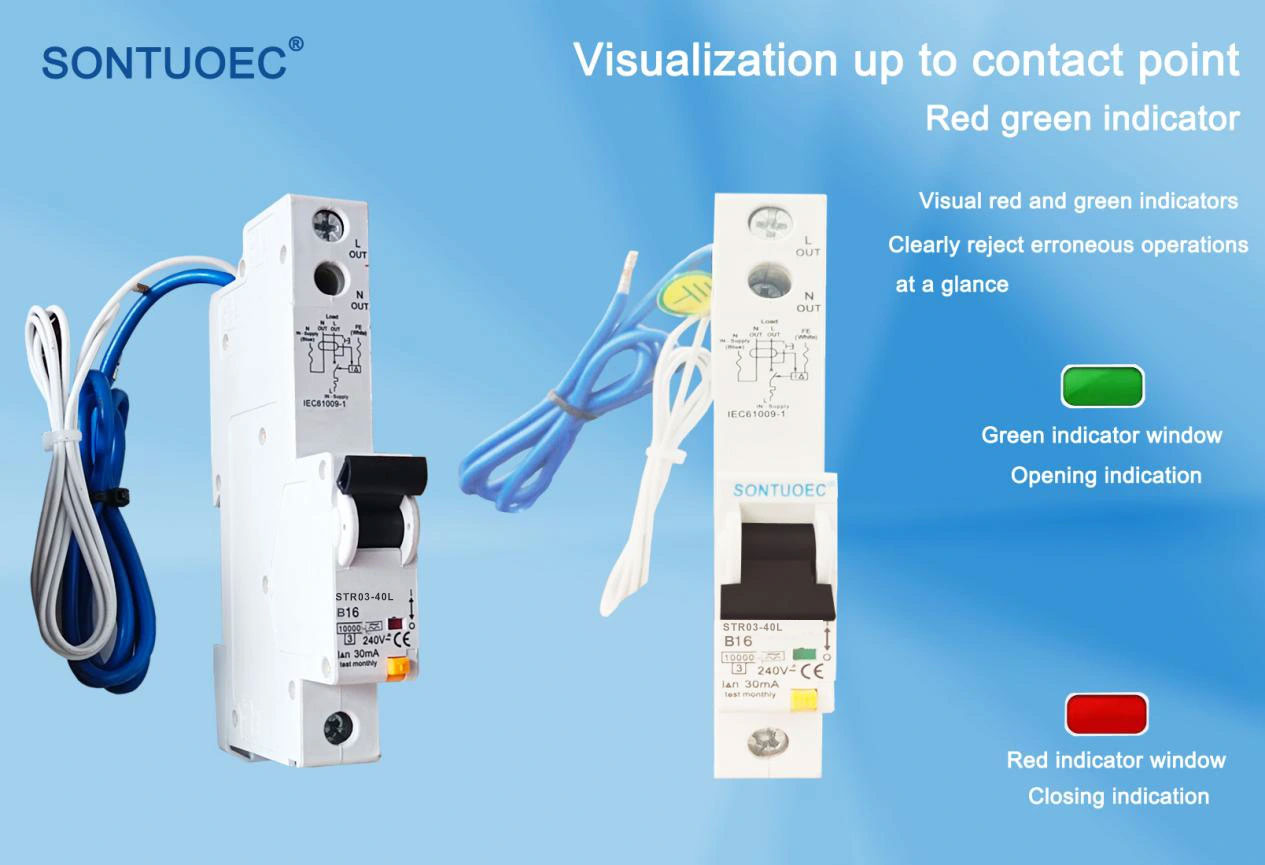

Προστασία υπολειμματικού ρεύματος: Όταν το υπολειμματικό ρεύμα (δηλ. Το ρεύμα διαρροής) στο κύκλωμα φτάνει σε προκαθορισμένη τιμή, το RCBO είναι σε θέση να ενεργήσει γρήγορα για να κόψει το κύκλωμα, αποτρέποντας έτσι ατυχήματα ηλεκτροπληξίας και ηλεκτρικές πυρκαγιές.
Προστασία υπερφόρτωσης: Όταν το ρεύμα στο κύκλωμα υπερβαίνει το ονομαστικό ρεύμα του RCBO, είναι σε θέση να κόψει το κύκλωμα εντός καθορισμένης χρονικής περιόδου, αποτρέποντας έτσι τη ζημιά στα ατυχήματα κυκλώματος ή πυρκαγιάς που προκαλούνται από υπερφόρτωση.
Προστασία βραχυκυκλώματος: Όταν εμφανίζεται σε κύκλωμα βραχυκυκλώματος, το RCBO μπορεί να ενεργήσει γρήγορα για να κόψει το ρεύμα βραχυκυκλώματος και να προστατεύσει την ασφάλεια του κυκλώματος και του εξοπλισμού.
Χαρακτηριστικά απελευθέρωσης τύπου Β: Όπως αναφέρθηκε παραπάνω, τα RCBO τύπου Β είναι ιδιαίτερα κατάλληλα για φορτία που δεν είναι ευαίσθητα στις στιγμιαίες υπερφόρτωσης, αλλά ευαίσθητα σε παρατεταμένες υπερφόρτωσης.
Η καμπύλη B RCBOS χρησιμοποιείται ευρέως σε μέρη όπου απαιτούνται ποικίλες λειτουργίες προστασίας κυκλώματος, ειδικά εκείνα τα κυκλώματα που χρησιμοποιούν φορτία με ειδικές απαιτήσεις για χαρακτηριστικά υπερφόρτωσης. Παράδειγμα:
Κατοικιακά και Εμπορικά κτίρια: Χρησιμοποιούνται για την προστασία των κυκλωμάτων φωτισμού, των κυκλωμάτων υποδοχής κλπ. Για να εξασφαλιστεί η προσωπική ασφάλεια και η ασφάλεια του εξοπλισμού.
Βιομηχανικοί χώροι: Για την προστασία διαφόρων βιομηχανικών εξοπλισμού, όπως θερμαντήρες αντίστασης, λαμπτήρες πυρακτώσεως κ.λπ., για να αποφευχθεί η βλάβη του εξοπλισμού ή τα πυροσβεστικά ατυχήματα που προκαλούνται από υπερφόρτωση ή διαρροή.
Γεωργία και κηπουρική: Χρησιμοποιείται για την προστασία του γεωργικού εξοπλισμού όπως τα θερμοκήπια, τα συστήματα άρδευσης κλπ., Για να εξασφαλιστεί η κανονική λειτουργία του εξοπλισμού και της ασφάλειας του προσωπικού.
Σωστή επιλογή του ονομαστικού ρεύματος: Κατά την επιλογή της καμπύλης B RCBO, η κατάλληλη ονομαστική τιμή ρεύματος θα πρέπει να επιλεγεί με βάση το ονομαστικό ρεύμα και τα χαρακτηριστικά του φορτίου.
Περιοδική επιθεώρηση και συντήρηση: Περιοδικά επιθεωρήστε και διατηρήστε το RCBO για να εξασφαλιστεί ότι λειτουργεί αξιόπιστα, είναι ασφαλώς ενσύρματη και είναι απαλλαγμένη από ζημιές ή διάβρωση.
Αποφύγετε την ψευδή λειτουργία: Κατά την εγκατάσταση και τη χρήση, πρέπει να ληφθεί μέριμνα για να αποφευχθεί η εγκατάσταση του RCBO σε ένα περιβάλλον ευαίσθητο σε παρεμβολές, προκειμένου να αποφευχθεί η ψευδή λειτουργία του.
Ο έγκαιρος χειρισμός των σφαλμάτων: Όταν το RCBO αποτυγχάνει ή λειτουργεί, πρέπει να εντοπιστεί η αιτία και να αντιμετωπιστεί η αντιμετώπιση προβλημάτων εγκαίρως για να εξασφαλιστεί η ασφαλής λειτουργία του κυκλώματος.
