1p+n ηλεκτρονικός τύπος RCBO

1p+n ηλεκτρονικός τύπος RCBOIS Ένας ειδικός τύπος διακόπτη κυκλώματος που χρησιμοποιεί την ηλεκτρομαγνητική αρχή για να ανιχνεύσει και να αποκόψει το υπολειμματικό ρεύμα (ρεύμα διαρροής) στο κύκλωμα, εμποδίζοντας έτσι τις ηλεκτρικές πυρκαγιές και τα προσωπικά ατυχήματα ηλεκτροπληξίας. Ταυτόχρονα, διαθέτει επίσης μια συνάρτηση προστασίας υπερβολικού ρεύματος, η οποία μπορεί να κόψει αυτόματα την τροφοδοσία όταν το κύκλωμα είναι υπερφορτωμένο ή βραχυκυκλωμένο για να προστατεύσει την ασφάλεια του κυκλώματος και του εξοπλισμού.

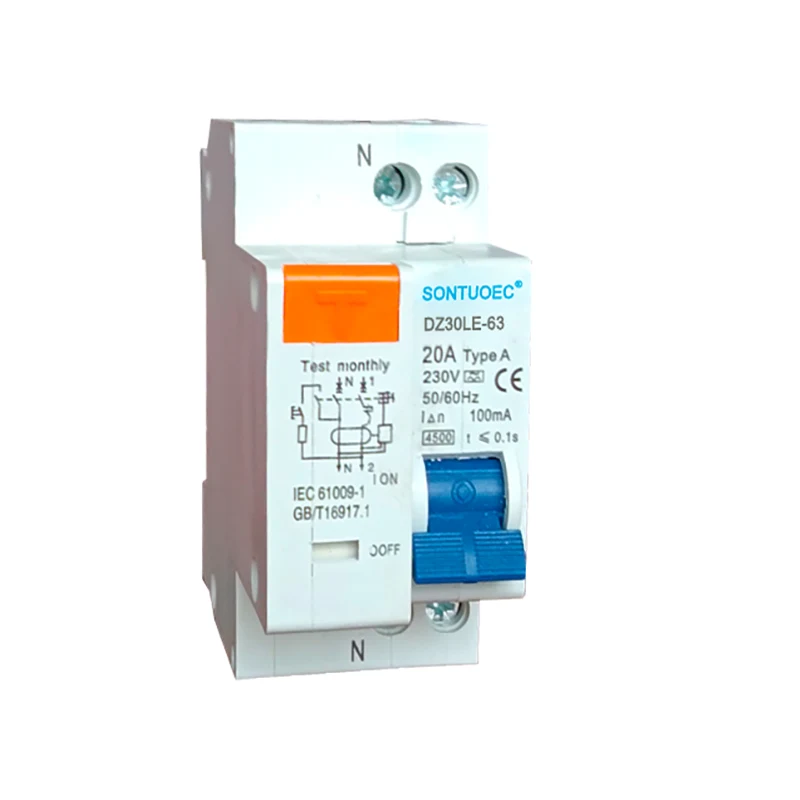

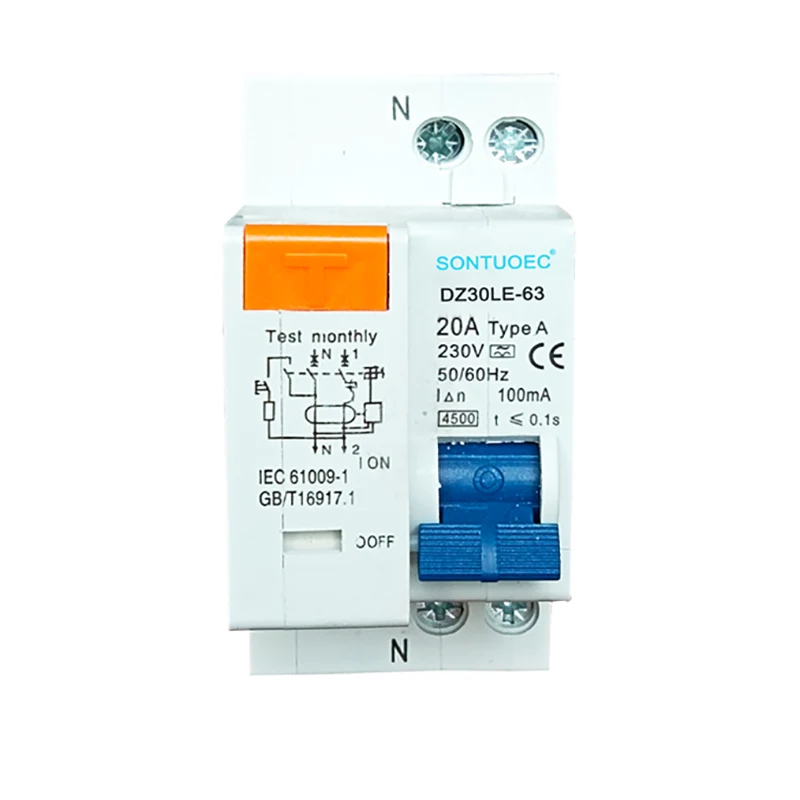

Μοντέλο:DZ30LE-63

Αποστολή Ερώτησης

περιγραφή προϊόντος

Όνομα προϊόντος	DZ30L-63
Μοντέλο	Ηλεκτρονικός τύπος (MCB+RCD)
Πόλος	1p+n	1p+n
Αξιολογημένο ρεύμα (α)	6Α, 10Α, 16Α, 20Α, 25Α, 32Α, 40Α, 63Α
Ονομαστική υπό όρους υπολειμματικό ρεύμα βραχυκυκλώματος	3ka, 4.5ka. 6KA
Πρότυπο	IEC61009-1
Ηλεκτρο-μηχανική αντοχή	Πάνω από 4000 κύκλοι
Ονομασμένο υπολειμματικό ρεύμα λειτουργίας	10mA, 30mA, 100mA, 300mA, 500mA

Αρχή εργασίας

 Ανίχνευση υπολειμματικού ρεύματος: Όταν υπάρχει υπολειμματικό ρεύμα στο κύκλωμα, ο μετασχηματιστής ρεύματος μηδενικής αλληλουχίας στο RCBO θα ανιχνεύσει αυτό το σήμα και θα το μετατρέψει σε ηλεκτρικό σήμα για επεξεργασία.

 Επεξεργασία σήματος και σύγκριση: Το ανιχνευμένο σήμα υπολειμματικού ρεύματος θα ενισχυθεί, θα διηθηθεί και θα επεξεργαστεί και στη συνέχεια θα συγκριθεί με την προκαθορισμένη τιμή ρεύματος δράσης.

 Δράση TRIPPING: Όταν το υπολειπόμενο ρεύμα φτάσει ή υπερβαίνει την προκαθορισμένη τιμή ρεύματος δράσης, το RCBO θα ενεργοποιήσει τον μηχανισμό TROPPING για να κόψει την κύρια ισχύ του κυκλώματος.

Χαρακτηριστικά και πλεονεκτήματα

 Ηλεκτρομαγνητική αρχή: Χρησιμοποιώντας την ηλεκτρομαγνητική αρχή για την ανίχνευση υπολειμματικού ρεύματος, χαρακτηρίζεται από υψηλή ευαισθησία και ταχύτητα γρήγορης απόκρισης.

 Πολλαπλασιαστική προστασία: Εκτός από τη συνάρτηση προστασίας υπολειμματικού ρεύματος, έχει επίσης συνάρτηση προστασίας υπερβολικής προστασίας, η οποία μπορεί να προστατεύσει διεξοδικά την ασφάλεια των κυκλωμάτων και του εξοπλισμού.

 Ασφαλής και αξιόπιστη: Το RCBO υιοθετεί προηγμένα ηλεκτρονικά εξαρτήματα και μηχανισμό απελευθέρωσης, ο οποίος έχει υψηλή αξιοπιστία και ασφάλεια.

 Εύκολη εγκατάσταση και συντήρηση: Η δομή του RCBO είναι λογικά σχεδιασμένη, εύκολη εγκατάσταση και ταυτόχρονα εύκολο να πραγματοποιηθεί συντήρηση και αναθεώρηση.

Αυτή η λειτουργία RCBO 1p+n ως συνδυασμός διακόπτη κυκλώματος και υπολειμματικού ρεύματος, οι οποίες προστατεύουν τον άνθρωπο από το σφάλμα της ηλεκτρικής ενέργειας εξαιτίας του υπερ-ρεύματος, βραχυκύκλωμα, ρεύματος σφάλματος γης. Είναι αυτο-προστατευτικό μέχρι ένα μέγιστο ρεύμα βραχυκυκλώματος 32A ή 63A. Και συμμορφώνονται με το πρότυπο IEC/EN 61009.1.

1. Παρέχετε προστασία από το ρεύμα LAGHT LAPIN

2. Υψηλή ικανότητα αντοχής βραχυκυκλώματος

3. Εφαρμόζεται σε σύνδεση με τερματικό και pin/πιρούνι.

4. Εξοπλισμένο με ακροδέκτες σύνδεσης προστατευμένου δακτύλου

5. Δυστυχώς αποσυνδέστε το κύκλωμα όταν εμφανίζεται το ρεύμα σφάλματος/διαρροής γης και υπερβαίνει την ονομαστική ευαισθησία

6. Ανεξάρτητα από την παροχή ρεύματος και την τάση γραμμής και απαλλαγμένη από εξωτερικές παρεμβολές, διακύμανση τάσης.
