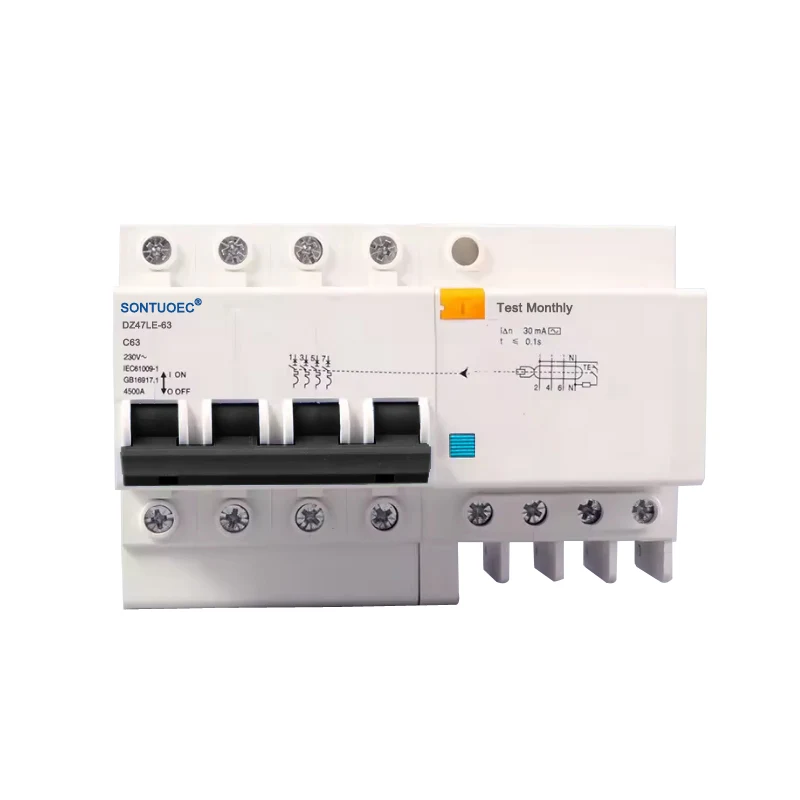

4p τύπος AC RCBO

Ο τύπος 4P RCBO AC είναι ένας διακόπτης κυκλώματος 4 πόλων που συνδυάζει λειτουργίες προστασίας υπολειμματικού ρεύματος και προστασίας υπερέντασης, ειδικά σχεδιασμένες για κυκλώματα εναλλασσόμενου ρεύματος (AC). Μπορεί να κόψει αυτόματα την παροχή ρεύματος όταν ανιχνεύεται υπολειμματικό ρεύμα (δηλ. Το ρεύμα διαρροής) στο κύκλωμα για την πρόληψη των ηλεκτρικών πυρκαγιών και των προσωπικών ατυχημάτων ηλεκτροπληξίας. Ταυτόχρονα, διαθέτει επίσης μια συνάρτηση προστασίας υπερβολικού ρεύματος που μπορεί να κόψει αυτόματα την τροφοδοσία σε περίπτωση υπερφόρτωσης ή βραχυκύκλωμα στο κύκλωμα για να προστατεύσει την ασφάλεια του κυκλώματος και του εξοπλισμού.

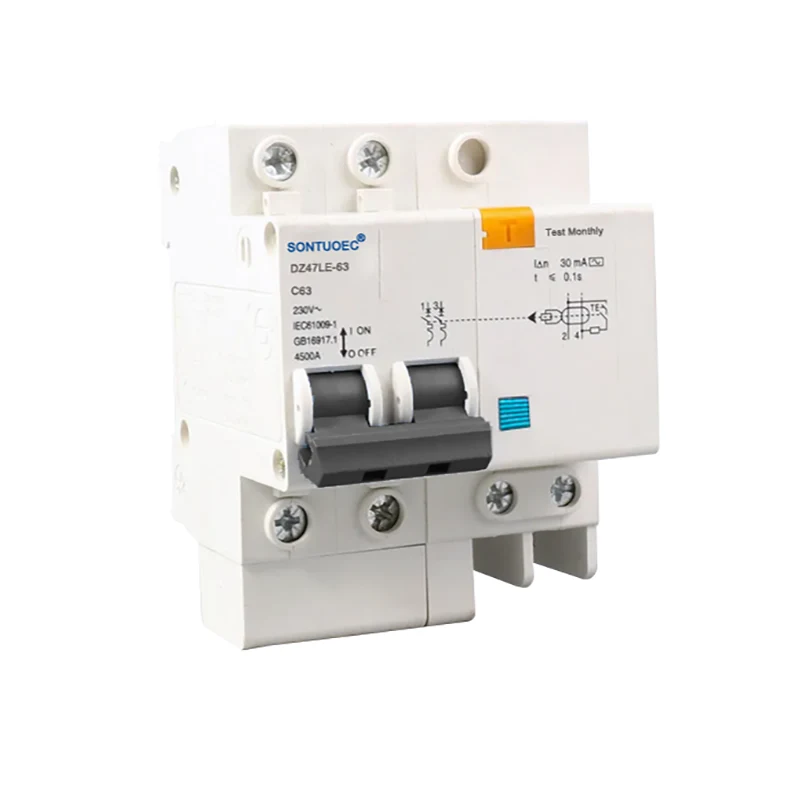

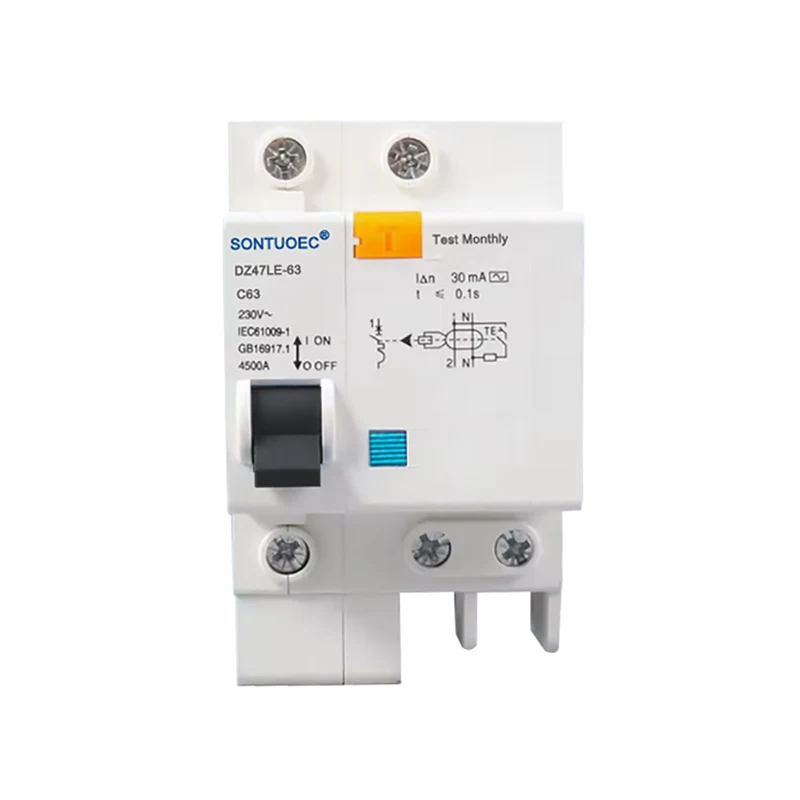

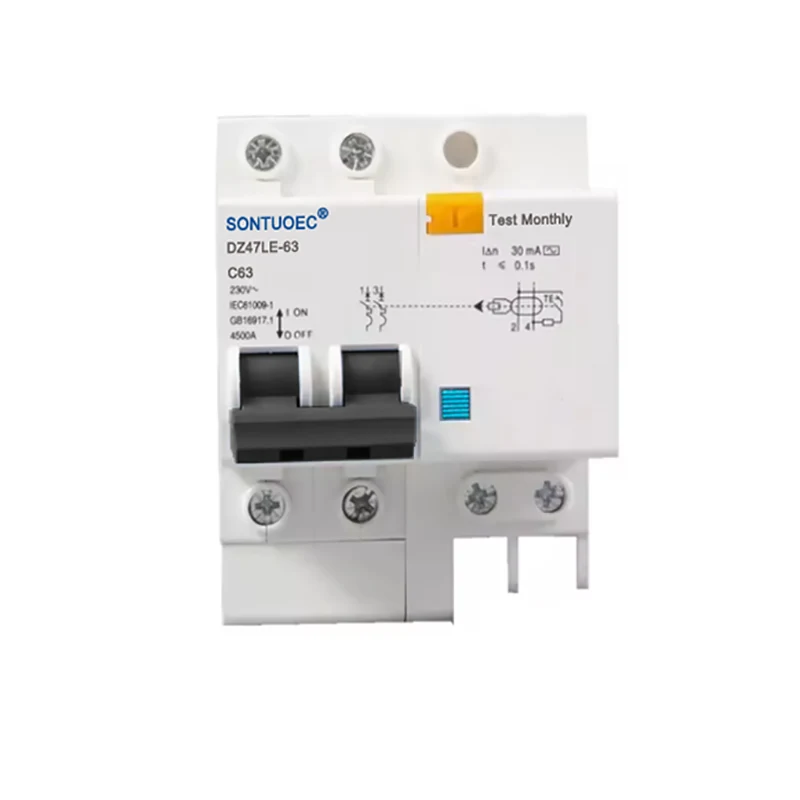

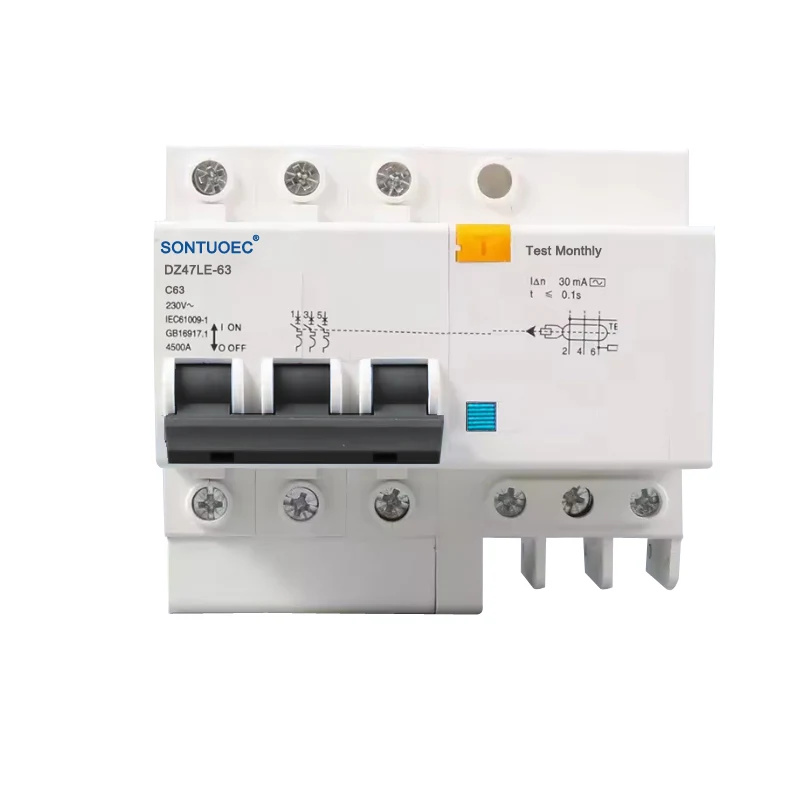

Μοντέλο:DZ47LE-63

Αποστολή Ερώτησης

περιγραφή προϊόντος

όνομα	Υπολειμματικός διακόπτης κυκλώματος με προστασία υπερέντασης
χαρακτηριστικά	Προστασία υπερφόρτωσης/ βραχυκυκλώματος/ διαρροής
Πόος όχι	1P/2L, 2P/2L, 3P/3L, 3P/4L 4P/4L
Χωρητικότητα θραύσης	3ka, 4.5ka, 6ka
Αξιολογημένο ρεύμα (α)	6Α, 10Α, 16Α, 20Α, 25Α, 32Α, 40Α, 63Α
Ονομασμένο υπολειμματικό ρεύμα λειτουργίας:	10mA, 30mA, 100mA, 300mA, 500mA
Ονομαστική τάση (v)	240/415V
εγκατάσταση	τύπος σιδηροτροχιάς
πρότυπο	IEC61009-1 、 GB16917-1
πιστοποίηση	CE

Αρχή λειτουργίας

Η αρχή λειτουργίας του τύπου 4P RCBO AC βασίζεται στο άθροισμα των φορέων των ρευμάτων και στις ηλεκτρομαγνητικές αρχές. Όταν τα ρεύματα στο κύκλωμα στα καλώδια πυρκαγιάς (L) και μηδέν (N) δεν είναι ίσα σε μέγεθος, το άθροισμα των φορέων των ρευμάτων στην πρωτεύουσα πλευρά του κυκλώματος μετασχηματιστή δεν είναι μηδέν, γεγονός που παράγει μια επαγόμενη τάση στο δευτερογενές πλευρικό πηνίο. Αυτή η επαγόμενη τάση προστίθεται στο ηλεκτρομαγνητικό ρελέ, δημιουργώντας ένα ρεύμα διέγερσης που δημιουργεί μια αντίστροφη απομαγνητική δύναμη. Όταν το ρεύμα σφάλματος φτάσει στην τιμή λειτουργικού ρεύματος του RCBO, αυτή η αντίστροφη δύναμη απομαγνητικοποίησης θα προκαλέσει την αποσύνδεση του ηλεκτρομαγνητικού ρελέ από το ζυγό, ωθώντας τον μηχανισμό λειτουργίας να ενεργεί και να διακόψει το κύκλωμα ρεύματος σφάλματος.

DZ47LE-63 Ηλεκτρονική διαρροή διαρροής διαρροής γης είναι κατάλληλο για ένα κύκλωμα κατοικίας μονής φάσης AC 50Hz/60Hz, ονομαστική τάση 230V και ονομασμένο ρεύμα 6A ~ 63A. 400V για τριπλάσιο κύκλωμα φάσης AC 50Hz/60Hz. Μπορεί να προστατεύσει την υπερφόρτωση του κυκλώματος και το βραχυκύκλωμα. Αυτό το προϊόν έχει πλεονεκτήματα μικρού όγκου, υψηλής χωρητικότητας θραύσης, ζωντανού σύρματος και μηδενικής γραμμής αποκοπεί ταυτόχρονα, προστατεύοντας επίσης το άτομο από ηλεκτρικό σοκ διαρροής στην περίπτωση του καλωδίου πυρκαγιάς και της μηδενικής γραμμής που συνδέεται με αντίστροφη.

Συμμορφώνεται με το πρότυπο IEC61009-1, GB16917.1.

Χαρακτηριστικό:

1). Παρέχει προστασία από ηλεκτροπληξία, σφάλμα γης, ρεύμα διαρροής.

2). Παρέχει προστασία από υπερφόρτωση, βραχυκύκλωμα και υπερβολική τάση.

3). Μικρός όγκος, υψηλή χωρητικότητα θραύσης. Το ζωντανό σύρμα και η μηδενική γραμμή έχουν κοπεί ταυτόχρονα.

4). Μικρό μέγεθος και βάρος, εύκολη εγκατάσταση και καλωδίωση, υψηλή και ανθεκτική απόδοση

5). Παρέχετε κατά της αναστολής της κακομεταχείρισης που προκαλείται από στιγμιαία τάση και στιγμιαίο ρεύμα.

Χαρακτηριστικά και οφέλη

Πολυλειτουργική προστασία: Ο τύπος 4P RCBO AC συνδυάζει την προστασία υπολειμμάτων και την προστασία υπερπολεμής για την παροχή ολοκληρωμένης προστασίας για κυκλώματα και εξοπλισμό.

Υψηλή ευαισθησία: Η εξαιρετικά ευαίσθητη προστασία από την αιφνίδια εφαρμογή ή την αργή αύξηση του υπολειπόμενου ρεύματος του ημιτονοειδούς εναλλασσόμενου ρεύματος εξασφαλίζει την αποσύνδεση.

Μεγάλο φάσμα εφαρμογών: Κατάλληλο για κυκλώματα AC σε εγχώρια, βιομηχανικά και εμπορικά συστήματα διανομής ενέργειας, ειδικά για καλωδίωση ενός πυρκαγιά-ένα-μηδέν.

Εύκολη εγκατάσταση και συντήρηση: λογικός δομικός σχεδιασμός, εύκολο στην εγκατάσταση και ταυτόχρονα εύκολο να πραγματοποιηθεί συντήρηση και αναθεώρηση.

Σενάρια εφαρμογής

4P Τύπος RCBO AC χρησιμοποιείται ευρέως για την προστασία του κυκλώματος AC σε σπίτια, γραφεία, εμπορικές εγκαταστάσεις και βιομηχανικές εγκαταστάσεις. Είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν προστασία τόσο των πυρκαγιών όσο και των μηδενικών καλωδίων, όπως κυκλώματα φωτισμού, κυκλώματα υποδοχής και προστασία εξοπλισμού όπως κινητήρες.

4P RCBO AC Type
