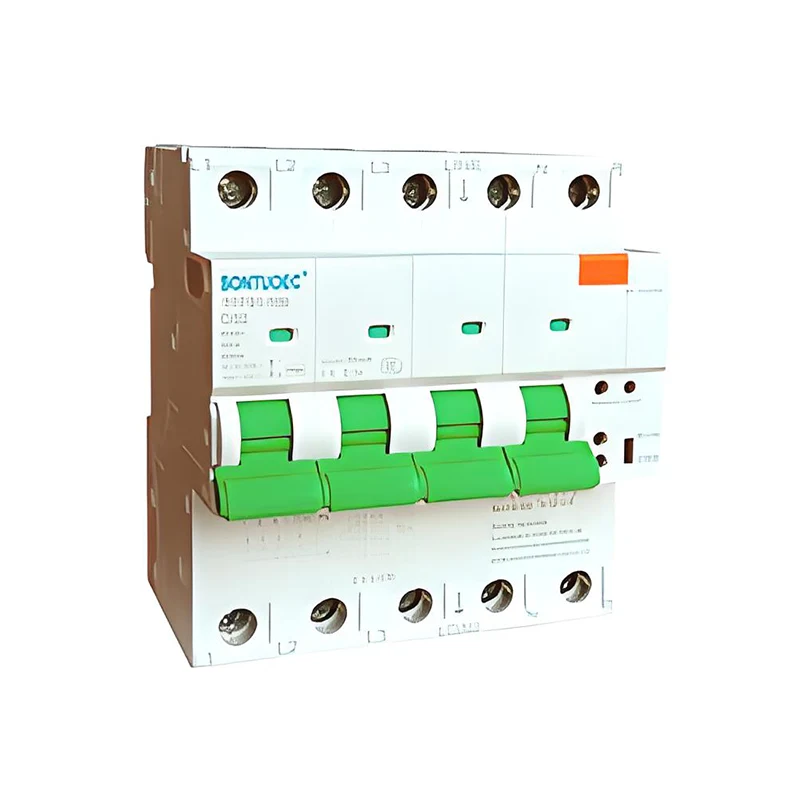

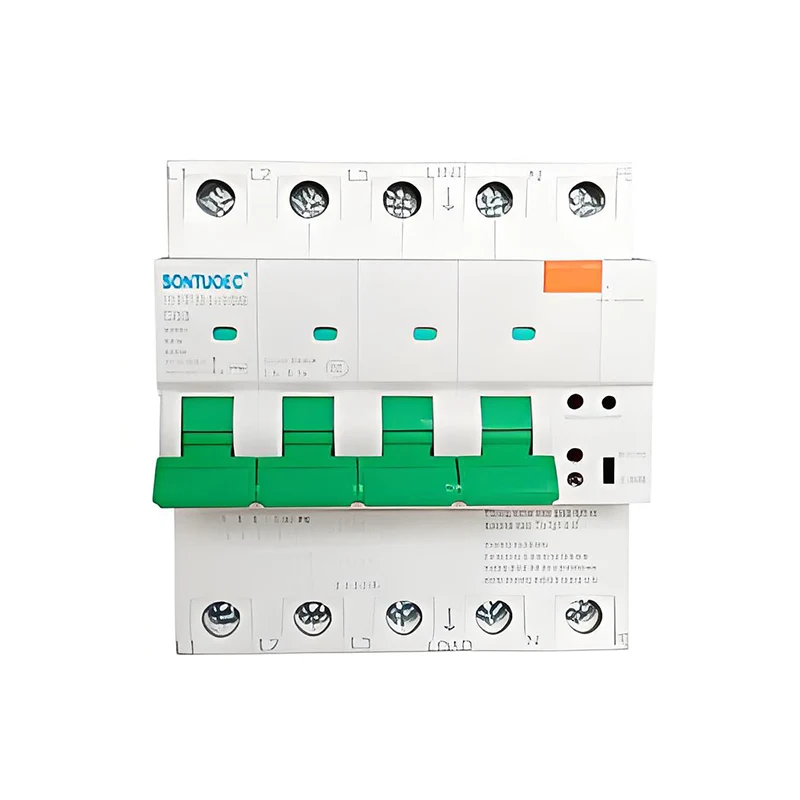

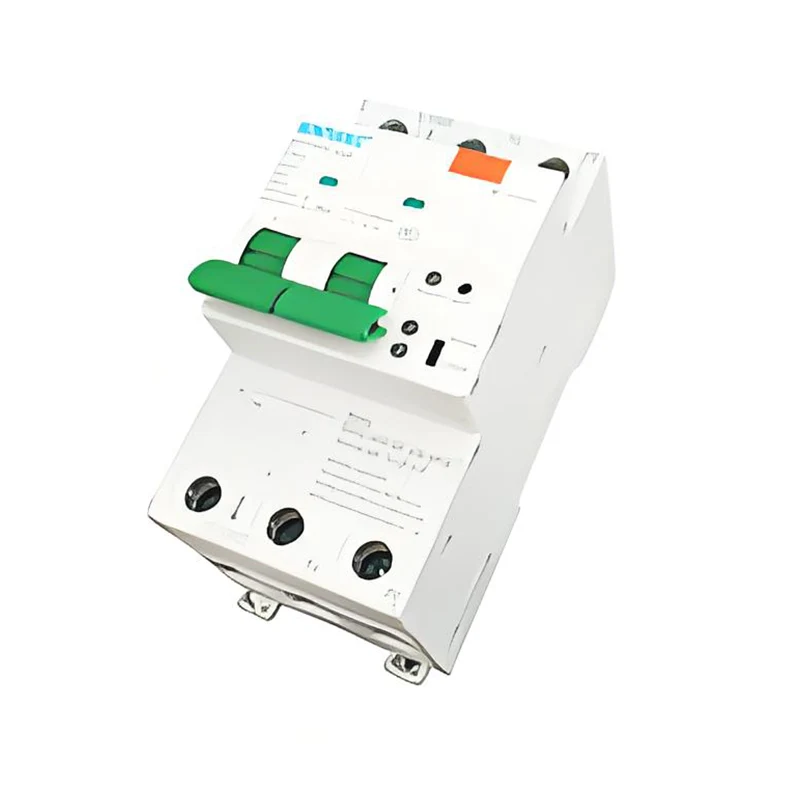

Ο συναγερμός RCBO της εμβάπτισης είναι ένας διακόπτης κυκλώματος με αδιάβροχη απόδοση που όχι μόνο ανιχνεύει και κόβει το υπολειμματικό ρεύμα λόγω διαρροής ανθρωπίνων ηλεκτρικών ή εξοπλισμού, αλλά παρέχει επίσης υπερφόρτωση και προστασία βραχυκυκλώματος. Σχεδιασμένο για χρήση σε υγρά ή εξωτερικά περιβάλλοντα, αυτός ο διακόπτης κυκλώματος εμποδίζει αποτελεσματικά τις αποτυχίες του κυκλώματος ή τα περιστατικά ασφαλείας που προκαλούνται από την εισβολή του νερού.
ΠΡΟΤΥΠΟ: | IEC 61009-1 |
Μοντέλο ΟΧΙ. | STFS1-100 |
Μέσο εξάλειψης τόξου | Αέρας |
Δομή | Elcb |
Τύπος | Κύκλωμα Θραύστης |
Πιστοποίηση | ISO9001-2000, ΑΥΤΟ |
σε | 16,20,25,32,40 · 63,80,100 |

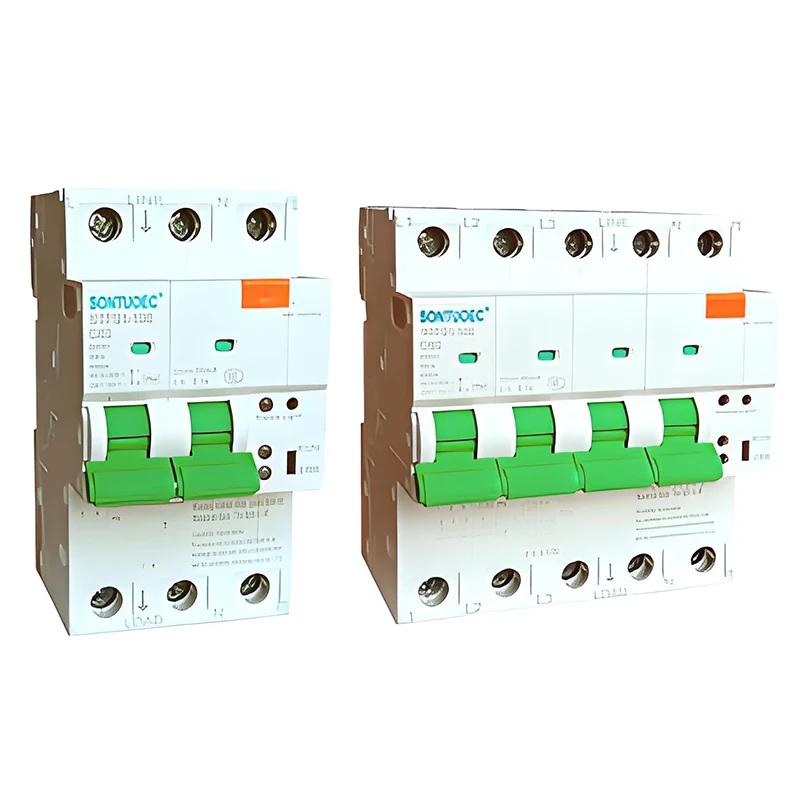

Πόλος | 2ρ: 1ρ+Ν+ΡΕ. 4p: 3p+N+PE |
Πακέτο μεταφορών | Εσωτερικός Κουτί/χαρτοκιβώτιο |
Εμπορικό σήμα | Esoueeec, WZSTEC, EUUNE, IMDEC |
Κωδικός HS | 8536200000 |
Ταχύτητα | Υψηλής ταχύτητας Διακόπτης κυκλώματος |
Εγκατάσταση | Σταθερός |
Αριθμός πόλων | 2p 4p |
Λειτουργία | Συμβατικός
Διακόπτης κυκλώματος, Προστασία αποτυχίας κυκλώματος, Προστασία υπερέντασης · Συναγερμός εισόδου νερού. |
Πρότυπο | IEC61009.1, GB16917.1 |
Τόξο | 230/400V |
Ονομαστική ευαισθησία | 30.100.300ma |
Προσδιορισμός | 100pcs/ctns |
Προέλευση | Wenzhou Zhejiang |
Παραγωγική ικανότητα | 2000 κομμάτια/εβδομάδα |
Αδιάβροχη: Ο συναγερμός της εμβάπτισης RCBO είναι κατασκευασμένο από αδιάβροχο υλικό ή ειδικά επεξεργασμένο για να εξασφαλίσει καλή βαθμολογία μόνωσης και προστασίας ακόμη και σε υγρά ή εξωτερικά περιβάλλοντα. Οι κοινές αδιάβροχες αξιολογήσεις όπως το IP66 δείχνουν ότι η συσκευή προστατεύεται πλήρως από την είσοδο σκόνης και μπορεί να αντέξει ένα ισχυρό ψεκασμό νερού χωρίς να επηρεαστεί.
Προστασία υπολειπόμενου ρεύματος: Όταν το υπολειμματικό ρεύμα στο κύκλωμα φτάσει σε προκαθορισμένη τιμή, το RCBO μπορεί γρήγορα να κόψει το κύκλωμα για να αποτρέψει την ηλεκτρική σοκ και τις ηλεκτρικές πυρκαγιές. Αυτή η λειτουργία είναι απαραίτητη για την προστασία της ασφάλειας της προσωπικής ασφάλειας και του εξοπλισμού.
Προστασία υπερφόρτωσης: Όταν το ρεύμα στο κύκλωμα υπερβαίνει το ονομαστικό ρεύμα του διακόπτη, το RCBO μπορεί να κόψει αυτόματα το κύκλωμα για να αποφευχθεί η βλάβη του κυκλώματος ή τα πυροσβεστικά ατυχήματα που προκαλούνται από υπερφόρτωση.
Προστασία βραχυκυκλώματος: Όταν εμφανίζεται σε κύκλωμα βραχυκυκλώματος, το RCBO μπορεί να ενεργήσει γρήγορα για να κόψει το ρεύμα βραχυκυκλώματος και να προστατεύσει την ασφάλεια του κυκλώματος και του εξοπλισμού.
Το RCBO έχει τη λειτουργία της συνάρτησης προστασίας διαρροής/εισόδου νερού/προστασία υπερφόρτωσης/προστασίας βραχυκυκλώματος.
Η θερμοκρασία αναφοράς εργασίας του RCBO είναι 30ºC, όταν η θερμοκρασία περιβάλλοντος αλλάζει, η τιμή ρύθμισης πρέπει να διορθωθεί. Εάν έχουν εγκατασταθεί πολλαπλά RCBOs σε ένα κλειστό κουτί και η θερμοκρασία μέσα στο κουτί αυξάνεται, το ονομαστικό ρεύμα θα πρέπει να πολλαπλασιαστεί με το
συντελεστής παραγωγής 0,8.
Η γραμμή "n" στο RCBO θα πρέπει να συνδέεται με την ουδέτερη γραμμή για να κάνει το ηλεκτρονικό κύκλωμα να λειτουργεί κανονικά και να διαδραματίσει πρωτεϊκό ρόλο.
Δεν επιτρέπεται να χρησιμοποιηθεί η μέθοδος βραχυκυκλώματος της γραμμής φάσης στη ουδέτερη γραμμή ή στη γραμμή φάσης στη γραμμή φάσης για να πραγματοποιήσει τη δοκιμή ικανότητας προστασίας βραχυκυκλώματος στο RCBO.
α) Η ονομαστική τάση εργασίας του RCBO ≥ η ονομαστική τάση της γραμμής.
β) Το ονομαστικό ρεύμα του RCBO είναι 1,1-1,25 φορές το ρεύμα φορτίου που υπολογίζεται από τη γραμμή.
γ) Η ονομαστική ικανότητα θραύσης βραχυκυκλώματος του RCBO ≥ το μέγιστο βραχυκύκλωμα
Τρέχον που μπορεί να εμφανιστεί στη γραμμή.
D) ρεύμα ρύθμισης ρύθμισης στιγμιαίας απελευθέρωσης RCBO ≤ 0,8 φορές το άκρο του ρεύματος βραχυκυκλώματος φάσης σε εδάφους ή φάση σε φάση.
ε) μονο φάσμα ρεύματος ηλεκτρικών θερμοσίφωνων, ψυγείων και LA-MPs πυρακτώσεως σε δεδομένη τάση και ισχύ σε = P/U Το τριφασικό ρεύμα in = P/1.732U.RCBO υπολειμματικό ρεύμα επιλέγεται γενικά ως 30mA, το οποίο χρησιμοποιείται ως προσωπική προστασία επαφών.
Για να εγκαταστήσετε και να χρησιμοποιήσετε το προϊόν, διαβάστε το εγχειρίδιο διατήρησης.
