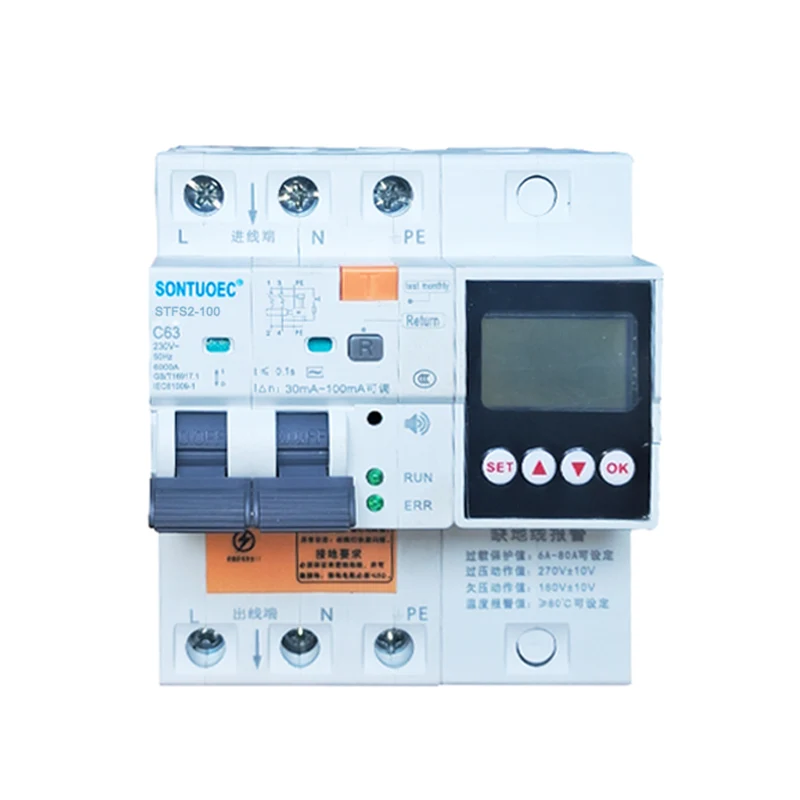

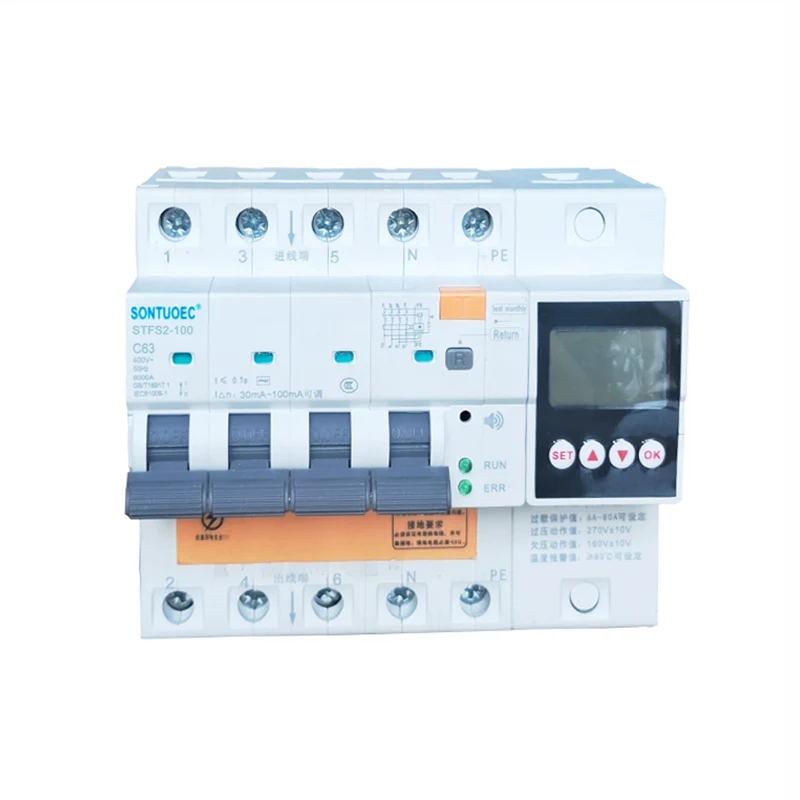

100a 2p 4p πολυλειτουργικό RCBO

Το STSF2-100 100A 2P 4P πολυλειτουργικό RCBO είναι κατάλληλο για AC 50/60Hz, που ονομάζεται σε κύκλωμα με τάση 230V-400V και ονομαστικό ρεύμα 100Α, όταν το Aperson είναι ηλεκτρικό ή διαρροές ηλεκτρικού ρεύματος. Όταν η διαρροή, η υπέρβαση και η υπο -τύχη φτάνουν στις τιμές, ο υπολειπόμενος διακόπτης του κυκλώματος μπορεί να λειτουργήσει γρήγορα σε πολύ σύντομο χρονικό διάστημα να αποκόψει γρήγορα την τροφοδοσία ρεύματος. Όταν η θερμοκρασία παρακολούθησης του υπολειπόμενου διακόπτη του κυκλώματος ρεύματος φτάσει στην τιμή ρύθμισης, το καλώδιο γείωσης παρακολούθησης δεν είναι συνδεδεμένο. Όταν συνδέεται, το προϊόν εκπέμπει έναν ήχο συναγερμού για την προστασία της ασφάλειας του προσωπικού και του ηλεκτρικού εξοπλισμού και μπορεί να αποφύγει Αποτρέψτε τη ζημιά στον εξοπλισμό που προκαλείται από την υπέρβαση στο ηλεκτρικό δίκτυο. Έχει υπερφόρτωση, βραχυκύκλωμα, διαρροές, υπερτιμήσεις υπερεκμετάλλευσης και λειτουργίες προστασίας overtemperature μπορούν επίσης να χρησιμοποιηθούν για να ενεργοποιηθούν και να απενεργοποιηθούν οι ηλεκτρικές συσκευές υπό κανονικές συνθήκες υπό κανονικές συνθήκες Τα κυκλώματα φωτισμού, ειδικά κατάλληλα για βιομηχανικά και εμπορικά συστήματα διανομής φωτισμού. Το προϊόν έχει μικρό όγκο, συμπαγή δομή και καλύτερη απόδοση κόστους-αποτελεσματικότητας από άλλα παρόμοια προϊόντα. Έχει μια όμορφη εμφάνιση, Η υψηλή χωρητικότητα θραύσης καθιστά μια καλή επιλογή για τη διανομή ενέργειας των νοικοκυριών. Αυτό το προϊόν συμμορφώνεται με τα πρότυπα GB/T 16917.1 και IEC 61009-1 και έχει λάβει πιστοποίηση CE.

Μοντέλο:STFS2-100

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο	STFS2-100 Ηλεκτροϊκός τύπος
Υπολειμματικό ρεύμα χαρακτήρα	Κηλίδα
Πρότυπο	IEC/EN 61009-1
Ονομαστική ευαισθησία △ n	0,03,0,1,0,3
Πόος όχι	ΠΟΛΕΣ: 1ρ+N+PE; 3p+N+PE
Αξιολογημένο ρεύμα (α)	6Α, 10Α, 16Α, 20Α, 25Α, 32Α, 40Α, 63Α, 80Α, 100Α
Ονομαστική τάση (v)	240/415V · 230/400V
Ονομασμένο υπολειμματικό ρεύμα λειτουργίας	10mA, 30mA, 100mA, 300mA, 500mA
Ονομαστική υπό όρους υπολειμματικό βραχυκύκλωμα ρεύμα	6KA
Ηλεκτρο-μηχανική αντοχή	Πάνω από 4000 κύκλοι
ΛΕΙΤΟΥΡΓΙΑ:	Προστασία διαρροών, Προστασία ρεύματος υπερφόρτωσης, Προστασία βραχυκυκλώματος, υπό προστασία τάσης, Πάνω από την προστασία της τάσης, Ρυθμιζόμενο ρεύμα ρεύματος/ τάσης, Προστασία θερμοκρασίας ， Ο συναγερμός εισόδου νερού και ούτω καθεξής.

Γύρω από τη θερμοκρασία του αέρα:

1. Η θερμοκρασία του αέρα περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από -5 1C, όχι υψηλότερη από+40 C, και η ημερήσια μέση τιμή δεν υπερβαίνει+35 C.

2. Υψόμετρο: Το υψόμετρο της θέσης εγκατάστασης δεν πρέπει να υπερβαίνει τα 2000 μ.

3. Ατμοσφαιρικές συνθήκες

Ο αέρας είναι καθαρός, και σε μέγιστη θερμοκρασία+40 'C, η σχετική υγρασία του αέρα δεν είναι υψηλή περισσότερο από 50%. Υψηλότερη σχετική υγρασία επιτρέπεται σε χαμηλότερες θερμοκρασίες, όπως στα+20 C,

Η σχετική υγρασία δεν πρέπει να υπερβαίνει το 90%. Λόγω της περιστασιακής μέτριας συμπύκνωσης που προκαλείται από τις μεταβολές της θερμοκρασίας, πρέπει να δοθεί προσοχή στη λήψη των κατάλληλων μέτρων.

4. Κατηγορίες εγκατάστασης εγκατάστασης Οι κατηγορίες εγκατάστασης είναι Li και III

Τρέχουσα και αριθμός πόλων

100Α: Αυτό δείχνει ότι το RCBO έχει βαθμολογηθεί σε 100 αμπέρ. Η τρέχουσα βαθμολογία είναι η μέγιστη τιμή του ρεύματος που ο διακόπτης του κυκλώματος μπορεί να μεταφέρει συνεχώς χωρίς να προκαλεί υπερθέρμανση ή ζημιά.

2p, 4p: Το "P" εδώ αντιπροσωπεύει τον αριθμό των πόλων, δηλ. Ο αριθμός των φάσεων κυκλώματος στις οποίες μπορεί να συνδεθεί ο διακόπτης κυκλώματος. Το 2P σημαίνει ότι ο διακόπτης κυκλώματος μπορεί να συνδεθεί με δύο φάσεις κυκλώματος (συνήθως πυρκαγιά και μηδέν), ενώ το 4p σημαίνει ότι μπορεί να συνδεθεί με τέσσερις φάσεις κυκλώματος (συνήθως τριφασική πυρκαγιά και μηδέν).

Πολυλειτουργικός

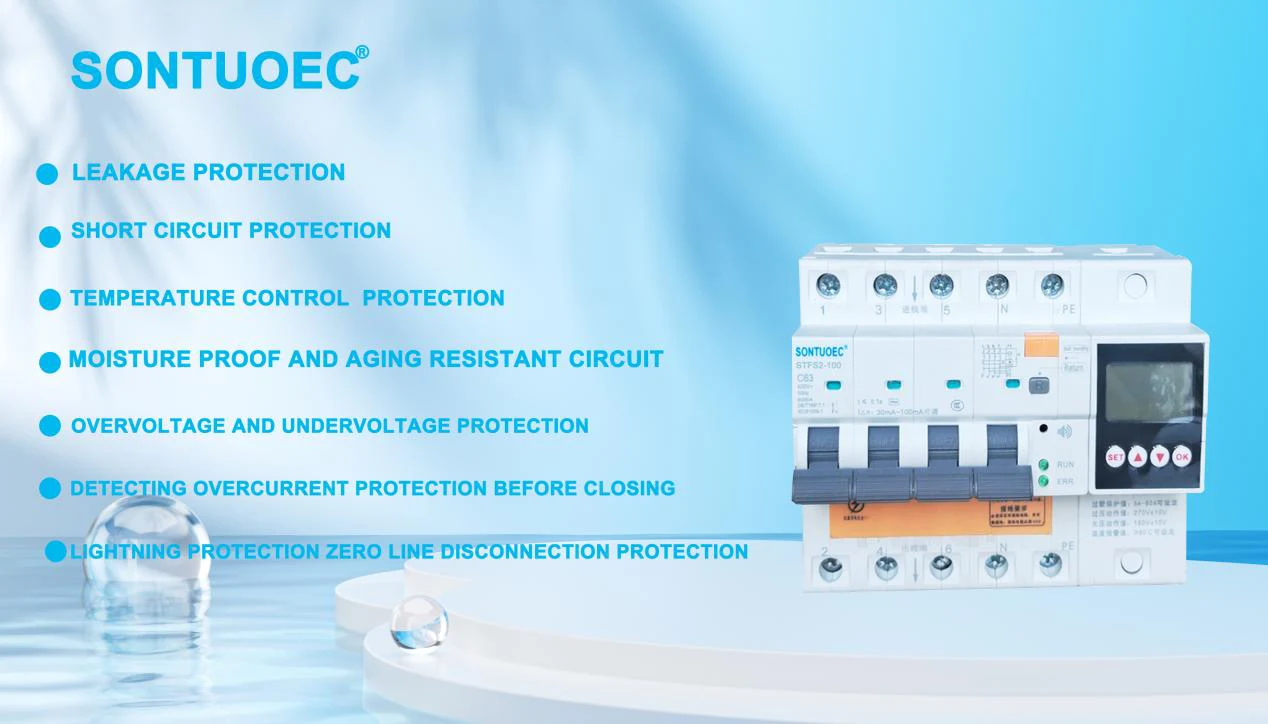

Η πολυλειτουργική υποδεικνύει ότι αυτό το πολυλειτουργικό RCBO 100A 2P 4P είναι εξοπλισμένο με μια ποικιλία λειτουργιών προστασίας. Εκτός από τη βασική προστασία υπερφόρτωσης και βραχυκυκλώματος, μπορεί επίσης να παρέχει προστασία διαρροής, προστασία υποκειμένου, προστασία υπέρτασης και ούτω καθεξής. Προστασία θερμοκρασίας, Συναγερμός εισόδου νερού, ρυθμιζόμενο ρεύμα και τάση Οι προστασίες επιτρέπουν στο RCBO να παρέχει πιο ολοκληρωμένη προστασία για κυκλώματα και εξοπλισμό.

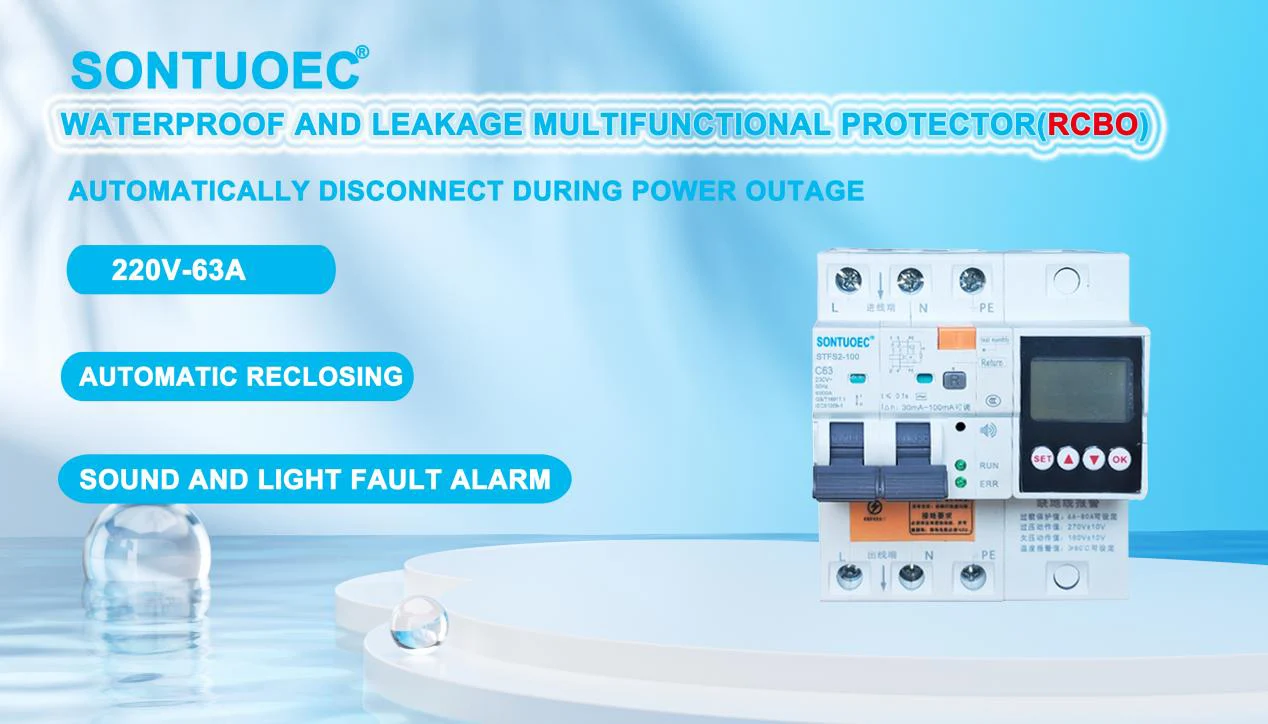

100A 2p 4p Multifunctional RCBO

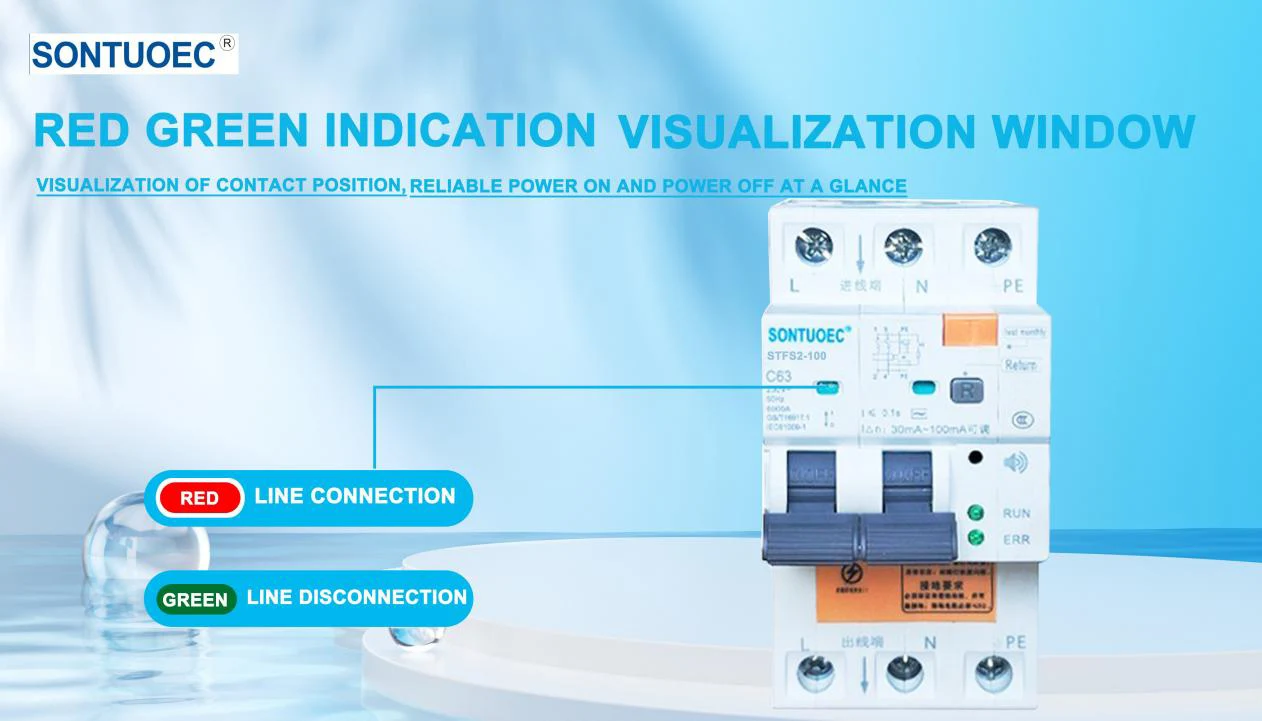

Προειδοποίηση!

Προειδοποίηση κανονικής κατάστασης: Πράσινο φως.

Μη φυσιολογική κατάσταση: Το φως είναι απενεργοποιημένο

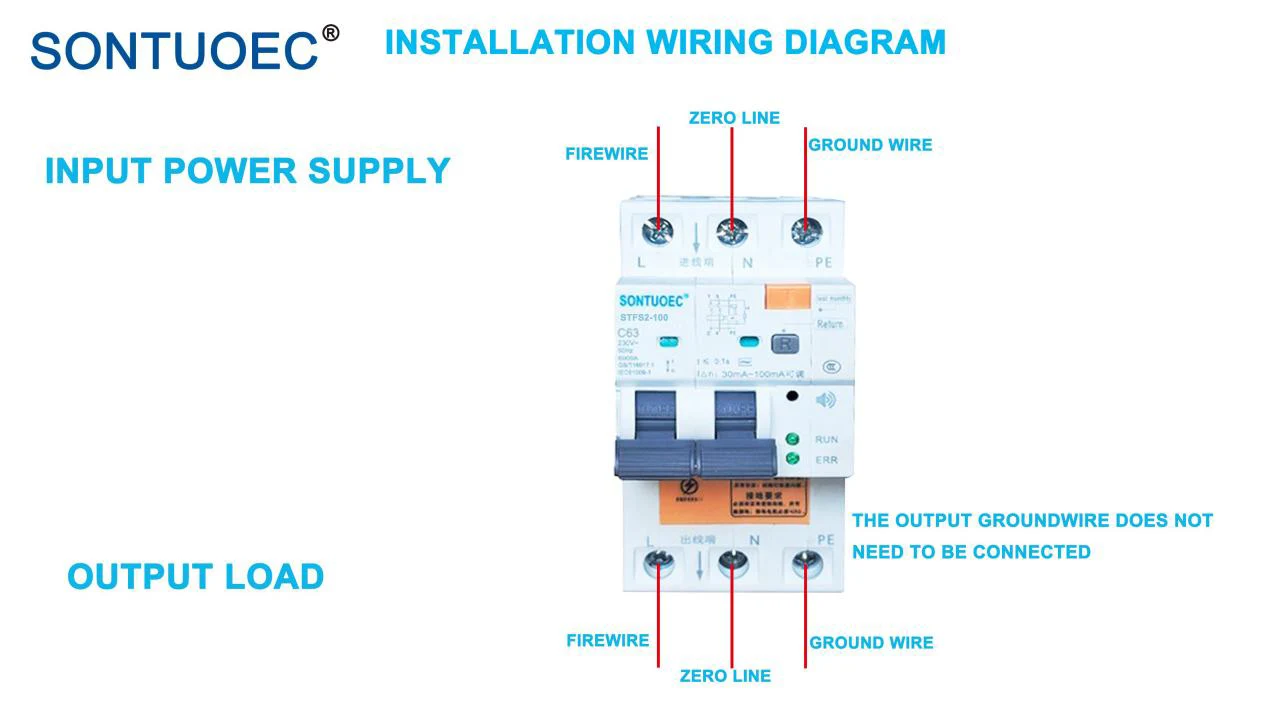

Απαιτήσεις γείωσης:

Είναι απαραίτητο να διασφαλιστεί ότι υπάρχει ένα εισερχόμενο καλώδιο γείωσης και ένα σύρμα γείωσης και η αντίσταση γείωσης πρέπει να είναι S 5Q!

Σενάριο εφαρμογής

Δεδομένου ότι το RCBO διαθέτει ποικίλες λειτουργίες προστασίας, χρησιμοποιείται συχνά σε κυκλώματα που απαιτούν προσωπική ασφάλεια, όπως ηλεκτρικά κυκλώματα για φωτισμό, αδύναμη ισχύ και ηλεκτρικές συσκευές σε σπίτια και δημόσιους χώρους. Αυτά τα μέρη συχνά χαρακτηρίζονται από νερό και υγρασία, τα οποία μπορούν εύκολα να προκαλέσουν ατυχήματα διαρροής. Επιπλέον, το RCBO μπορεί επίσης να χρησιμοποιηθεί σε βιομηχανικά ηλεκτρικά συστήματα όπου η ασφάλεια του ανθρώπου είναι προϋπόθεση, όπως τα κυκλώματα ελέγχου περιφερειακού φωτός, τα συστήματα ραντάρ και τα όργανα γεωλογικής εξερεύνησης.
