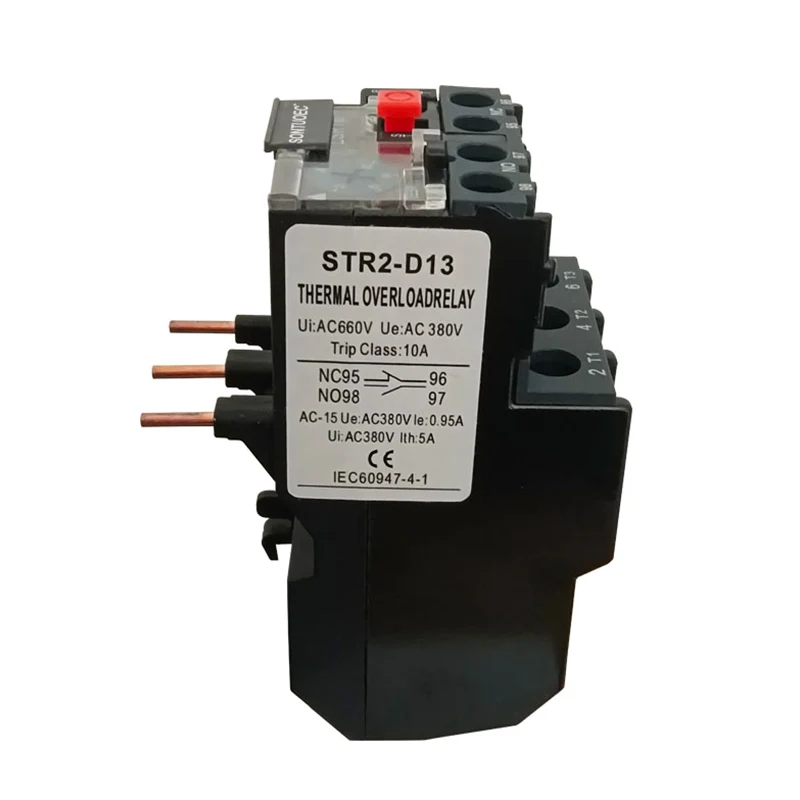

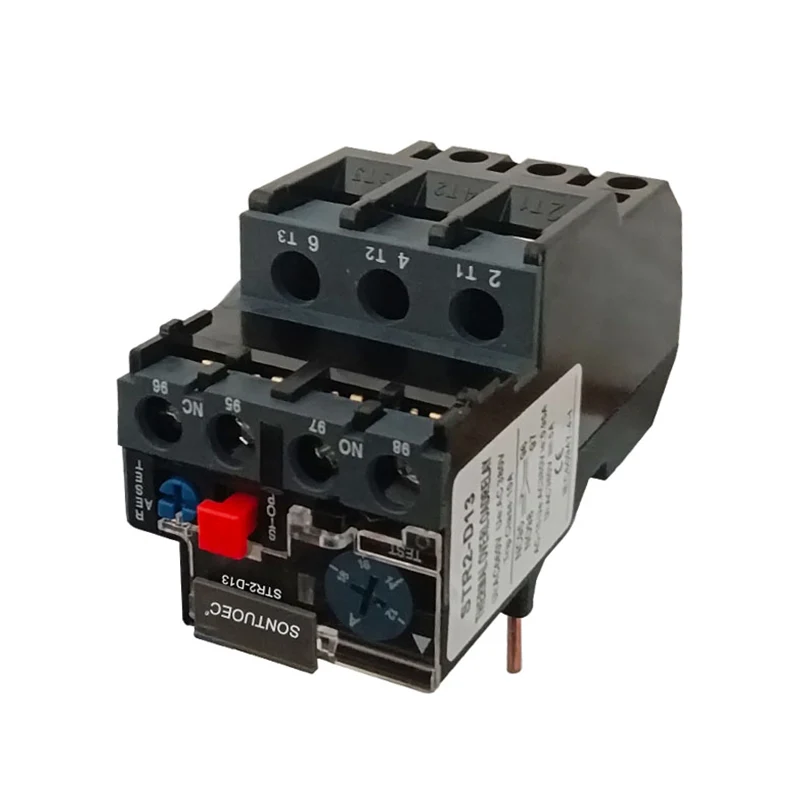

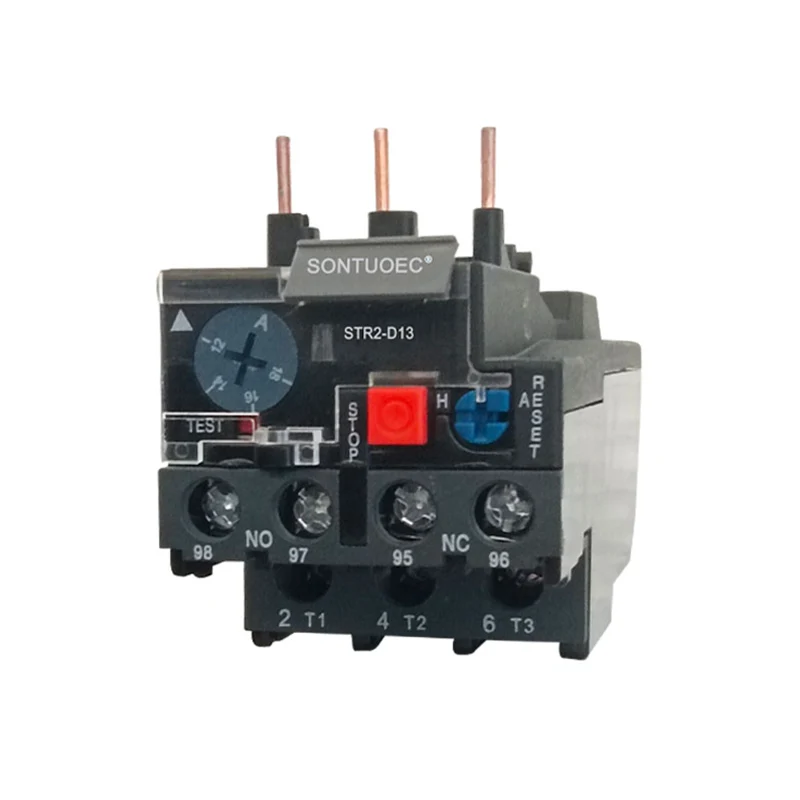

Θερμικό ρελέ STR2-D13

Προδιαγραφές:

Κύριες τεχνολογικές παραμέτρους

Σύνθεση και δομή

Το θερμικό ρελέ STR2-D13 αποτελείται κυρίως από στοιχείο θέρμανσης, διμερούς, επαφές και ένα σύνολο μηχανισμού μετάδοσης και ρύθμισης. Μεταξύ αυτών, το στοιχείο θέρμανσης είναι ένα κομμάτι σύρματος αντίστασης με μικρή τιμή αντίστασης, το οποίο συνδέεται σε σειρά στο κύριο κύκλωμα του κινητήρα που πρόκειται να προστατευθεί. Το διμερές φύλλο είναι κατασκευασμένο από δύο είδη μεταλλικών φύλλων με διαφορετικούς συντελεστές θερμικής διαστολής που έλθονται και πιέζονται μαζί και όταν το ηλεκτρικό ρεύμα περνά μέσα από το στοιχείο θέρμανσης, το διμερικό φύλλο θα λυγίσει λόγω της θερμότητας.

Τεχνικές παραμέτρους

Οι κύριες τεχνικές παράμετροι του θερμικού ρελέ STR2-D13 περιλαμβάνουν ονομαστική τάση, ονομαστικό ρεύμα, ονομαστική συχνότητα και εύρος ρεύματος διόρθωσης. Μεταξύ αυτών, η ονομαστική τάση αναφέρεται στην υψηλότερη τιμή τάσης που το θερμικό ρελέ STR2-D13 μπορεί να λειτουργήσει κανονικά, γενικά 220V, 380V, 600V κ.λπ. Το ονομαστικό ρεύμα αναφέρεται στο ρεύμα μέσω του θερμικού ρελέ STR2-D13. Η ονομαστική συχνότητα είναι γενικά σχεδιασμένη σύμφωνα με το 45-62Hz. Το εύρος του ονομαστικού ρεύματος περιγράφει τη σχέση μεταξύ του χρόνου δράσης του θερμικού ρελέ STR2-D13 και του τετραγώνου του ρεύματος αντιστρόφως αναλογικής υπό την κατάσταση ενός ορισμένου ρεύματος.

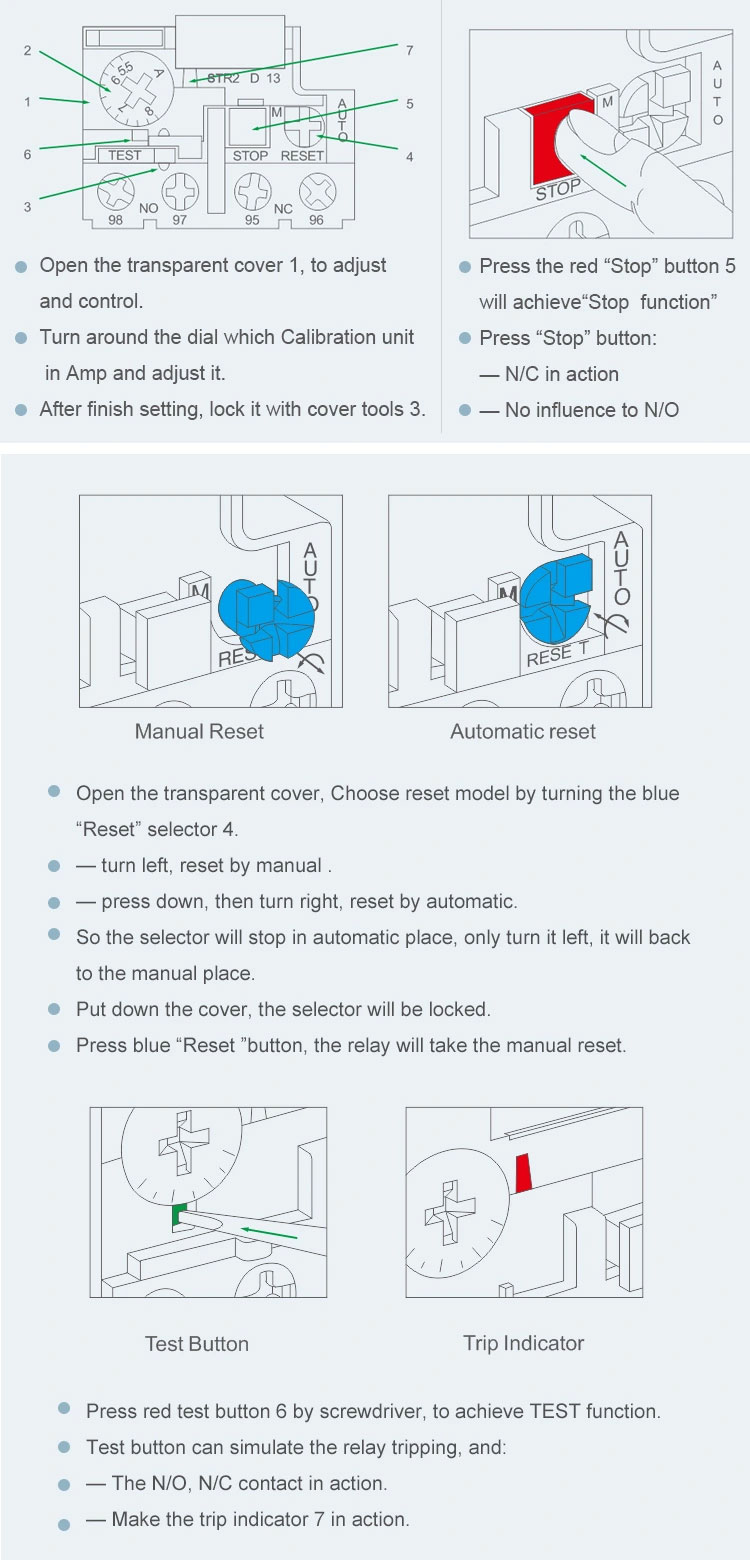

Χαρακτηριστικά λειτουργίας

Τα λειτουργικά χαρακτηριστικά ενός θερμικού ρελέ STR2-D13 εξαρτώνται κυρίως από το εσωτερικό του διμερείς και θέρμανσης. Όταν ο κινητήρας είναι υπερφορτωμένος, το ρεύμα στην περιέλιξη αυξάνεται και το ρεύμα μέσω του θερμικού ρελέ STR2-D13 αυξάνεται επίσης, προκαλώντας την αύξηση του διμερού σε υψηλότερη θερμοκρασία και κάμπτεται σε μεγαλύτερο βαθμό, ωθώντας έτσι τη ράβδο σύνδεσης σε δράση και αποσύνδεση του κυκλώματος ελέγχου. Αφού ενεργοποιηθεί το θερμικό ρελέ STR2-D13, το διμέταλο απαιτεί μια περίοδο ψύξης προτού να μπορεί να επαναφερθεί.

Ρόλος και εφαρμογή

Τα θερμικά ρελέ STR2-D13 χρησιμοποιούνται κυρίως για την προστασία των ηλεκτρικών κινητήρων από σφάλματα, όπως υπερφόρτωση, διαλείμματα φάσης και μη ισορροπημένα τροφοδοτικά τριφασικά. Στα κυκλώματα κινητήρα, τα θερμικά ρελέ STR2-D13 είναι πιο αποτελεσματικά όταν χρησιμοποιούνται σε συνδυασμό με διακόπτες κυκλώματος με προστασία βραχυκυκλώματος. Επιπλέον, τα θερμικά ρελέ STR2-D13 μπορούν επίσης να χρησιμοποιηθούν για την προστασία υπερφόρτωσης άλλου ηλεκτρικού εξοπλισμού ή ηλεκτρικών κυκλωμάτων.

Προφυλάξεις για επιλογή και χρήση

Κατά την επιλογή θερμικών ρελέ STR2-D13, πρέπει να ληφθεί πλήρης εξέταση σύμφωνα με το ονομαστικό ρεύμα του κινητήρα, το εργασιακό περιβάλλον, το ρεύμα που αρχίζει, τη φύση του φορτίου και άλλων παραγόντων.

Κατά τη διάρκεια της χρήσης, η κατάσταση λειτουργίας του θερμικού ρελέ STR2-D13 θα πρέπει να ελέγχεται τακτικά για να εξασφαλιστεί η κανονική λειτουργία και η ασφάλεια του.
