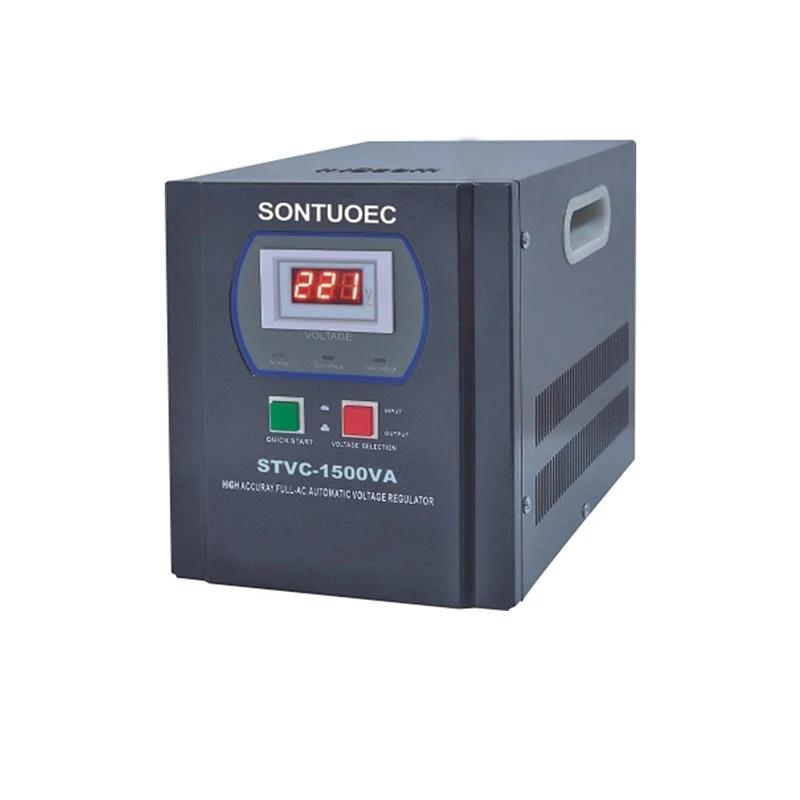

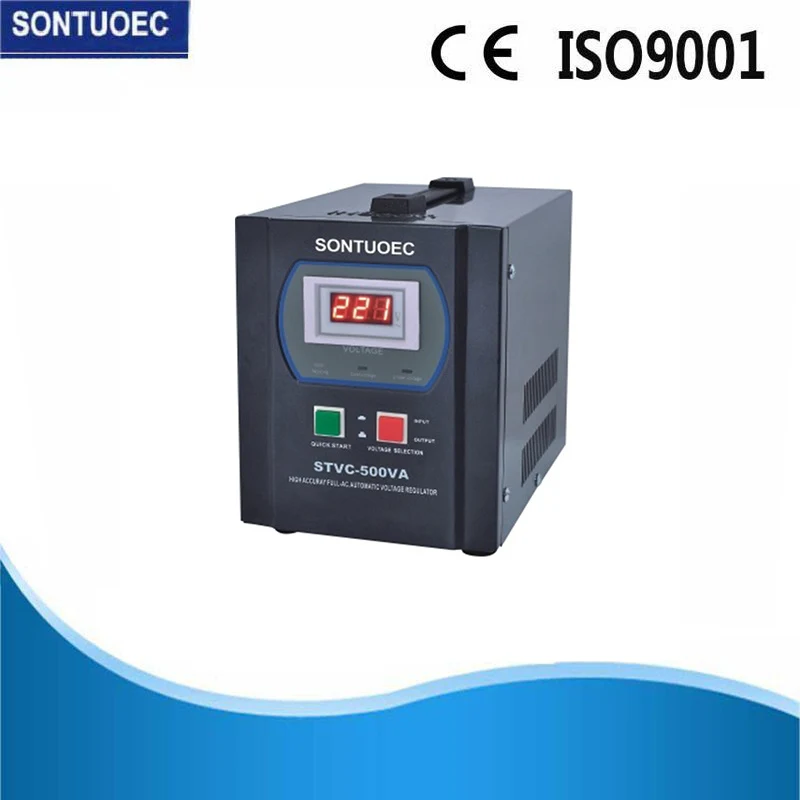

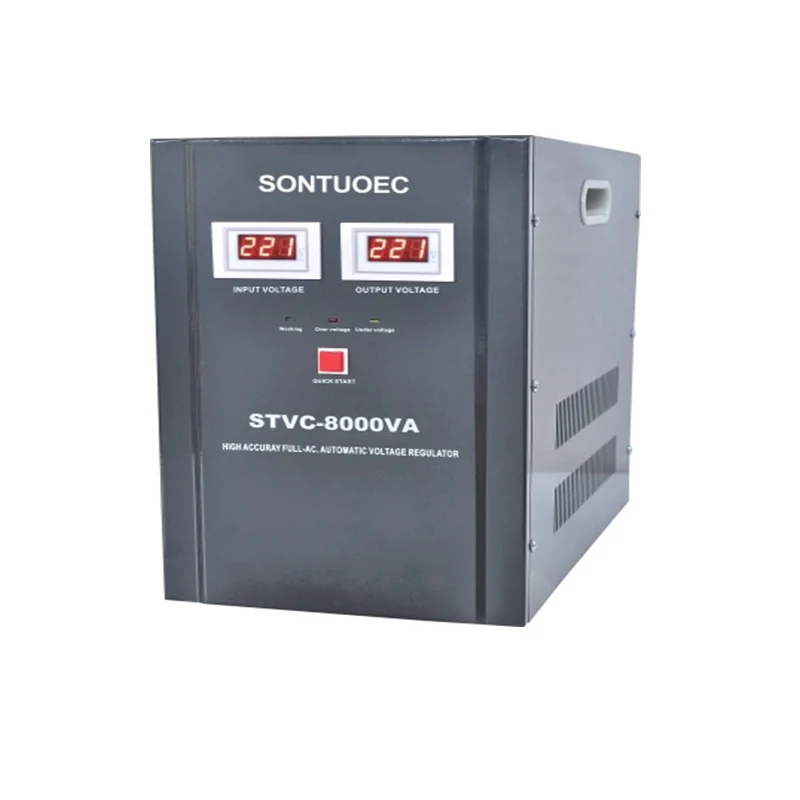

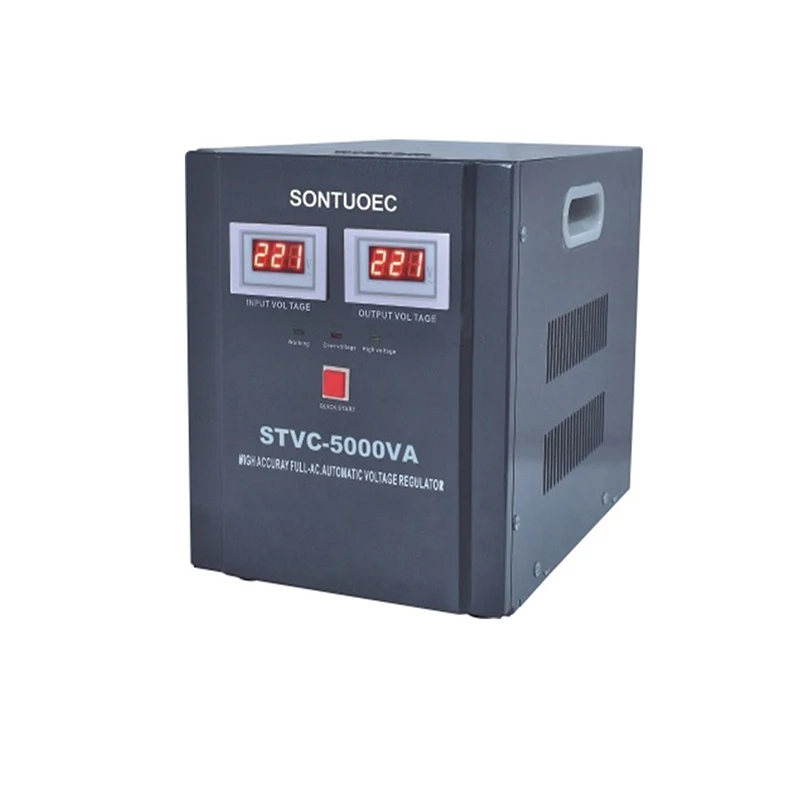

Ο σταθεροποιητής ρυθμιστή τάσης του προμηθευτή SontuoEC ρυθμίζει την τάση εισόδου μέσω ενός εσωτερικού κυκλώματος ή μηχανισμού για να διασφαλιστεί ότι η τάση εξόδου σταθεροποιείται. Αυτή η συσκευή διαδραματίζει σημαντικό ρόλο στο σύστημα τροφοδοσίας, που εργάζονται σε συνδυασμό με εξαρτήματα όπως ανορθωτές, ηλεκτρονικά φίλτρα κ.λπ. για να παρέχουν μια σταθερή είσοδο τάσης σε μικροεπεξεργαστές, ηλεκτρονικά εξαρτήματα κ.λπ.
Μοντέλο |
STVC |
|
Προσδιορισμός: |
500VA, 1000VA, 1500VA, 2000VA, 5000VA, 6000VA, 8000VA, 10000VA, |
|
Τεχνολογία |
Ψηφιακό κύκλωμα CPU +κινητήρα |
|
Εισαγωγή |
Εύρος τάσης εισόδου |
130V-250V |
Συχνότητα εισόδου |
50/60Hz |
|
Παραγωγή |
Τάση εξόδου |
220VAC |
Ακρίβεια εξόδου |
± 3% |
|
Αποδοτικότητα |
98% |
|
Φάση |
Μεμονωμένες φάσεις |
|
Κατάσταση εμφάνισης LCD |
Τάση εισόδου/εξόδου |
|
Κατάσταση εμφάνισης LCD |
Μπλε οθόνη LCD; Δείχνα Φάση Α, Β και C Τάση εισόδου και τάση εξόδου |
|
Πατήστε το διακόπτη για 2 δευτερόλεπτα, η οθόνη LCD θα Αλλαγή για να δείξετε την κατάσταση λειτουργίας του PDR, συμπεριλαμβανομένης |
||
Θερμοκρασία μετασχηματιστή για κάθε φάση, κανονική / ανώμαλος |
||
Προστασία |
Προστασία υψηλής τάσης |
Ναί |
Προστασία χαμηλής τάσης |
Ναί |
|
Προστασία υπερφόρτωσης |
Ναί |
|
Προστασία υψηλής θερμοκρασίας |
Ναί |
|
Προστασία κυκλώματος |
Διακόπτης κυκλώματος |
|
Έξυπνο σύστημα ψύξης |
Ναί |
|
Πρότυπα ασφάλειας |
N/m |
|
Όροι λειτουργίας |
Θερμοκρασία λειτουργίας |
-10ºC ~+40ºC |
Θερμοκρασία αποθήκευσης |
-15-45 ° C |
|
Λειτουργική σχετική υγρασία |
10%RH-102%RH, μη συμπύκνωση |
|
Διάσταση |
Μέγεθος μηχανής (mm) |
|
Βάρος μονάδας (kgs) |
|
Απόκλιση εξόδου |
1-3%(ρυθμιζόμενο) |
Συχνότητα |
50/60Hz |
Αποδοτικότητα |
≥98% |
Χρόνος απόκρισης |
≤1S |
Μόνωση |
≥5mΩ |
Παραφορτώνω |
Διπλό ρεύμα, ένα λεπτό |
Παραμόρφωση κυματομορφής |
Μη-lack fidelity wareform |
Προστατεύω |
Υπερβρίαση, υπερένταση, στερεί |
Η αρχή λειτουργίας του σταθεροποιητή ρυθμιστή τάσης μπορεί να βασίζεται σε μια ποικιλία τεχνικών και σχεδίων, συμπεριλαμβανομένων, ενδεικτικά, των ακόλουθων:
Απλά κυκλώματα ρυθμιστή τάσης: Πραγματοποιήθηκαν με σειρά σειρές αντίστασης και διόδου. Λόγω της λογαριθμικής καμπύλης τάσης-ρεύματος της διόδου, η τάση κατά μήκος της δίοδος θα αλλάξει μόνο ελαφρώς καθώς αλλάζει το ρεύμα εισόδου. Αυτό το κύκλωμα είναι κατάλληλο για εφαρμογές που δεν απαιτούν ακρίβεια και αποτελεσματικότητα υψηλής τάσης.
Βρόχος ελέγχου αρνητικής ανάδρασης: Συγκρίνοντας την πραγματική τάση με σταθερή τάση αναφοράς, η τιμή σφάλματος ενισχύεται και αποστέλλεται στον ρυθμιστή τάσης και η έξοδος ρυθμίζεται για να γίνει η τιμή σφάλματος μικρότερη. Αυτό σχηματίζει έναν βρόχο ελέγχου αρνητικής ανάδρασης και βελτιώνει την ακρίβεια του ελέγχου τάσης.
Ηλεκτρομηχανικός μηχανισμός: Το σήμα ανίχνευσης χρησιμοποιείται για τη δημιουργία ηλεκτρομαγνήτη για σταθεροποίηση τάσης. Όταν αυξάνεται η τάση, το ρεύμα αυξάνεται, το ηλεκτρομαγνήτη προσελκύει τον πυρήνα του σιδήρου και ο μηχανικός διακόπτης που συνδέεται με τα σπασίματα του πυρήνα του σιδήρου, προκαλώντας πτώση της τάσης. και αντίστροφα.
Ο σταθεροποιητής ρυθμιστή τάσης είναι ένας συνεχώς ρυθμιζόμενος αυτόματος μετασχηματιστής με αναλογία στροφών. Όταν η βούρτσα του ρυθμιστή τάσης ολισθαίνει κατά μήκος της γυαλισμένης επιφάνειας του πηνίου μέσω του κύριου άξονα του τροχού του χεριού και της θήκης βούρτσας, ο λόγος στροφών μπορεί να αλλάξει συνεχώς. Με αυτόν τον τρόπο η τάση εξόδου ρυθμίζεται ομαλά από το μηδέν έως το προηγούμενο υψηλό.
Οι ρυθμιστές της σειράς χαρακτηρίζονται από κυματομορφή μη προσομοίωσης, μικρό μέγεθος, ελαφρύ βάρος, υψηλή απόδοση, βολική χρήση, αξιόπιστη απόδοση και μακροπρόθεσμη λειτουργία. Χρησιμοποιούνται για τη ρύθμιση της τάσης, τον έλεγχο της θερμοκρασίας, την εξασθένιση, τον έλεγχο ισχύος κλπ.
1. ΑΜΕΡΩΜΑΤΟΣ ΘΕΡΜΟΚΡΑΣΙΑ: Μέγιστη θερμοκρασία + 40 ºC, ελάχιστη θερμοκρασία -15 ºC
2. Μεταβιβασμό: Το υψόμετρο όπου εγκαθίσταται ο ρυθμιστής δεν υπερβαίνει τα 1000 μέτρα
3. Σχετική υγρασία αέρα: Η μηνιαία μέση σχετική υγρασία ενός υγρού μήνα είναι 90%και η μέση θερμοκρασία του μήνα είναι κυματομορφή τάσης τροφοδοσίας 25 ºC:
4. Η κυματομορφή τάσης τροφοδοσίας είναι ένα ημιτονοειδές κύμα ή παρόμοιο με ένα ημιτονοειδές κύμα, η θέση εγκατάστασης είναι απαλλαγμένο από αέρια, ατμούς, χημικές αποθέσεις, σκόνη, βρωμιά και άλλα εκρηκτικά και επιθετικά μέσα που επηρεάζουν σοβαρά τη μόνωση του ρυθμιστή.
5. Ο χώρος εγκατάστασης πρέπει να είναι απαλλαγμένος από σοβαρές δονήσεις και χτυπήματα.
6. ΧΡΗΣΙΜΟΠΟΙΗΣΗ.
Σημείωμα! -Σπεύθυνση: Συμβουλές Αυτό το προϊόν ρυθμιστή δεν μπορεί να χρησιμοποιηθεί παράλληλα.
Μία σειρά: από: 500VA έως 10000VA σειρά; Μονής φάσης
1. Ο όγκος είναι μικρότερος από την παραδοσιακή συσκευή. Εύκολη μετακίνηση και εγκατάσταση με 4 τροχούς.
2. Με προστασία από φάση ακολουθίας προκειμένου να αποφευχθεί η σύνδεση του καλωδίου λανθασμένη.
3. Με περισσότερους ανεμιστήρες, η απόδοση της μεταφοράς θερμότητας είναι καλύτερη, η αύξηση της θερμοκρασίας είναι χαμηλότερη ·: Η χωρητικότητα φορτίου είναι υψηλότερη και σταθερή.
4. Η κατασκευή εγκατάστασης του πηνίου είναι πιο λογική.
5. Ευφυής διαχωρισμένος ρυθμιζόμενος τάση vegulator
