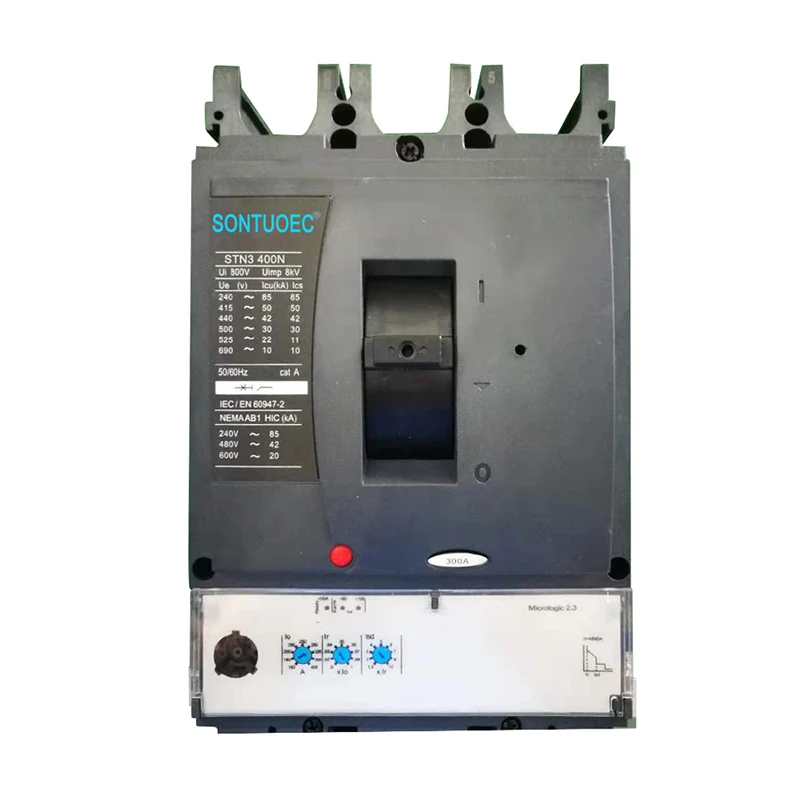

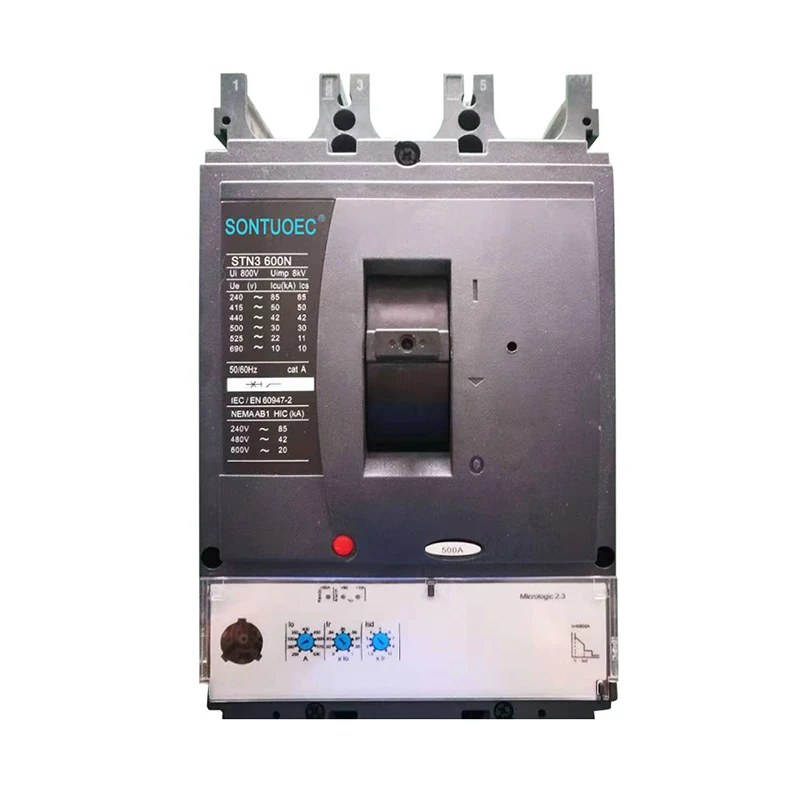

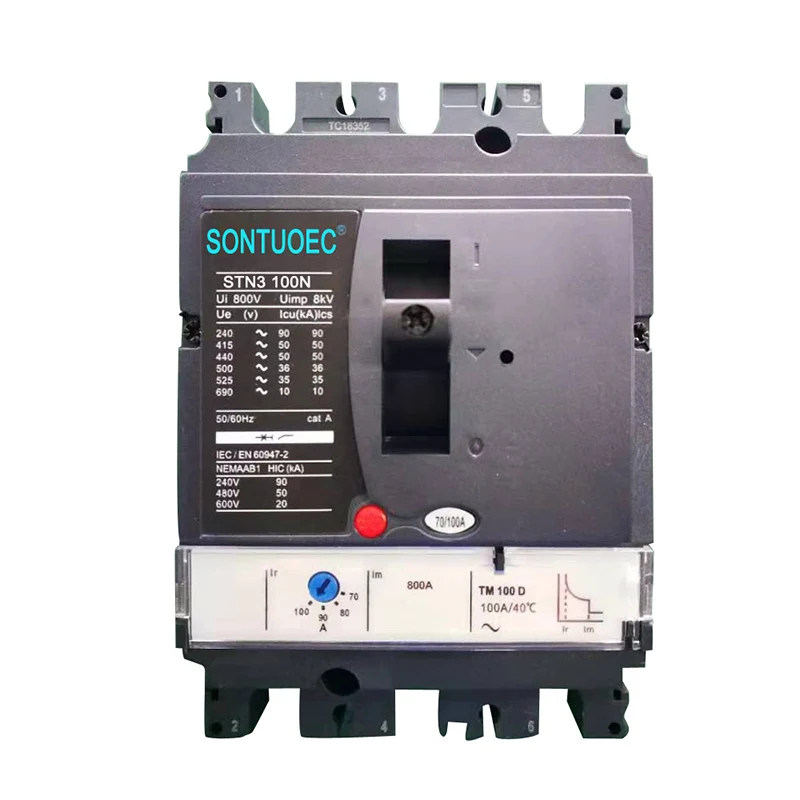

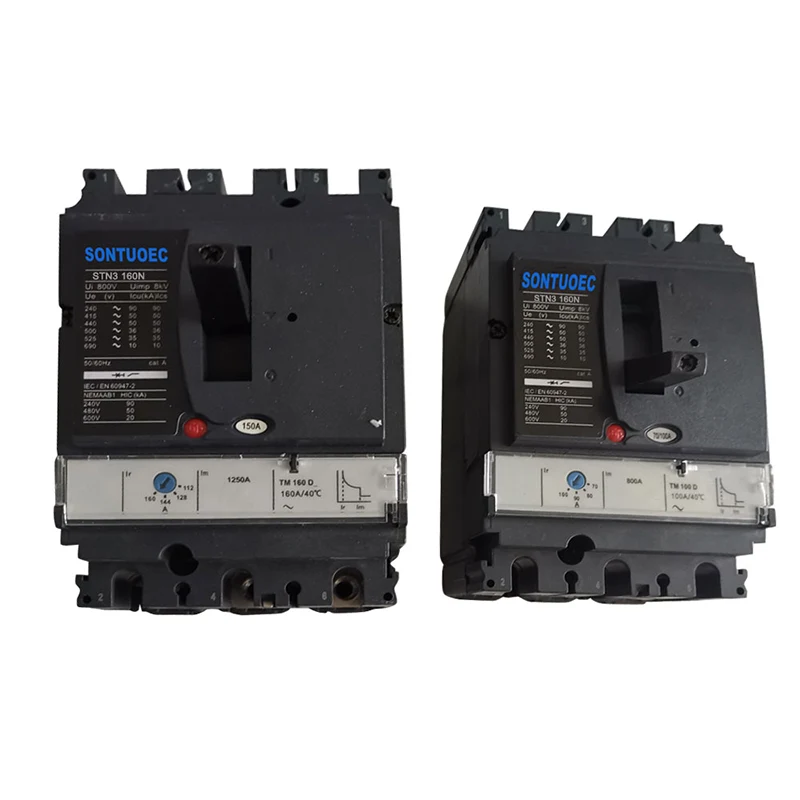

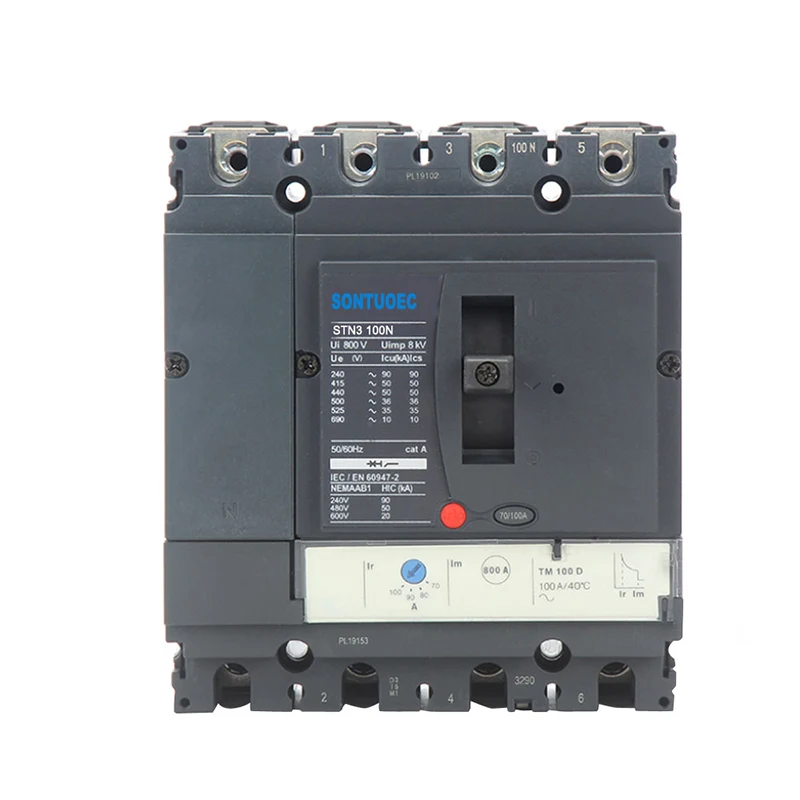

STN3 Τύπος διαμορφωμένο διακόπτη κυκλώματος θήκης

Ο διακόπτης κυκλώματος τύπου STN3 είναι μια αξιόπιστη και προηγμένη λύση για την ηλεκτρική προστασία σε διάφορες εφαρμογές. Ο συμπαγής σχεδιασμός, τα συνολικά χαρακτηριστικά προστασίας και οι δυνατότητες επικοινωνίας καθιστούν την ιδανική επιλογή για τα σύγχρονα ηλεκτρικά συστήματα.

Μοντέλο:STN3

Αποστολή Ερώτησης

περιγραφή προϊόντος

Προδιαγραφές	STN3 100				STN3 160				STN3 250				STN3 400				STN3 630
Ρεύμα πλαισίου (α)	100				160				250				400				630
Αριθμός πόλων	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capitay (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (από)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Τάση μόνωσης ονομαστικής	AC800V
Βαθμολογημένη τάση εργασίας	AC690V
Ονομασμένο ρεύμα, θερμική ανάκτηση, TMD, α	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Ονομαστικό ρεύμα, ηλεκτρονικό σκασίματα, μικρόφωνο, α	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Βοηθητικό, ειδοποίηση, αξεσουάρ σφάλματος	Ή/SD/SDE/SDX
Διακλάδωση και πηνίο τάσης	MX/MN
Μηχανική ζωή	50000				40000				20000				15000				15000
Ηλεκτρική ζωή	30000				20000				10000				6000				4000

Μοντέλο αρ.	STN3
ΠΡΟΤΥΠΟ:	IEC 60947-2
Μέσο εξάλειψης τόξου	Αέρας
Δομή	MCCB
Τύπος	Διακόπτης κυκλώματος περιπτώσεων Moulede
Πιστοποίηση	CE
Εγκρίσεις	CE, ISO9001
Χρόνος παράδοσης	Εντός 20 ημερών
Προσδιορισμός	63A-630A
Προέλευση	Wenzhou zhanjiang
Παραγωγική ικανότητα	2000 κομμάτια/εβδομάδα
Ταχύτητα	Κανονικός διακόπτης κυκλώματος τύπου
Εγκατάσταση	Σταθερός
Αριθμός πόλων	3p 4p
Λειτουργία	Συμβατικός διακόπτης κυκλώματος, Προστασία αποτυχίας κυκλώματος, Προστασία υπερέντασης
Τιμή	Εργοστασιακή τιμή
Χρόνος εγγύησης	12 μήνες
Πακέτο μεταφορών	Εσωτερικό κουτί/χαρτοκιβώτιο
Εμπορικό σήμα	Esoueeec, wzscec, esutune, imdec
Κωδικός HS	8536200000

Βασικά χαρακτηριστικά

• Προστασία και λειτουργικότητα: Αυτοί οι διακόπτες προσφέρουν ολοκληρωμένη προστασία για ηλεκτρικά συστήματα, συμπεριλαμβανομένης της προστασίας υπερφόρτωσης και βραχυκυκλώματος. Έχουν σχεδιαστεί για να αποσυνδέουν αυτόματα το κύκλωμα όταν εμφανίζεται σφάλμα, αποτρέποντας τη βλάβη στον εξοπλισμό και την εξασφάλιση της ασφάλειας.

• Το ρεύμα του κελύφους και το ονομαστικό ρεύμα: Το ρεύμα κελύφους (π.χ., 160n) υποδεικνύει τη μέγιστη επεκτάσιμη ικανότητα διακοπής της κατοικίας του διακόπτη. Το ονομαστικό ρεύμα (π.χ., 100A) είναι το μέγιστο κανονικό ρεύμα λειτουργίας που το κύκλωμα δεν πρέπει να υπερβαίνει για να αποφευχθεί η ανάκτηση λόγω υπερέντασης.

• Διαμορφώσεις πόλων: Διατίθενται σε διαμορφώσεις 3-pole (3p) και 4-πόλων (4p), κατάλληλες για διαφορετικά ηλεκτρικά συστήματα και εφαρμογές.

• Μονάδες ηλεκτρονικών ταξιδιών: Οι προηγμένες μονάδες ηλεκτρονικού ταξιδιού παρέχουν ακριβείς δυνατότητες μέτρησης και επικοινωνίας, επιτρέποντας την παρακολούθηση και τη διάγνωση των ηλεκτρικών παραμέτρων σε πραγματικό χρόνο.

• Compact Design: Η Compact NSX Series, ειδικότερα, είναι γνωστή για τον συμπαγή σχεδιασμό της, ο οποίος συνδυάζει ενεργειακά απόδοση, μέτρηση, διαχείριση και εργαλεία επικοινωνίας.

Αιτήσεις

• Βιομηχανική χρήση: Χρησιμοποιείται ευρέως σε βιομηχανικά περιβάλλοντα για τη διανομή και την προστασία της ηλεκτρικής ενέργειας σε διάφορους εξοπλισμούς και μηχανήματα.

• Ενέργεια και υποδομή: κατάλληλη για εφαρμογές σε δίκτυα κατανομής ενέργειας και έργα υποδομής.

• Εμπορική και κατοικημένη: Χρησιμοποιείται επίσης σε εμπορικά κτίρια και οικιστικά σπίτια για κύρια και δευτερεύοντα συστήματα διανομής.

Πρόσθετα χαρακτηριστικά της σειράς Compact NSX

• Ενισχυμένη προστασία: Χαρακτηριστικά όπως επαφές διπλής περιστροφής και ενεργειακή ανάκτηση εξασφαλίζουν αξιόπιστη προστασία από σφάλματα.

• Επιλεκτικός συντονισμός: Η βελτιωμένη επιλεκτικότητα βοηθά στη διατήρηση της συνέχειας της τροφοδοσίας σε μη επηρεασμένα κυκλώματα κατά τη διάρκεια σφαλμάτων.

• Δυνατότητες επικοινωνίας: Μονάδα επικοινωνίας MODBUS και BSCM (Μονάδα Ελέγχου Κατάστασης Διακοπής) Ενεργοποιήστε τη μετάδοση δεδομένων μεταξύ του διακόπτη κυκλώματος και ενός εποπτικού συστήματος.

• Εμφάνιση και παρακολούθηση: Η λυχνία LED "Ready" και άλλοι δείκτες παρέχουν πληροφορίες κατάστασης σε πραγματικό χρόνο, ενώ η μονάδα οθόνης πόρτας του υπουργικού συμβουλίου FDM121 μπορεί να εμφανίζει διάφορες μετρούμενες παραμέτρους.

• Συντήρηση και διαμόρφωση: Οι δείκτες συντήρησης δείχνουν φθορά σε επαφές, προφίλ φόρτωσης και μετρήσεις λειτουργίας, βοηθώντας στην προγνωστική συντήρηση.

Εγκατάσταση και συντήρηση

• Εγκατάσταση: Ακολουθήστε τις οδηγίες του κατασκευαστή για σωστή εγκατάσταση, εξασφαλίζοντας ελάχιστες αποστάσεις και χρησιμοποιώντας το κατάλληλο υλικό τοποθέτησης.

• Συντήρηση: Συνιστάται τακτική επιθεώρηση και δοκιμή των διακόπτη κυκλώματος για να διασφαλιστεί ότι λειτουργούν σωστά και να παρέχουν συνεχή προστασία.
