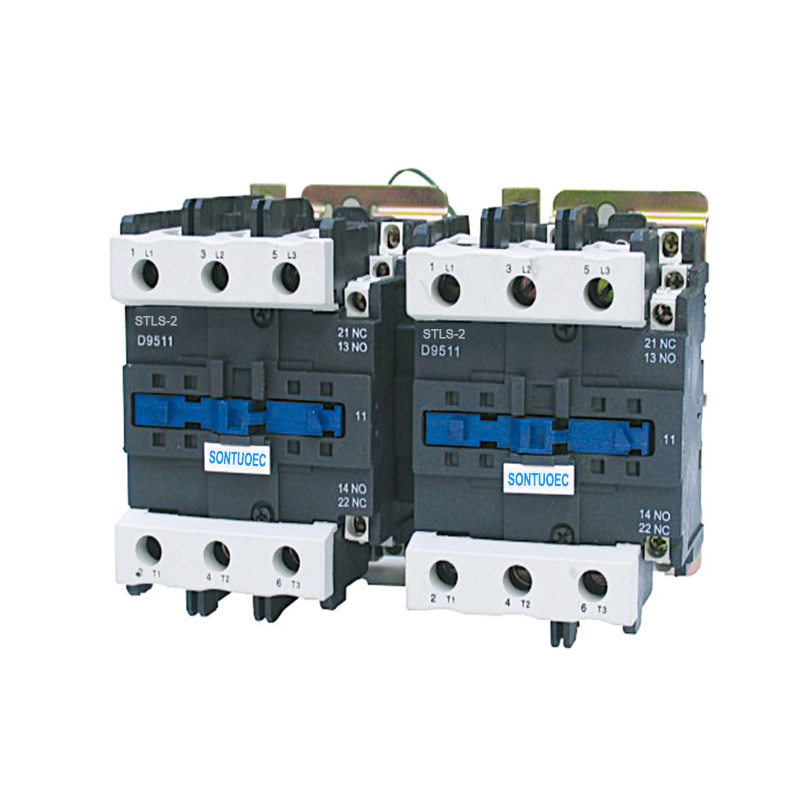

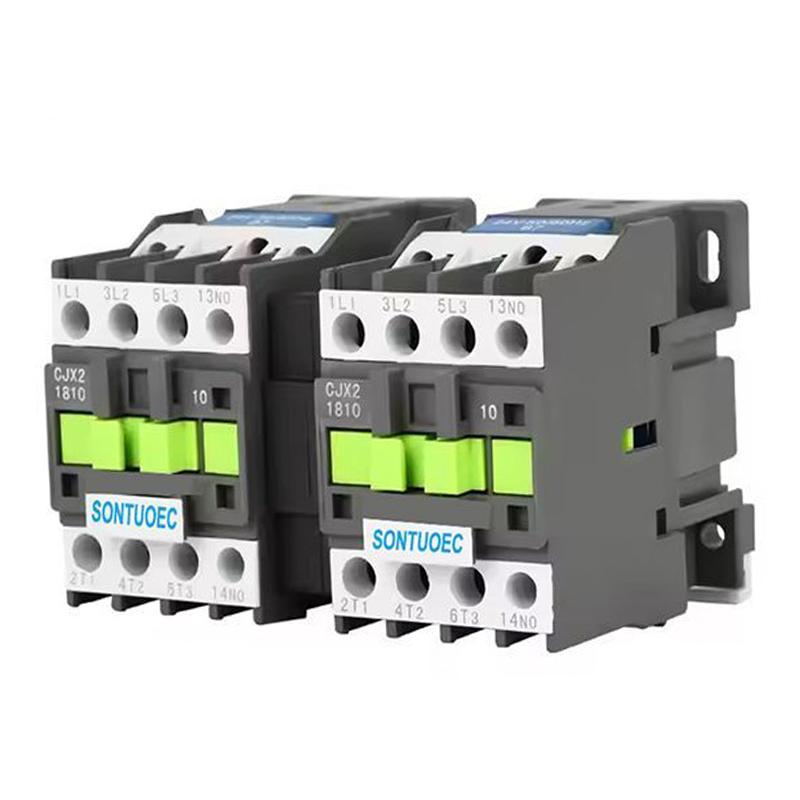

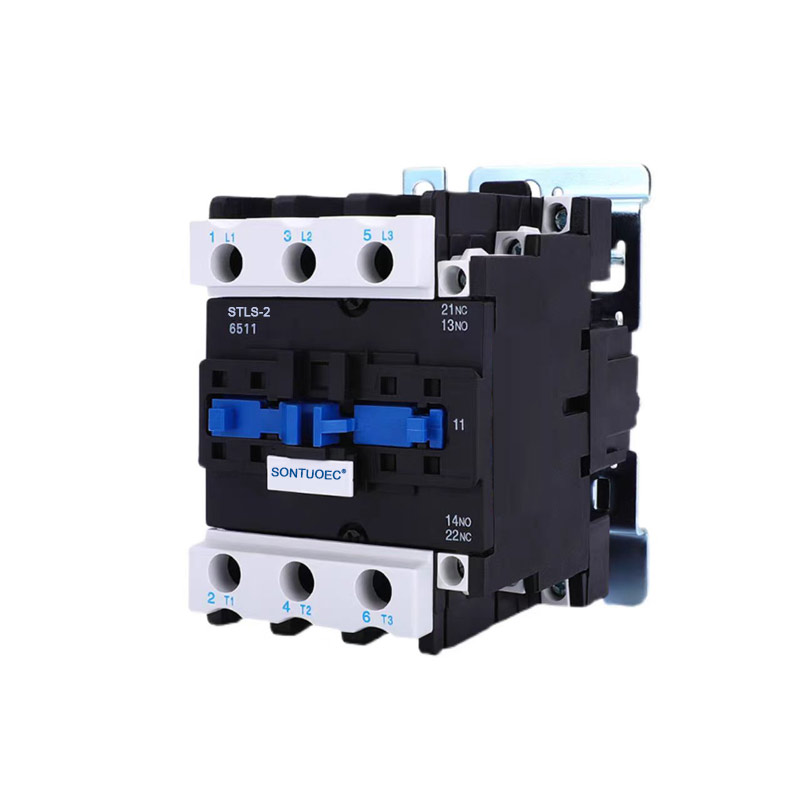

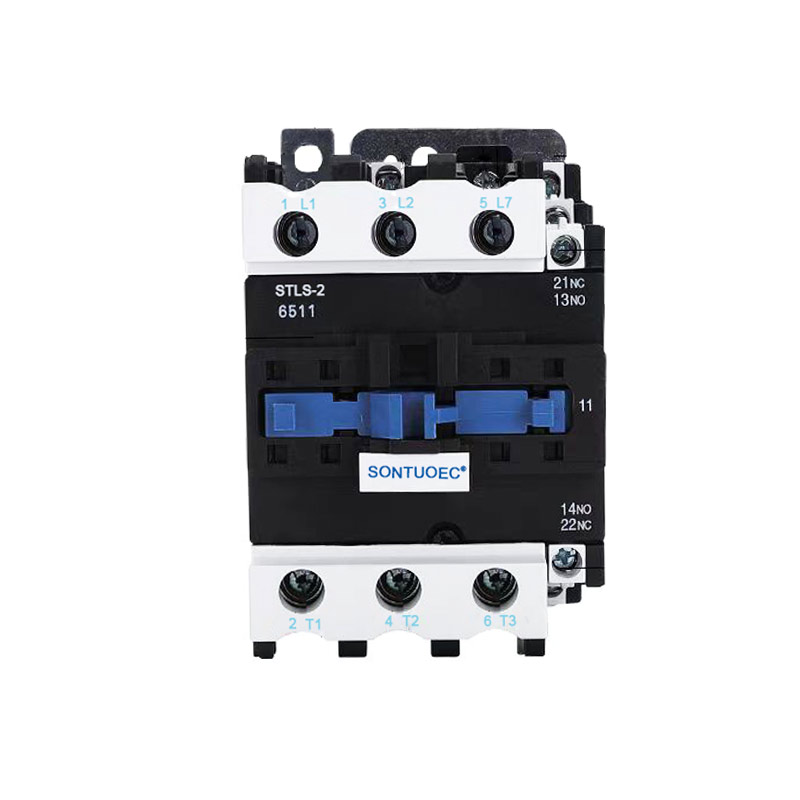

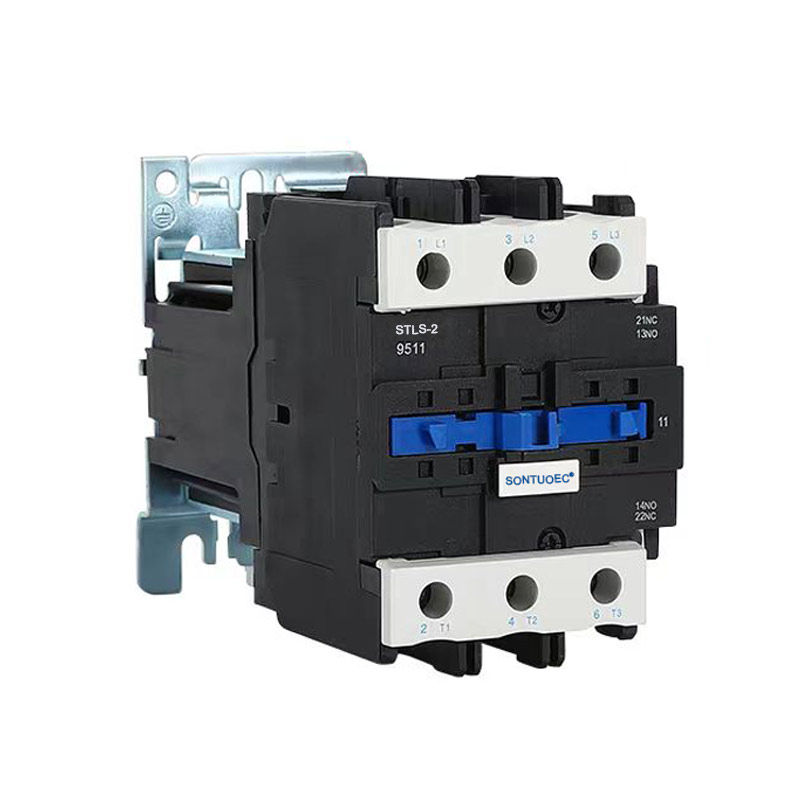

STLS-2 (CJX2) Σειρά Μηχανική Επαφή αλληλοσύνδεσης

Το STLS-2 (CJX2) Series Mechanical Interlocking Contactor είναι κατάλληλος για χρήση στα κυκλώματα μέχρι την ονομαστική τάση 660V AC 50Hz, ρεύμα 620A, για μετατρέψιμο έλεγχο του κινητήρα. Αυτή η μηχανική συσκευή αλληλοσύνδεσης εξασφαλίζει τη μετάβαση των επαφών των δύο μετατρέψιμων επαφών. Συμμορφώνεται με τα πρότυπα IEC60947-4-1.

Μοντέλο:STLS-2(CJX2)

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Ονομαστική τάση ινσουραλίου		660	660	660	660	660	660	660	660	660	660
συμβατικός θερμικός		20	24	32	40	50	60	75	80	110	125
ρεύμα		20	24	32	40	50	60	75	80	110	125
Ονομασμένος λειτουργικός		9	12	16	25	32	40	50	63	80	95
ρεύμα		9	12	16	25	32	40	50	63	80	95
ελεγχόμενος	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Ισχύς (kW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Σημείωμα		Την εγκατάσταση του					Την εγκατάσταση του
		Τα ρελέ μπορούν να χρησιμοποιήσουν δύο βίδες					Τα ρελέ μπορούν τρία
		και επίσης χρησιμοποιήστε τα 35mm					βίδες και χρησιμοποιήστε επίσης το
		σιδηροτροχιά εγκατάστασης					Εγκατάσταση 75mm ή 35mm
							κάγκελο

Δομή και χαρακτηριστικά

Δομή:

Το 3P AC Contactor αποτελείται συνήθως από ηλεκτρομαγνητικό σύστημα (συμπεριλαμβανομένου του πηνίου, του πυρήνα κ.λπ.), του συστήματος επαφής (συμπεριλαμβανομένης της κύριας επαφής και της βοηθητικής επαφής), της συσκευής σβήνοντας ARC και του κελύφους και άλλων τμημάτων. Μεταξύ αυτών, η κύρια επαφή χρησιμοποιείται για τη μεταφορά υψηλού ρεύματος και η βοηθητική επαφή χρησιμοποιείται για να πραγματοποιήσει τη μετάδοση και την ανατροφοδότηση των σημάτων ελέγχου.

Χαρακτηριστικά:

Με τρεις ανεξάρτητες επαφές, μπορεί να ελέγξει την τριφασική ισχύ και μια μηδενική γραμμή ταυτόχρονα.

Το σύστημα επαφής είναι κατασκευασμένο από υλικά υψηλής ποιότητας με καλή αγωγιμότητα και αντοχή στη φθορά.

Το ηλεκτρομαγνητικό σύστημα διαθέτει επαρκή δύναμη αναρρόφησης για την αξιόπιστη συμμετοχή και απελευθέρωση των επαφών.

Η συσκευή σβήνοντας τόξο μπορεί να σβήσει αποτελεσματικά το τόξο που δημιουργείται όταν αποσυνδέονται οι επαφές, προστατεύοντας τις επαφές από ζημιές.

Το STLS-2 (CJX2) Series Mechanical Interlocking Contactor είναι κατάλληλος για χρήση στα κυκλώματα Η ονομαστική τάση μέχρι 660V AC 50Hz ή 60Hz, ονομασμένο ρεύμα έως 95α, για την κατασκευή και το σπάσιμο, συχνά ξεκινώντας και ελέγχει τον κινητήρα AC. Σε συνδυασμό με το βοηθητικό μπλοκ επαφής, την καθυστέρηση χρονοδιακόπτη και τη συσκευή αλληλοσύνδεσης κ.λπ., γίνεται ο επαφής καθυστέρησης, μηχανικός επαφής αλληλένδας, Star-Delta Starter. Με το θερμικό ρελέ, συνδυάζεται στον ηλεκτρομαγνητικό εκκινητή. Ο επαφής παράγεται σύμφωνα με το IEC 60947-1.

Αρχή λειτουργίας

Όταν ενεργοποιείται το πηνίο του επαφών 3P AC, ο πυρήνας σιδήρου δημιουργεί μαγνητισμό και προσελκύει το σύστημα επαφής να κλείσει, συνδέοντας έτσι την τριφασική τροφοδοσία και ένα μηδενικό σύρμα. Όταν το πηνίο είναι απενεργοποιημένο, ο πυρήνας χάνει τον μαγνητισμό του και το σύστημα επαφής χωρίζεται κάτω από τη δράση ενός ελατηρίου, αποσυνδέοντας έτσι την τριφασική τροφοδοσία από τη μηδενική γραμμή. Με αυτόν τον τρόπο, ο επαφής 3P AC μπορεί να συνειδητοποιήσει το τηλεχειριστήριο των ηλεκτρικών φορτίων.

Σενάρια εφαρμογής

Το 3P AC Contactor χρησιμοποιείται ευρέως σε διάφορα συστήματα ισχύος που πρέπει να ελέγχουν την τριφασική ισχύ και μια μηδενική γραμμή ταυτόχρονα, όπως:

Βιομηχανικό πεδίο αυτοματισμού: Χρησιμοποιείται για τον έλεγχο της εκκίνησης του κινητήρα, της διακοπής και της αντίστροφης λειτουργίας.

Σύστημα ισχύος: Χρησιμοποιείται για την πραγματοποίηση τηλεχειριστηρίου και προστασίας του συστήματος ενέργειας.

Κτίριο αυτοματισμού: Χρησιμοποιείται για τον έλεγχο της έναρξης και της διακοπής του φωτισμού, του κλιματισμού και άλλου εξοπλισμού.
