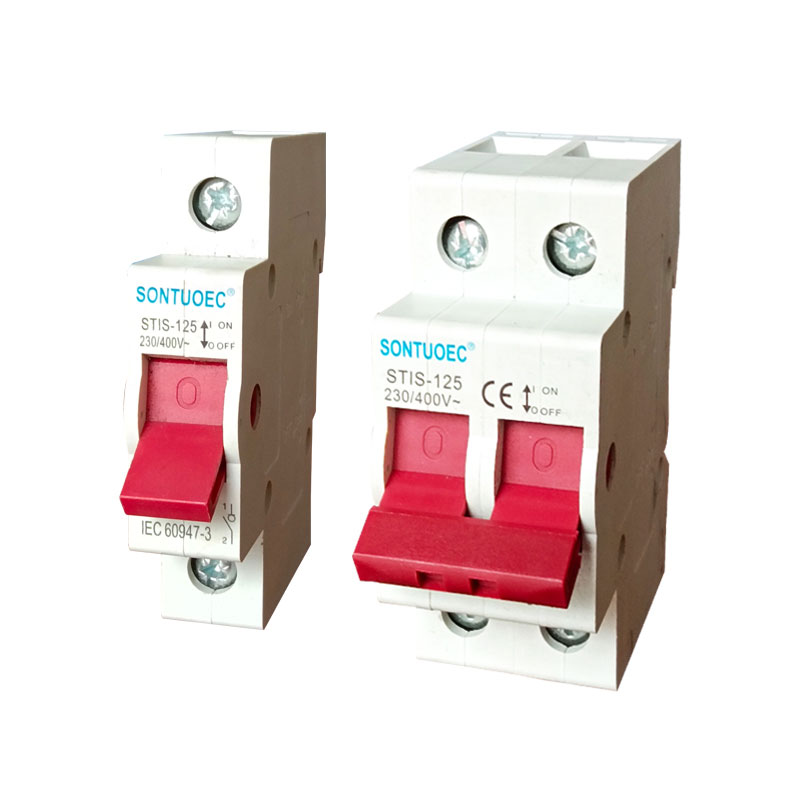

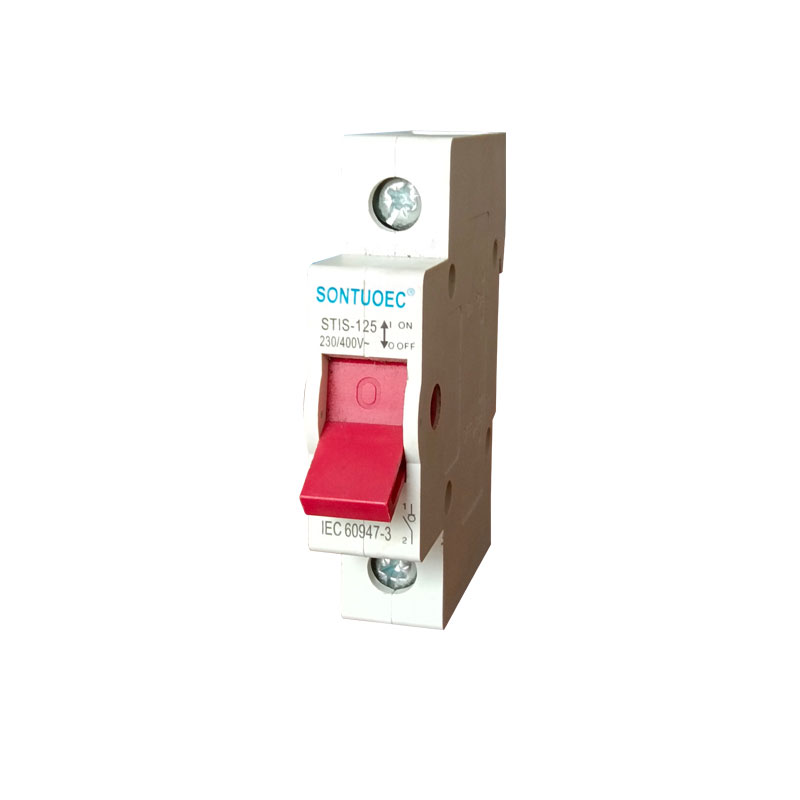

Διακόπτης απομόνωσης STIS-125

Ο διακόπτης απομόνωσης STIS-125 είναι ειδικά σχεδιασμένοι διακόπτες που χρησιμοποιούνται για την απομόνωση, τμηματοποιούν ή συνδέουν κυκλώματα σε ηλεκτρικά συστήματα. Δεν έχει κανονικά τη δυνατότητα να σπάσει τα ρεύματα φορτίου, αλλά μπορεί να διαιρέσει με ασφάλεια και να κλείσει κυκλώματα όπου δεν υπάρχει φορτίο ή πολύ μικρό ρεύμα. Η πρωταρχική λειτουργία ενός διακόπτη αποσύνδεσης είναι να παρέχει ένα ορατό σημείο αποσύνδεσης για να διασφαλιστεί ότι ο ηλεκτρικός εξοπλισμός μπορεί να προσεγγιστεί με ασφάλεια από το προσωπικό όταν εξυπηρετείται ή επιθεωρείται.

Μοντέλο:STIS-125

Αποστολή Ερώτησης

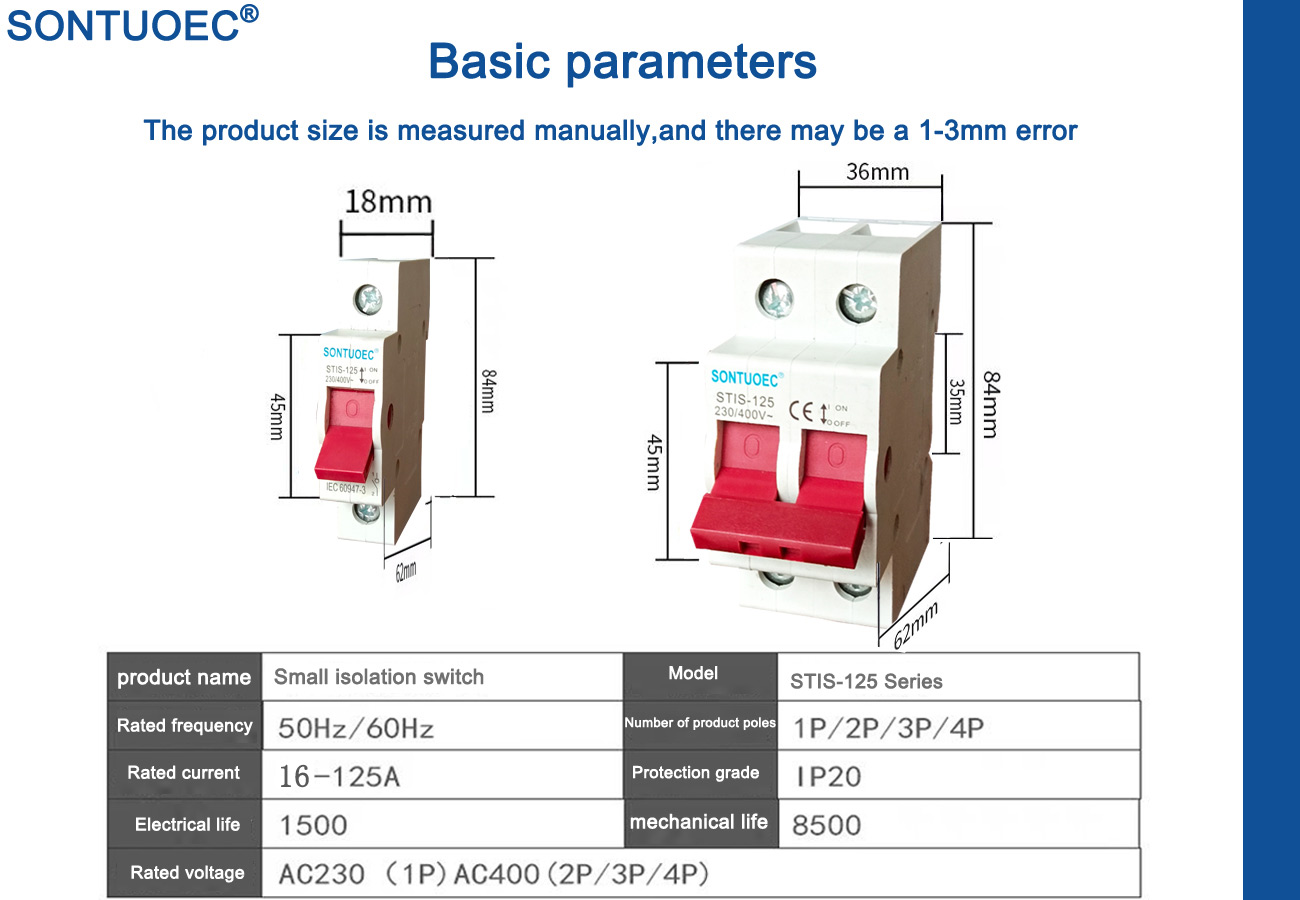

περιγραφή προϊόντος

Όνομα προϊόντος	Διακόπτης απομόνωσης STIS-125
Πόλος	1p 2p 3p 4p
Ονομαστικός Ρεύμα	16Α, 20Α, 25Α, 40Α, 63Α, 80Α, 100Α, 125Α
Ονομαστικός Δυναμικό	1P: AC230V 2p, 3p.4p: AC400V
Τάση μόνωσης Ui	690V
Ονομαστικός Ώθηση αντοχή τάσης (1.2/50) uimp	6KV
Βαθμολογημένη σύντομη Το κύκλωμα αντέξτε το ρεύμα ICW	12le/1s
Βαθμολογημένη σύντομη Δυνατότητα παραγωγής κυκλώματος ICM	20LE/0.1S
Βαθμολογία και χωρητικότητα σπασίματος	3IE, 1.05ue, cosφ = 0.8
Χρήση κατηγορίας	AC-21B, AC-22A
Ηλεκτρικός Ζωή	1500
Μηχανικός Ζωή	8500
Ρύπανση Βαθμός	3
Αποθήκευση Θερμοκρασία	-35ºC ~ +70ºC
Εγκατάσταση υψόμετρο	<2000 μ.
Ανώτατο όριο Χωρητικότητα καλωδίωσης (NM²)	16 (20α ~ 63α) 50 (80a ~ 125a)
Ανώτατο όριο Ροπή περιορισμού	2.0 (20Α ~ 63Α) 3.5 (80α ~ 125α)

Δομή και χαρακτηριστικά

1. Δομή:

Ο διακόπτης απομόνωσης STIS-125 διατίθεται σε μια ποικιλία διαμορφώσεων, αλλά συνήθως περιλαμβάνει μια σταθερή επαφή και μια κινητή επαφή. Μέσω ενός μηχανισμού λειτουργίας (π.χ. λαβή, κινητήρας κ.λπ.), η επαφή μπορεί να μετακινηθεί για να ανοίξει ή να κλείσει ένα κύκλωμα.

2. Περιέξεις:

Υψηλές μονωτικές ιδιότητες: Τα εξαρτήματα όπως οι επαφές, οι μονωτήρες και τα περιβλήματα αποσύνδεσης διακόπτη είναι συνήθως κατασκευασμένοι από υλικά πολύ μονωτικών για να εξασφαλιστεί ότι η αντίσταση μόνωσης μεταξύ του κυκλώματος και του εδάφους είναι επαρκώς υψηλή στην αποσυνδεδεμένη κατάσταση.

Προφανές σημείο αποσύνδεσης: Όταν ο διακόπτης απομονωτή σειράς STIS-125 βρίσκεται στην αποσυνδεδεμένη κατάσταση, το χάσμα μεταξύ των επαφών του είναι αρκετά μεγάλο ώστε να παρέχει ένα προφανές σημείο αποσύνδεσης, καθιστώντας εύκολο για το προσωπικό να αναγνωρίσει την κατάσταση του κυκλώματος.

Ευκολία λειτουργίας: Οι αποσυνδεδετές σειρές σχεδιάζονται συνήθως με έναν εύκολο στη διατύπωση μηχανισμού που επιτρέπει στο προσωπικό να ανοίγει ή να κλείνει το κύκλωμα με ευκολία.

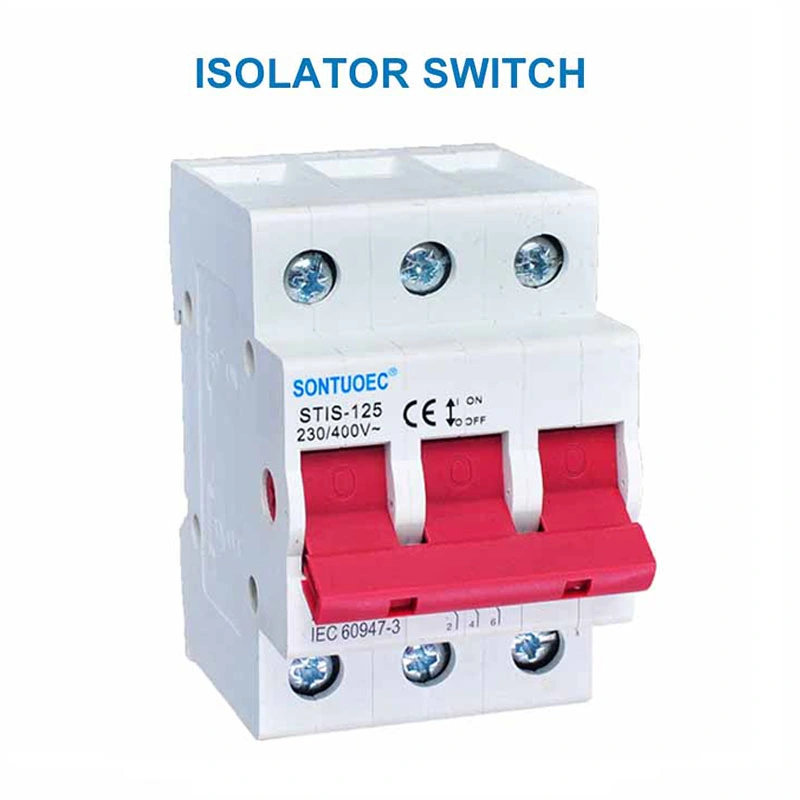

STIS-125 Isolator Switch

Σενάρια εφαρμογής

Οι αποσυνδεδεμένοι σειρές χρησιμοποιούνται ευρέως σε διάφορα ηλεκτρικά συστήματα, συμπεριλαμβανομένων, ενδεικτικά, του συστήματος ισχύος: σε σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και άλλα συστήματα ισχύος, οι αποσυνδεδετές σειρές χρησιμοποιούνται για τον έλεγχο και τα άλλα δομικά συστήματα. Η σειρά των διακόπτη αποσύνδεσης είναι συνήθως εγκατεστημένος στο πλαίσιο διανομής, που χρησιμοποιείται για τον έλεγχο της on-off του κυκλώματος.

Προφυλάξεις για επιλογή και χρήση

1. Επιλογή:

Κατά την επιλογή ενός διακόπτη απομονωτή της σειράς STIS-125, πρέπει να εξετάσετε την ονομαστική τάση και το ονομαστικό ρεύμα του κυκλώματος, το περιβάλλον χρήσης (π.χ., εσωτερική, υπαίθρια, εκρηκτική απόδειξη κλπ.), Καθώς και τον τρόπο λειτουργίας (π.χ. χειροκίνητο, μηχανοκίνητο κ.λπ.) και άλλους παράγοντες.

2. Προτάσεις για χρήση:

Πριν από τη λειτουργία του διακόπτη αποσύνδεσης, βεβαιωθείτε ότι το κύκλωμα είναι αποσυνδεδεμένο ή σε κατάσταση μη φορτίου.

Κατά τη διάρκεια της λειτουργίας, παρατηρήστε τους σχετικούς κανονισμούς ηλεκτρικής ασφάλειας και τις διαδικασίες λειτουργίας.

Επιθεωρούν τακτικά και διατηρούν το διακόπτη αποσύνδεσης για να εξασφαλίσουν την κανονική λειτουργία και ασφάλεια.
