Επαφές AC STC-D

Ο επαφέας AC STC-D είναι ένα ηλεκτρικό εξάρτημα που χρησιμοποιείται για τον απομακρυσμένο έλεγχο και τη συχνή ενεργοποίηση ή απενεργοποίηση κυκλωμάτων AC. Χρησιμοποιείται κυρίως για άνοιγμα και έλεγχο κυκλωμάτων σε συστήματα ηλεκτρικής ενέργειας και για τηλεχειρισμό κινητήρων, φωτισμού και άλλων ηλεκτρικών φορτίων στον βιομηχανικό αυτοματισμό. Ο Επαφέας Εναλλασσόμενου Ρεύματος (AC) είναι ένας σημαντικός εξοπλισμός ηλεκτρικού ελέγχου, που παίζει αναντικατάστατο ρόλο στον τομέα των συστημάτων ηλεκτρικής ενέργειας και του βιομηχανικού αυτοματισμού.

Μοντέλο:STC-D

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Ονομαστικό ρεύμα εργασίας (Α)	AC3	9	12	18	25	32	40	50	65	80	95
Ονομαστικό ρεύμα εργασίας (Α)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Τυπικές τιμές ισχύος 3 φάσεων κινητήρες 50/60Hz κατηγορίας AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ονομαστικό ρεύμα θερμότητας (Α)		20	20	32	40	50	60	80	80	125	125
Ηλεκτρική ζωή	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ηλεκτρική ζωή	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Μηχανική διάρκεια ζωής (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Αριθμός επαφών	3P+NO					3P+NC+NO
Αριθμός επαφών	3P+NC					3P+NC+NO

Δομή και αρχή λειτουργίας

Δομή: Ο επαφέας AC STC-D αποτελείται κυρίως από ηλεκτρομαγνητικό σύστημα (συμπεριλαμβανομένου πυρήνα σιδήρου, πηνίου και δακτυλίου βραχυκυκλώματος κ.λπ.), σύστημα επαφής (συμπεριλαμβανομένης της κύριας επαφής και της βοηθητικής επαφής) και συσκευή πυρόσβεσης τόξου.

Αρχή λειτουργίας: Όταν ενεργοποιείται το πηνίο του επαφέα AC STC-D, ο πυρήνας του σιδήρου δημιουργεί ένα μαγνητικό πεδίο, το οποίο έλκει τον οπλισμό και οδηγεί τις επαφές να δράσουν, έτσι ώστε οι κύριες επαφές και οι βοηθητικές επαφές να κλείνουν ή να αποσυνδέονται, ελέγχοντας έτσι το on-off του κυκλώματος. Η συσκευή πυρόσβεσης τόξου χρησιμοποιείται για την κατάσβεση του τόξου όταν οι επαφές είναι αποσυνδεδεμένες για την προστασία των επαφών από ζημιά.

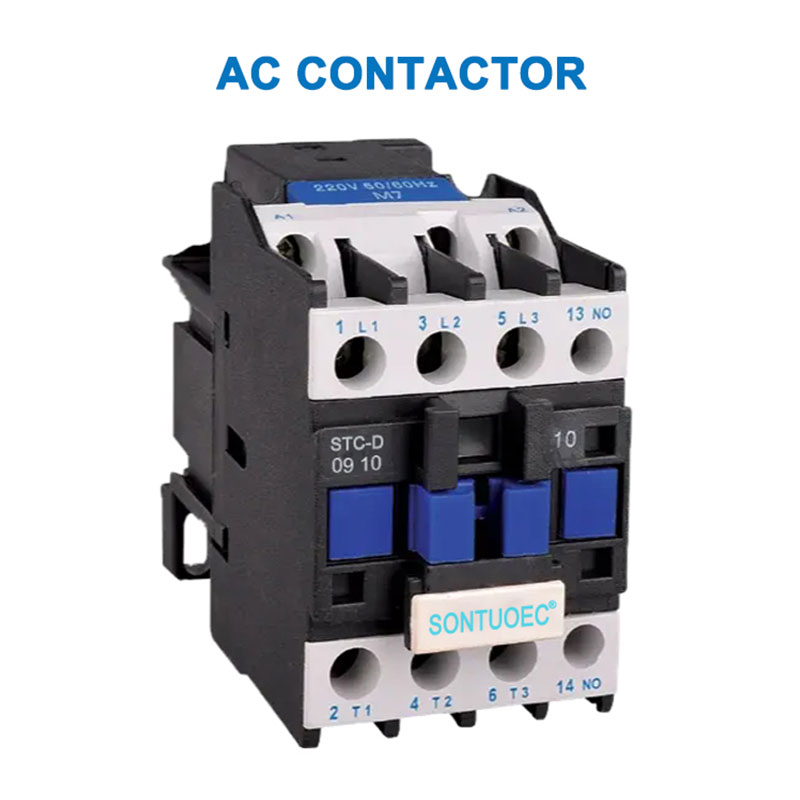

STC-D AC Contactor

Τύποι και Χαρακτηριστικά

1.Τύποι:

Οι επαφές εναλλασσόμενου ρεύματος STC-D μπορούν να κατηγοριοποιηθούν σε διάφορους τύπους ανάλογα με τη χρήση και την απόδοσή τους, όπως βιομηχανικοί επαφές, επαφές κτιρίου και οικιακής χρήσης. Τα κοινά μοντέλα περιλαμβάνουν τη σειρά CJ (π.χ. σειρά CJX2, σειρά CJ20, σειρά CJT1) καθώς και προϊόντα σειράς των ABB, Siemens, Schneider και άλλων εμπορικών σημάτων.

2. Χαρακτηριστικά:

Αξιόπιστη εργασία: Οι επαφές AC STC-D έχουν υψηλή αξιοπιστία και σταθερότητα εργασίας και μπορούν να αντέξουν μεγάλα ρεύματα και τάσεις.

Σταθερή απόδοση: το σύστημα επαφής του είναι κατασκευασμένο από υλικά υψηλής ποιότητας με καλή ηλεκτρική αγωγιμότητα και αντοχή στην τριβή σε υψηλή θερμοκρασία.

Βολική συντήρηση: Οι επαφές AC STC-D έχουν συμπαγή δομή και είναι εύκολοι στην εγκατάσταση και τη συντήρηση.

Σενάρια εφαρμογής

Οι επαφές AC STC-D έχουν ένα ευρύ φάσμα εφαρμογών σε συστήματα ισχύος, βιομηχανικούς αυτοματισμούς, ηλεκτρικά κτίρια και οικιακά. Για παράδειγμα, στο σύστημα ισχύος, μπορεί να χρησιμοποιηθεί για τον έλεγχο της εκκίνησης-παύσης και της αντιστροφής κατεύθυνσης του κινητήρα. στον βιομηχανικό αυτοματισμό, μπορεί να χρησιμοποιηθεί για τον έλεγχο του start-stop διαφόρων ηλεκτρικών εξοπλισμών στη γραμμή παραγωγής. στα ηλεκτρικά του κτιρίου και οικιακής χρήσης, μπορεί να χρησιμοποιηθεί για τον έλεγχο της ενεργοποίησης/απενεργοποίησης των εξοπλισμών, όπως ο φωτισμός και ο κλιματισμός.
