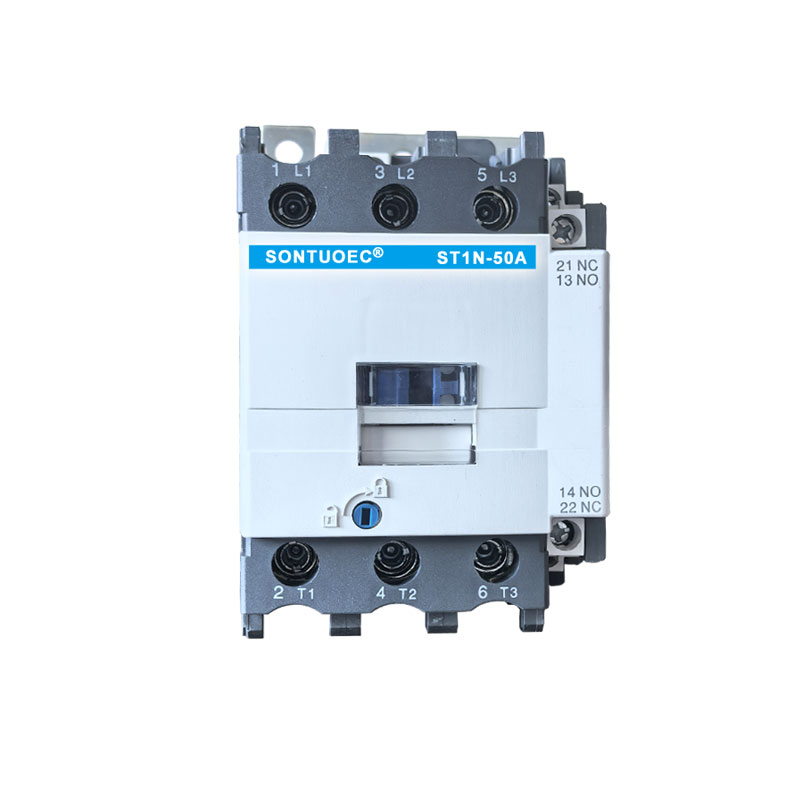

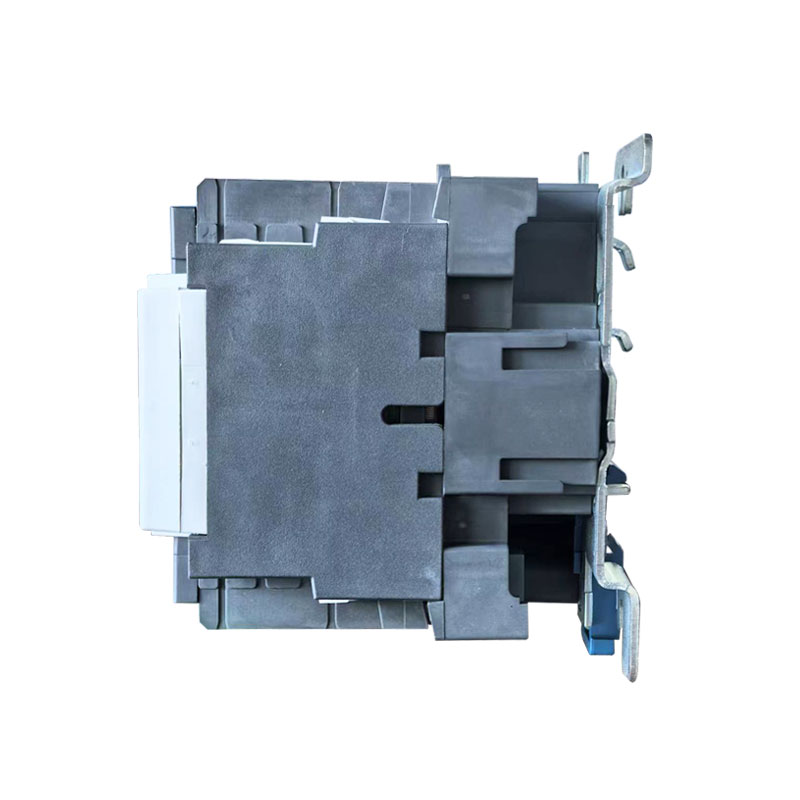

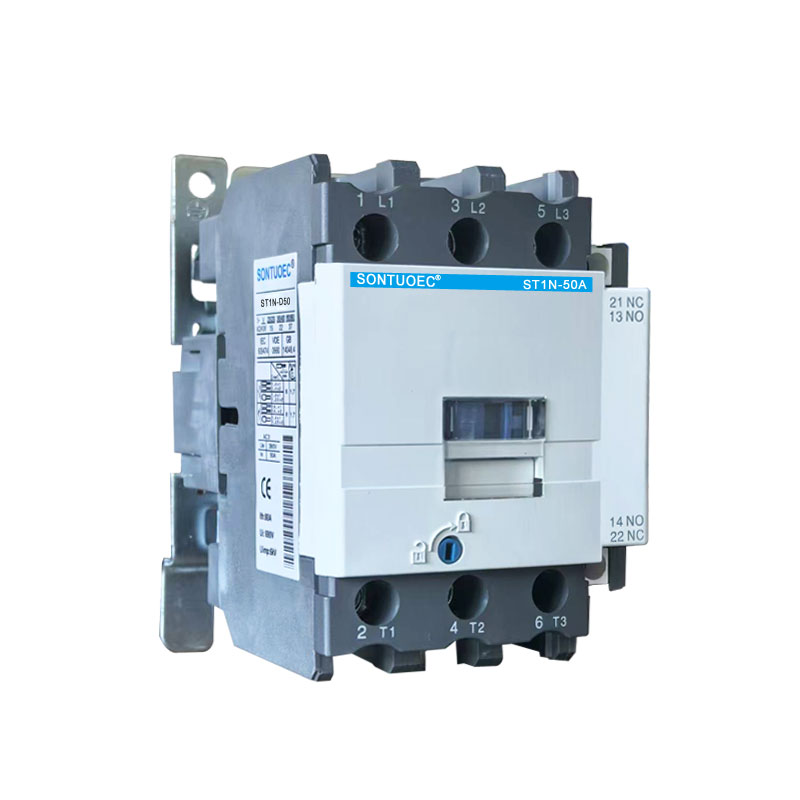

Επαφές AC Sontuoec St1n 3p 4p

Η SONTUOEC είναι ένας από τους Κινέζους προμηθευτές/κατασκευαστές που ειδικεύεται στην παραγωγή διαφόρων μικρών ηλεκτρικών συσκευών Ο επαφέας AC της σειράς ST1N είναι κατάλληλος για χρήση στα κυκλώματα ονομαστικής τάσης έως 660V AC 50Hz ή 60Hz, ονομαστικό ρεύμα έως 95A, για κατασκευή & σπάσιμο κινητήρα, συχνή εκκίνηση AC. Σε συνδυασμό με το βοηθητικό μπλοκ επαφής, την καθυστέρηση χρονοδιακόπτη & τη συσκευή αλληλασφάλισης μηχανής κ.λπ., γίνεται ο επαφέας καθυστέρησης, ο μηχανικός διακόπτης αλληλασφάλισης, ο εκκινητής αστέρα-τριγώνου. Με το θερμικό ρελέ, συνδυάζεται στον ηλεκτρομαγνητικό εκκινητή. Ο Επαφές κατασκευάζεται σύμφωνα με το IEC 60947-1.

Μοντέλο:ST1N

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τρέχουσα τάξη	9A , 12A , 18A , 25A , 32A , 40A , 50A , 65A , 80A , 95A (AC-3,380V)
Ονομαστική τάση μόνωσης	AC 660V
Ονομαστική τάση εργασίας	AC380v,660V,50/60HZ
Ονομαστικός έλεγχος τάσης γραμμής ισχύος	24V, 32V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V
Αριθμός Πολωνών	3P,4P
Λειτουργικό χαρακτηριστικό	Τάση έλξης:85%~110%Us ; Τάση απελευθέρωσης:20%~75%Us

Δομή και αρχή λειτουργίας

Δομή: Ο επαφέας AC ST1N αποτελείται κυρίως από ηλεκτρομαγνητικό σύστημα (συμπεριλαμβανομένου πυρήνα σιδήρου, πηνίου και δακτυλίου βραχυκυκλώματος κ.λπ.), σύστημα επαφής (συμπεριλαμβανομένης της κύριας επαφής και της βοηθητικής επαφής) και συσκευή πυρόσβεσης τόξου.

Αρχή λειτουργίας: Όταν ενεργοποιείται το πηνίο του επαφέα AC ST1N, ο πυρήνας του σιδήρου δημιουργεί ένα μαγνητικό πεδίο, το οποίο έλκει τον οπλισμό και οδηγεί τις επαφές να δράσουν, έτσι ώστε οι κύριες επαφές και οι βοηθητικές επαφές να κλείνουν ή να αποσυνδέονται, ελέγχοντας έτσι το on-off του κυκλώματος. Η συσκευή πυρόσβεσης τόξου χρησιμοποιείται για την κατάσβεση του τόξου όταν οι επαφές είναι αποσυνδεδεμένες για την προστασία των επαφών από ζημιά.

Τύποι και Χαρακτηριστικά

1.Τύποι:

Οι επαφές AC ST1N μπορούν να κατηγοριοποιηθούν σε διάφορους τύπους ανάλογα με τη χρήση και την απόδοσή τους, όπως βιομηχανικοί επαφές, οικιακές και οικιακές επαφές. Τα κοινά μοντέλα περιλαμβάνουν τη σειρά CJ (π.χ. σειρά CJX2, σειρά CJ20, σειρά CJT1) καθώς και προϊόντα σειράς των ABB, Siemens, Schneider και άλλων εμπορικών σημάτων.

2. Χαρακτηριστικά:

Αξιόπιστη εργασία: Οι επαφές AC ST1N έχουν υψηλή αξιοπιστία και σταθερότητα εργασίας και μπορούν να αντέξουν μεγάλα ρεύματα και τάσεις.

Σταθερή απόδοση: το σύστημα επαφής του είναι κατασκευασμένο από υλικά υψηλής ποιότητας με καλή ηλεκτρική αγωγιμότητα και αντοχή στην τριβή σε υψηλή θερμοκρασία.

Βολική συντήρηση: Οι επαφές AC ST1N έχουν συμπαγή δομή και είναι εύκολο να εγκατασταθούν και να συντηρηθούν.

Σενάρια εφαρμογής

Οι επαφές AC ST1N έχουν ένα ευρύ φάσμα εφαρμογών σε συστήματα ισχύος, βιομηχανικούς αυτοματισμούς, ηλεκτρικά κτίρια και οικιακά. Για παράδειγμα, στο σύστημα ισχύος, μπορεί να χρησιμοποιηθεί για τον έλεγχο της εκκίνησης-παύσης και της αντιστροφής κατεύθυνσης του κινητήρα. στον βιομηχανικό αυτοματισμό, μπορεί να χρησιμοποιηθεί για τον έλεγχο του start-stop διαφόρων ηλεκτρικών εξοπλισμών στη γραμμή παραγωγής. στα ηλεκτρικά του κτιρίου και οικιακής χρήσης, μπορεί να χρησιμοποιηθεί για τον έλεγχο της ενεργοποίησης/απενεργοποίησης των εξοπλισμών, όπως ο φωτισμός και ο κλιματισμός.
