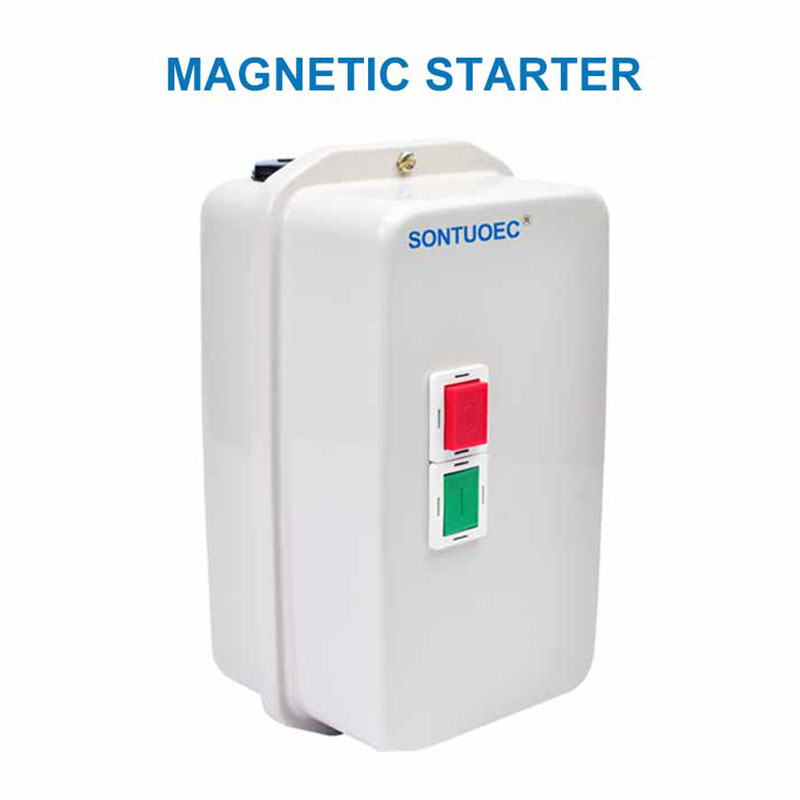

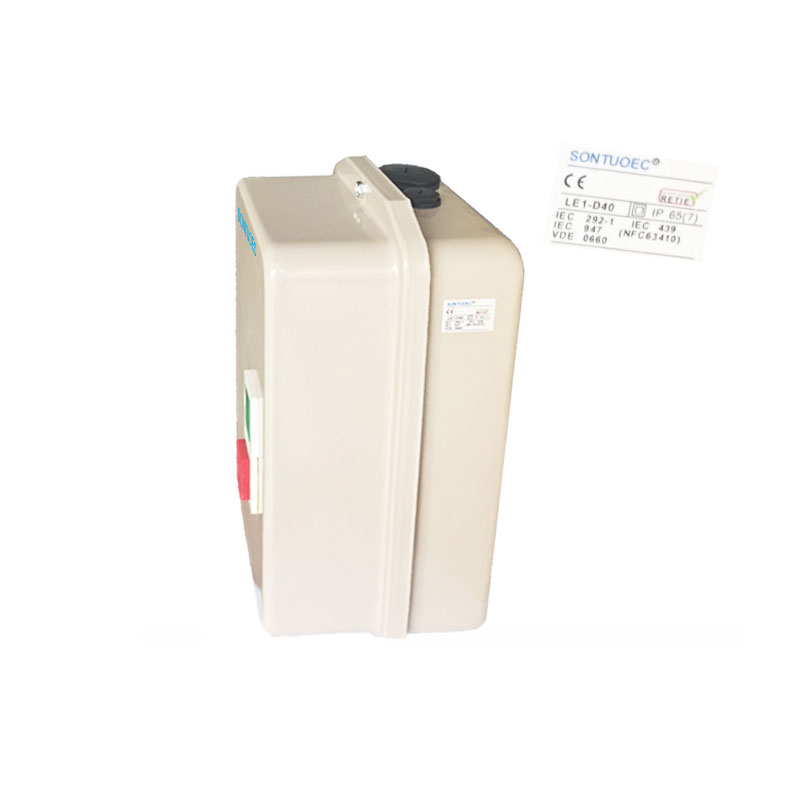

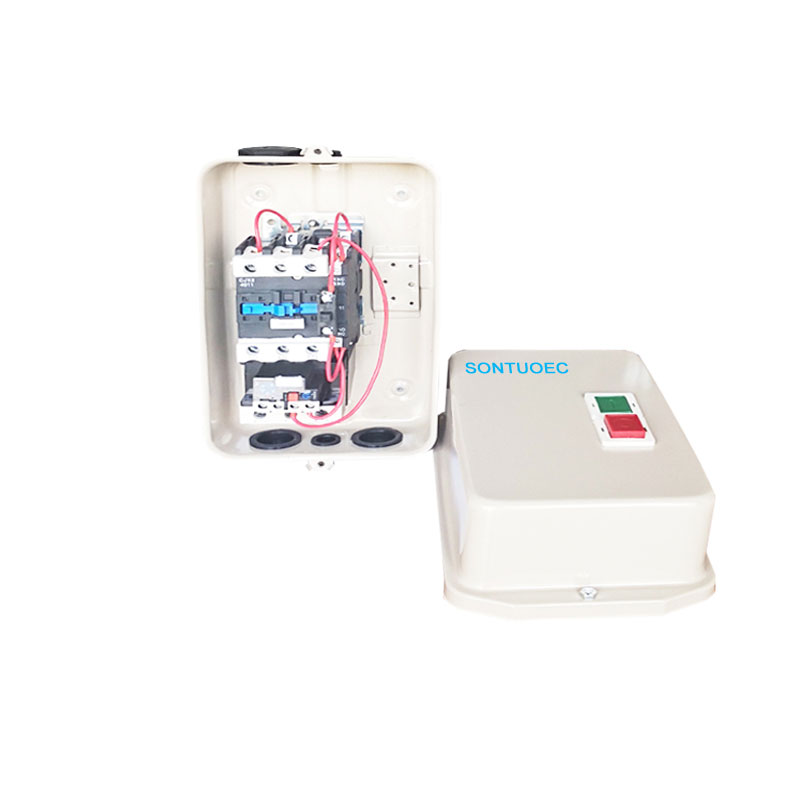

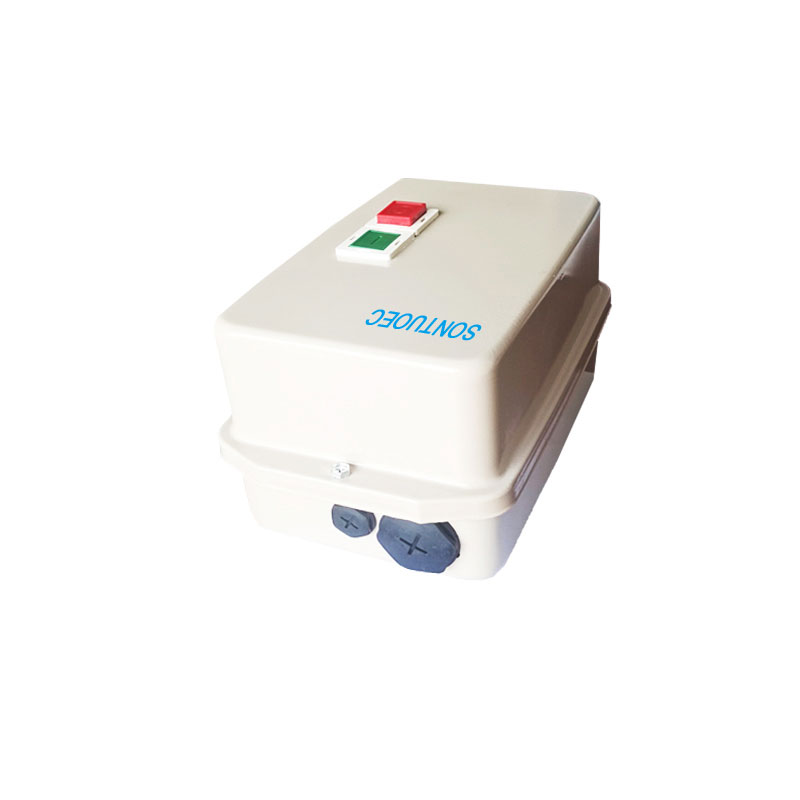

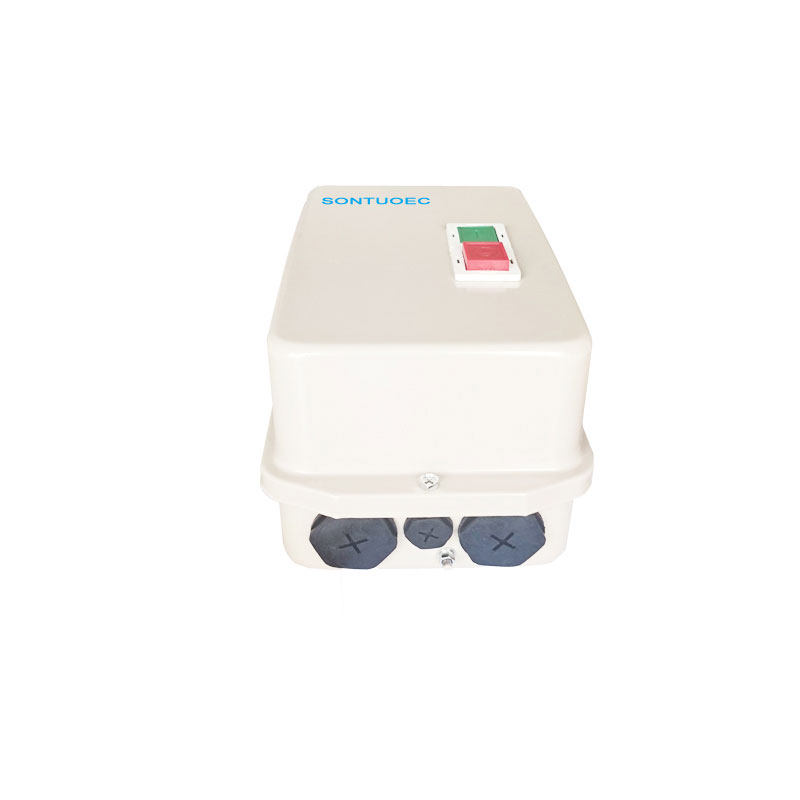

Μαγνητική εκκίνηση της σειράς SLE1-D

Το Magnetic Starter της σειράς SLE1-D είναι μια συσκευή ηλεκτρικού ελέγχου που λειτουργεί την εκκίνηση και τη διακοπή ενός ηλεκτρομαγνητικού κινητήρα με ηλεκτρομαγνητική δύναμη. Περιέχει συνήθως ένα ηλεκτρομαγνητικό πηνίο το οποίο, όταν ενεργοποιείται, παράγει ένα μαγνητικό πεδίο που προσελκύει την κίνηση ενός πυρήνα σιδήρου, ο οποίος οδηγεί το κλείσιμο ή το σπάσιμο των επαφών για να επιτευχθεί ο έλεγχος του κινητήρα.

Μοντέλο:SLE1-D

Αποστολή Ερώτησης

περιγραφή προϊόντος

Προδιαγραφές

Λειτουργία προϊόντος Αρ. Και συγκεκριμένηATIOL	SLE1-09 και 12	Διπλές σε σούπερ, προστατευμένο TOLP429 (3) ή F659 (4)
Περίφραξη	SLE1-18 και 25	Διπλές σε σούπερ, προστατευμένο TOLP427 (3) ή F5577 (4)
	SLE1-32 και 95	Matal, LP65 έως 559
Έλεγχος (2 κουμπιά ώθησης κάλυμμα περιβλήματος)	SLE1-32 και 95	1 Πράσινο κουμπί εκκίνησης '1', 1red stop/teset buttion "o"
Συνδέσεις	SLE1-32 και 95	Ηλεκτρική ισχύς και συνδέσεις ανακύκλωσης ελέγχου

Κύριες τεχνικές παράμετροι:

Τύπος		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
Η ισχύς KW/HP (AC-3) (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
Η ισχύς KW/HP (AC-3) (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Ρεύμα ρεύματος (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Ρεύμα ρεύματος (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Ρεύμα θέρμανσης (α)			25	32	40	50	60	80		125
Retted insutaled Valage (V) 660
Βοηθητική επαφή AC-15	Επαφή	πρότυπο	1NO				1NO+1NC
	Ret ρεύμα (α)	220V	1.6
	Ret ρεύμα (α)	380V	0.95
Θερμικά ρελέ Suitabie		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Βαθμολογία περιβλήματος		LP65

Αρχή λειτουργίας

Η αρχή λειτουργίας του μαγνητικού εκκινητή σειράς SNE1-D βασίζεται στην αλληλεπίδραση της ηλεκτρομαγνητικής επαγωγής και της ηλεκτρομαγνητικής δύναμης. Όταν ενεργοποιηθεί η τροφοδοσία ελέγχου, το ηλεκτρομαγνητικό πηνίο δημιουργεί ένα μαγνητικό πεδίο, το οποίο προσελκύει τον πυρήνα του σιδήρου για να μετακινηθεί και να κλείσει τις επαφές και ο κινητήρας παρέχεται με ισχύ και αρχίζει να τρέχει. Όταν η παροχή ρεύματος ελέγχου είναι απενεργοποιημένη, το μαγνητικό πεδίο εξαφανίζεται, ο πυρήνας σιδήρου επαναφέρεται κάτω από τη δράση του ελατηρίου, οι επαφές σπάνε και ο κινητήρας σταματά να τρέχει.

Τύποι και χαρακτηριστικά

Υπάρχουν διάφοροι τύποι μαγνητικών εκκινητών SLE1-D, όπως απευθείας on-line (DOL) SLE1-D μαγνητικοί εκκινητές, εκκινητές αστέρων-Delta (Star-Delta), εκκινητές αυτομεταμόσχευσης και ούτω καθεξής. Διαφορετικοί τύποι μαγνητικών εκκινητών SLE1-D έχουν διαφορετικά χαρακτηριστικά και πεδίο εφαρμογής.

1. Διευθύνσεις on-line (DOL) SLE1-D μαγνητικό εκκινητή:

Απλή δομή, χαμηλό κόστος.

Κατάλληλο για εκκίνηση και διακοπή του ελέγχου των μικρών κινητήρων.

2. Star-Delta (Star-Delta) εκκινητής:

Με την αλλαγή της καλωδίωσης του κινητήρα, συνειδητοποιεί τον σκοπό της μείωσης της τάσης και του ρεύματος κατά την έναρξη.

Κατάλληλο για τον έλεγχο εκκίνησης του κινητήρα μεσαίας ισχύος.

3. AutoTransformer Starter:

Χρησιμοποιεί έναν αυτόματο μετασχηματιστή για να μειώσει την τάση και το ρεύμα κατά την εκκίνηση ενός κινητήρα.

Ισχύει για τον αρχικό έλεγχο των κινητήρων υψηλής ισχύος.

SLE1-D Series Magnetic Starter

Σενάρια εφαρμογής

Οι μαγνητικοί εκκινητές SLE1-D χρησιμοποιούνται ευρέως σε διάφορες βιομηχανικές και εμπορικές εφαρμογές όπως η κατασκευή, η κατασκευή, η γεωργία και η μεταφορά. Χρησιμοποιούνται για τον έλεγχο διαφόρων τύπων κινητήρων όπως οι τριφασικοί ασύγχρονοι κινητήρες, οι κινητήρες DC κ.λπ. για αυτοματοποιημένη παραγωγή και τηλεχειριστήριο του εξοπλισμού.
