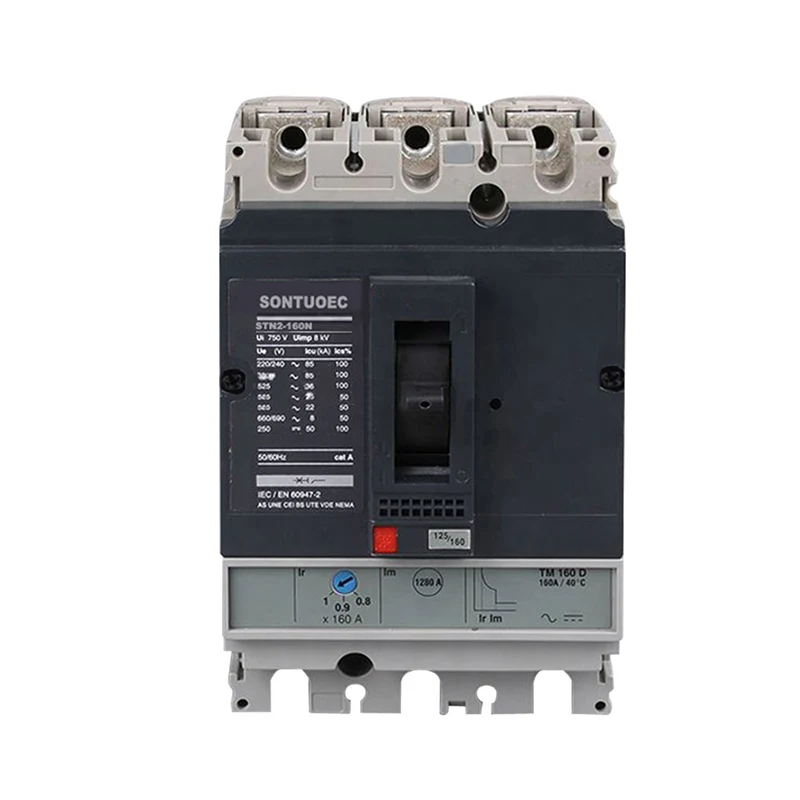

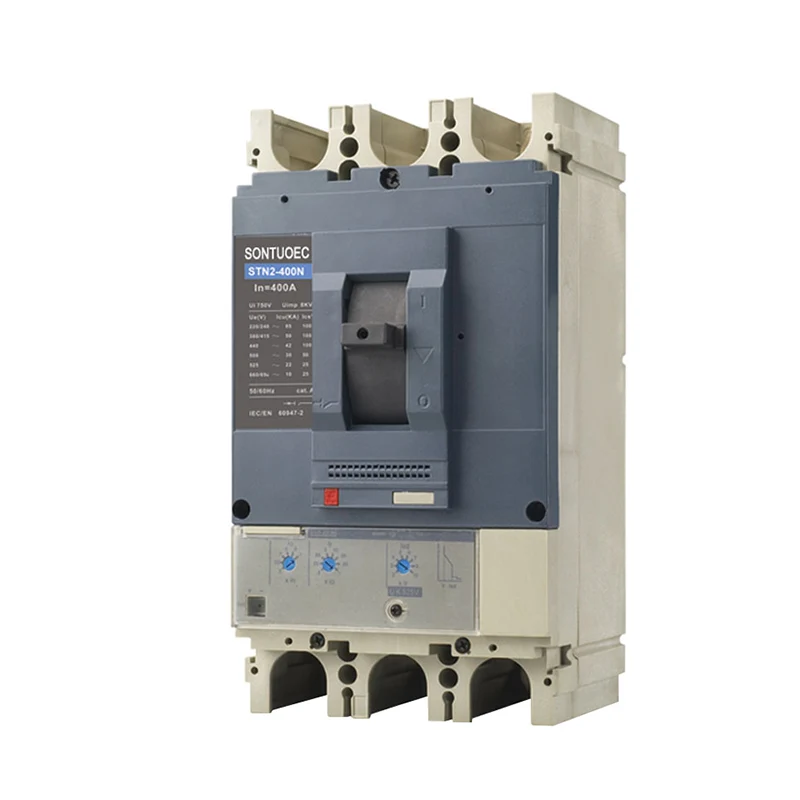

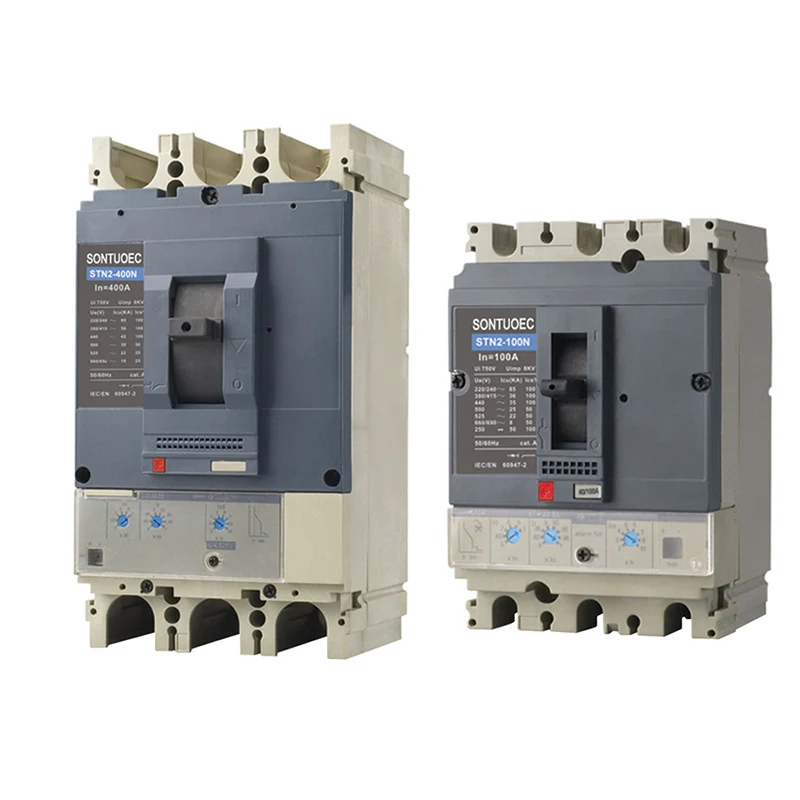

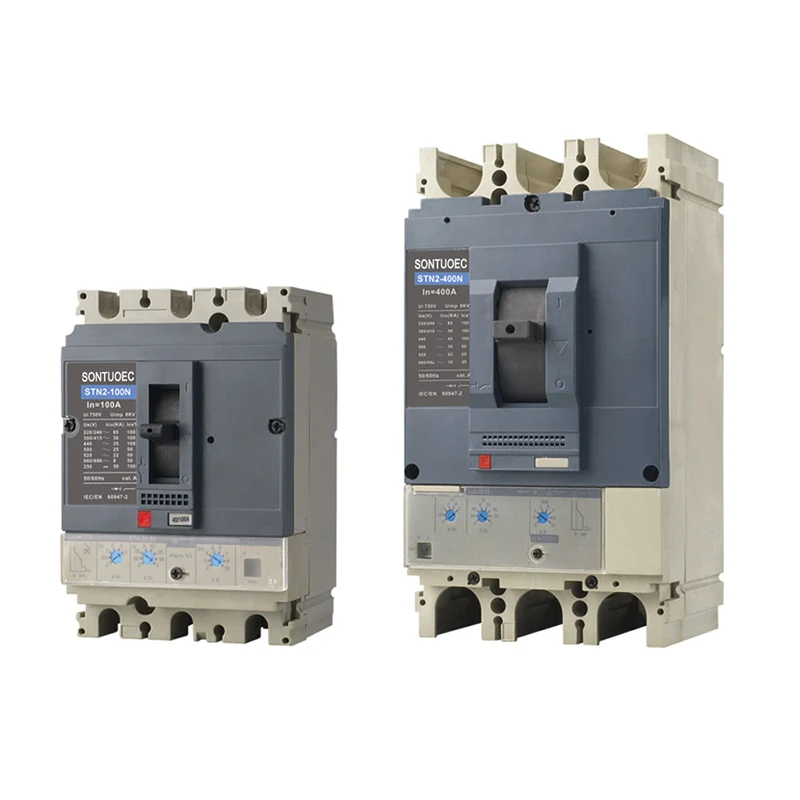

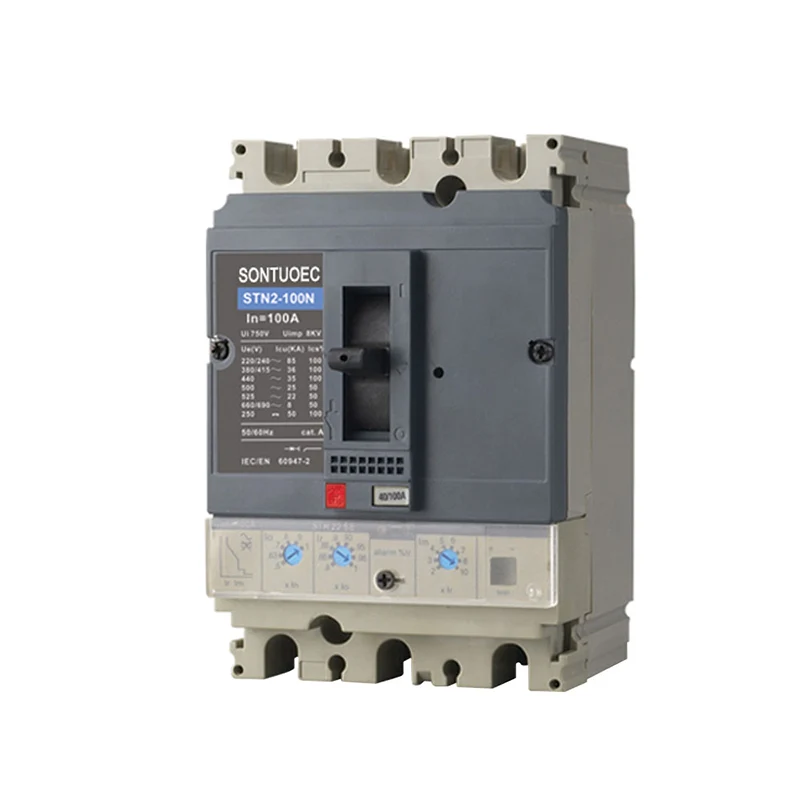

Διακόπτης ασφαλείας MCCB 3P

Η αρχή λειτουργίας του διακόπτη ασφαλείας MCCB 3P βασίζεται στον συνδυασμό μαγνητικής σκανδάλης και ενός θερμικού ανταποκριτή. Όταν μια υπερφόρτωση ή βραχυκύκλωμα εμφανίζεται σε ένα κύκλωμα, το ρεύμα θα αυξηθεί δραματικά και η μαγνητική σκανδάλη θα αισθανθεί αυτή την ανωμαλία και θα κόψει γρήγορα το κύκλωμα. Εν τω μεταξύ, ο θερμικός ανταποκριτής ανιχνεύει τις μεταβολές της θερμοκρασίας στο κύκλωμα και επίσης ενεργοποιεί το MCCB για να κόψει το κύκλωμα όταν η θερμοκρασία υπερβαίνει την καθορισμένη τιμή, αποτρέποντας έτσι την αποτελεσματική βλάβη του εξοπλισμού και τα πυροσβεστικά ατυχήματα.

Μοντέλο:STN2-100

Αποστολή Ερώτησης

περιγραφή προϊόντος

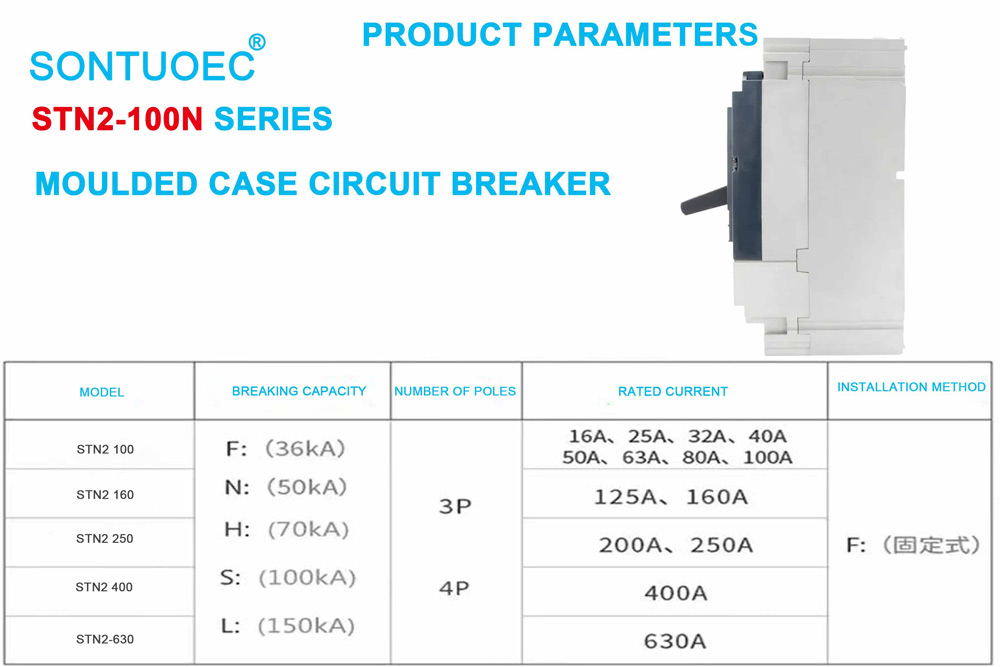

Προδιαγραφές	STN2-100				STN2-160				STN2-250				STN2-400				STN2-630
Ρεύμα πλαισίου (α)	100				160				250				400				630
Αριθμός πόλων	3		4		3		4		3		4		3		4		3		4
Τελική χωρητικότητα θραύσης (ICU, ΚΑ)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (από)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Τάση μόνωσης ονομαστικής	AC800V
Βαθμολογημένη τάση εργασίας	AC690V
Ονομασμένο ρεύμα, θερμική ανάκτηση, TMD, α	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Ονομασμένο ρεύμα, ηλεκτρονικό Tripping, Mic, a	40, 100				40, 100, 160				100, 160, 250				250, 400				250, 400, 630
Βοηθητικό, ειδοποίηση, σφάλμα Αξεσουάρ	Ή/SD/SDE/SDX
Διακλάδωση και πηνίο τάσης	MX/MN
Μηχανική ζωή	50000				40000				20000				15000				15000
Ηλεκτρική ζωή	30000				20000				10000				6000				4000

Ο διακόπτης ασφαλείας MCCB 3P/4P αντικατοπτρίζει την τεχνολογία της τελευταίας ρεύματος περιορισμού και κατασκευής, που χαρακτηρίζεται από συμπαγείς δομές, πλήρη διαμορφωμένη, υψηλό σπάσιμο και μηδενικό flashover. Ο διακόπτης κυκλώματος είναι εξοπλισμένος με συσκευή προστασίας υπερφόρτωσης, βραχυκυκλώματος και υποτιμητικής προστασίας, έτσι ώστε να προστατεύει τον εξοπλισμό κυκλώματος και τροφοδοσίας από ζημιές.

Χαρακτηριστικά προϊόντος

Διπολικός σχεδιασμός: Το MCCB 3P/4P είναι διπολικής σχεδίασης, που σημαίνει ότι μπορεί να ελέγχει ταυτόχρονα τόσο μηδενικά όσο και πυροσβεστικά καλώδια, εξασφαλίζοντας την ασφάλεια και τη σταθερότητα του κυκλώματος.

Υψηλή ακρίβεια: Με τη λειτουργία ανίχνευσης ρεύματος υψηλής ακρίβειας, μπορεί να καθορίσει με ακρίβεια την κατάσταση σφάλματος στο κύκλωμα και να κόψει το κύκλωμα εγκαίρως.

Υψηλή αξιοπιστία: Φτιαγμένη με προηγμένη τεχνολογία και υλικά, έχει υψηλή αξιοπιστία και σταθερότητα και μπορεί να λειτουργεί κανονικά σε διάφορα σκληρά περιβάλλοντα.

Εύκολο στην εγκατάσταση και συντήρηση: λογικός σχεδιασμός, εύκολο στην εγκατάσταση και ταυτόχρονα εύκολο να συντηρηθεί και να αντικατασταθεί, μειώνοντας το κόστος λειτουργίας και συντήρησης του χρήστη.
