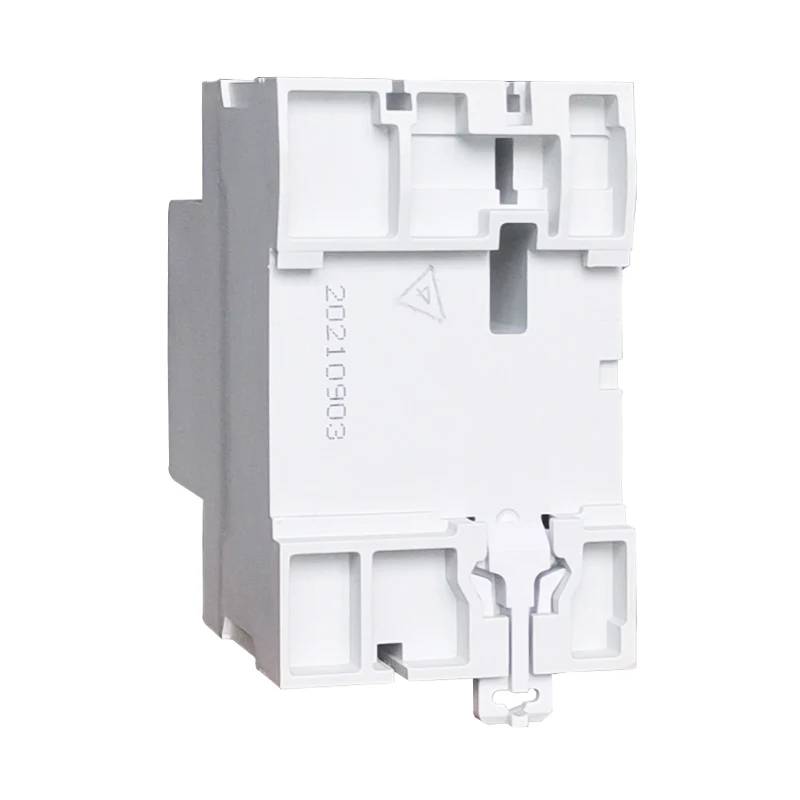

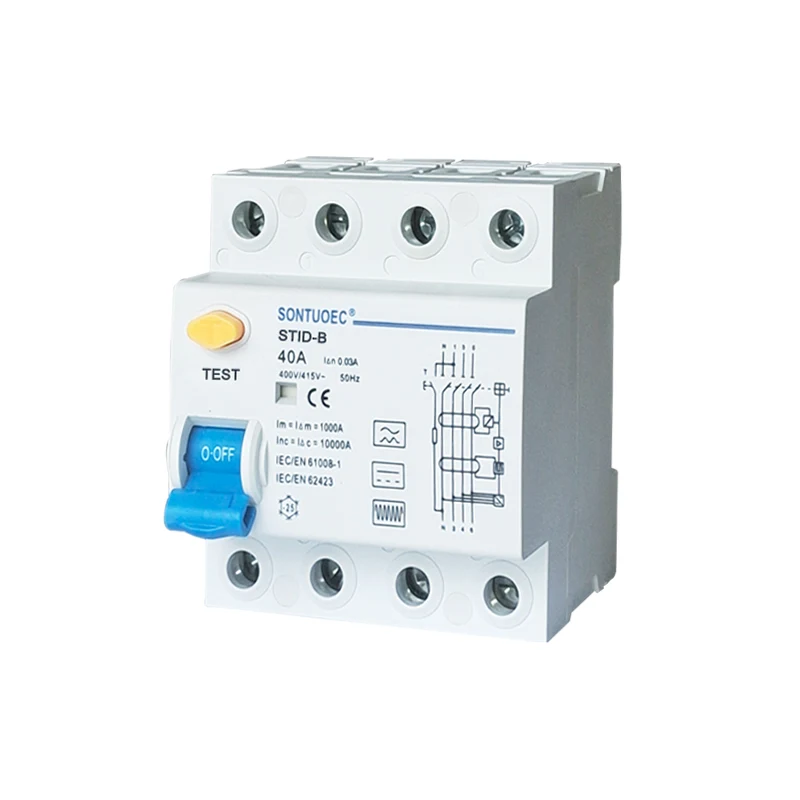

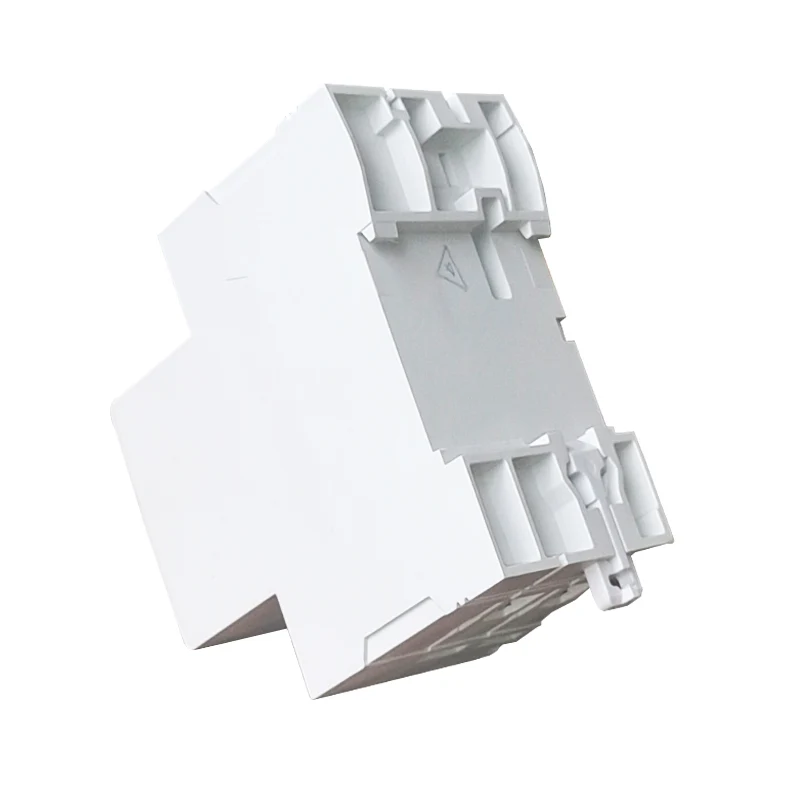

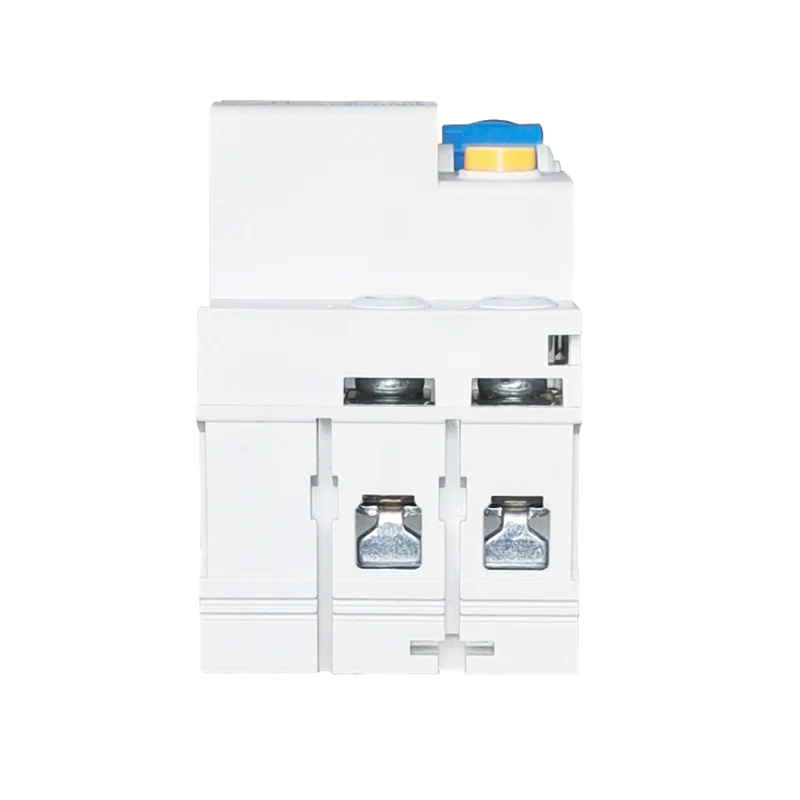

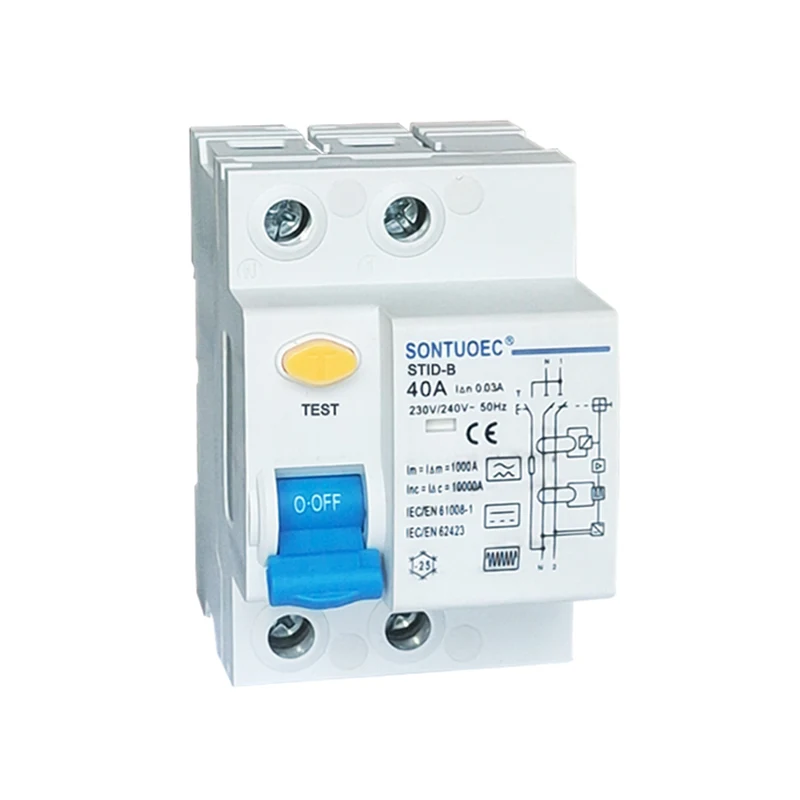

RCCB B Μοντέλο υπολειμματικού διακόπτη κυκλώματος ρεύματος

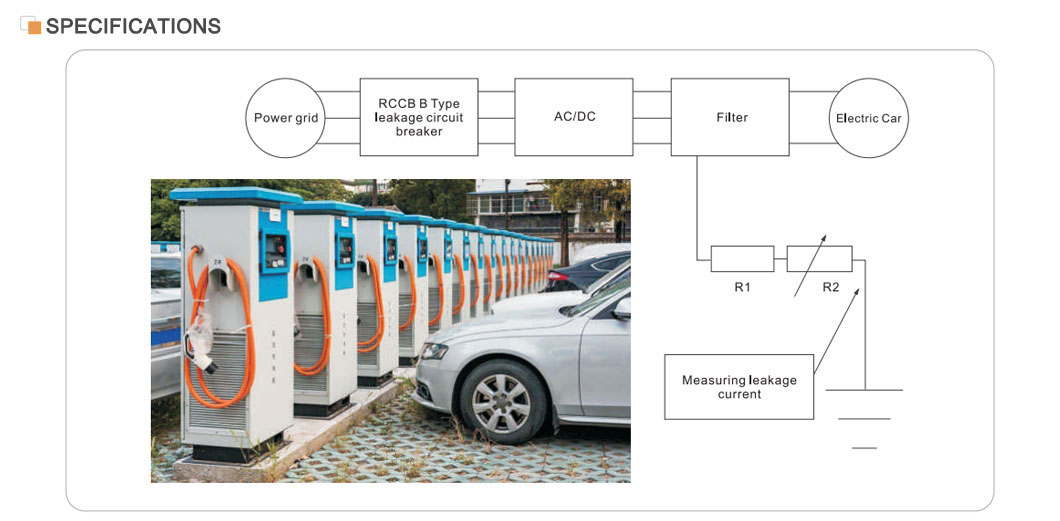

Το STID-B RCCB B μοντέλο υπολειμματικού διακόπτη ρεύματος είναι κατάλληλο για τον τύπο Α και είναι επίσης κατάλληλο για εξομάλυνση υπολειμματικών ρευμάτων DC, υπολειμματικά ρεύματα DC που μπορεί να προκύψουν από τα κυκλώματα ανορθωτή και τα υπολειμματικά ρεύματα AC υψηλής συχνότητας. Παρέχει προστασία σε περίπτωση συνεχών ρευμάτων σφάλματος σε τριφασικά δίκτυα. Το STID-B χρησιμοποιείται συνήθως στους τομείς των σταθμών φόρτισης, του ιατρικού εξοπλισμού και των οργάνων, των ελεγκτών και των μεταβλητών μονάδων ταχύτητας, των φορτιστών μπαταριών και των μετατροπέων (DC). Το STID-B συμμορφώνεται με τα πρότυπα IEC/EN61008 και IEC/EN62423.

Κύρια χαρακτηριστικά

Ονομαστικό ρεύμα: 40Α, κατάλληλο για μεγαλύτερα ηλεκτρικά συστήματα ρεύματος.

Προστασία διαρροών: Με υψηλή ευαισθησία και ακρίβεια, μπορεί να ανιχνεύσει το ρεύμα διαρροής και να κόψει την τροφοδοσία ρεύματος σε πολύ σύντομο χρονικό διάστημα.

Απόδοση ασφαλείας: Συμμορφώνεται με διεθνή πρότυπα όπως το IEC/EN61008.1 και το GB16916.1, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία του προϊόντος.

Πεδίο εφαρμογής της εφαρμογής: Χρησιμοποιείται ευρέως σε βιομηχανικά, εμπορικά, ψηλά και αστικά κτίρια για την παροχή ολοκληρωμένης προστασίας για το ηλεκτρικό σύστημα.

Αρχή λειτουργίας

Το RCCB B μοντέλο υπολειμματικού διακόπτη ρεύματος βασίζεται στον μετασχηματιστή ρεύματος μηδενικής αλληλουχίας. Κάθε φάση αγώγιμης διέρχεται μέσω ενός μετασχηματιστή ρεύματος μηδενικής αλληλουχίας, η δευτερεύουσα πλευρά του οποίου συνδέεται με ηλεκτρομαγνητική συγκράτηση. Υπό κανονικές συνθήκες, το άθροισμα του φορέα των ρευμάτων φάσης μέσω του μετασχηματιστή ρεύματος μηδενικού αλληλουχίας είναι μηδέν, οπότε η ροή μέσω του μετασχηματιστή είναι μηδέν, η δευτερεύουσα τάση εξόδου είναι επίσης μηδενική και ο διακόπτης κυκλώματος δεν θα λειτουργεί. Ωστόσο, μόλις το ρεύμα διαρροής αυξήσει και οδηγεί τη δευτερεύουσα τάση εξόδου της πλευράς για να αναπτυχθεί σε ένα ορισμένο επίπεδο, η ηλεκτρομαγνητική απελευθέρωση ενεργοποιείται, οδηγώντας τον μηχανισμό λειτουργίας για να ενεργεί και να αποσυνδεθεί οι επαφές που συνδέονται με την τροφοδοσία ρεύματος, πραγματοποιώντας έτσι την προστασία των διαρροών.

Επιλογή και εγκατάσταση

Επιλογή: Κατά την επιλογή ενός RCCB, θα πρέπει να λαμβάνεται υπόψη οι παράμετροι όπως η ονομαστική τάση, το ονομαστικό ρεύμα, το ρεύμα δράσης διαρροής και ο χρόνος δράσης του ηλεκτρικού συστήματος. Είναι επίσης απαραίτητο να επιλέξετε ένα κατάλληλο RCCB ανάλογα με τον τύπο προστασίας που απαιτείται (π.χ. άμεση προστασία επαφής ή έμμεση προστασία επαφής).

Εγκατάσταση: Το RCCB θα πρέπει να εγκατασταθεί στο εισερχόμενο άκρο του ηλεκτρικού συστήματος ή σε μια γραμμή διακλάδωσης για να εξασφαλιστεί πλήρης προστασία ολόκληρου του ηλεκτρικού συστήματος ή μιας συγκεκριμένης γραμμής κλάδου. Κατά τη διάρκεια της εγκατάστασης, τα σχετικά πρότυπα και οι κωδικοί θα πρέπει να παρατηρηθούν αυστηρά ώστε να διασφαλίζονται η σωστή σύνδεση και η αξιόπιστη λειτουργία του RCCB.
