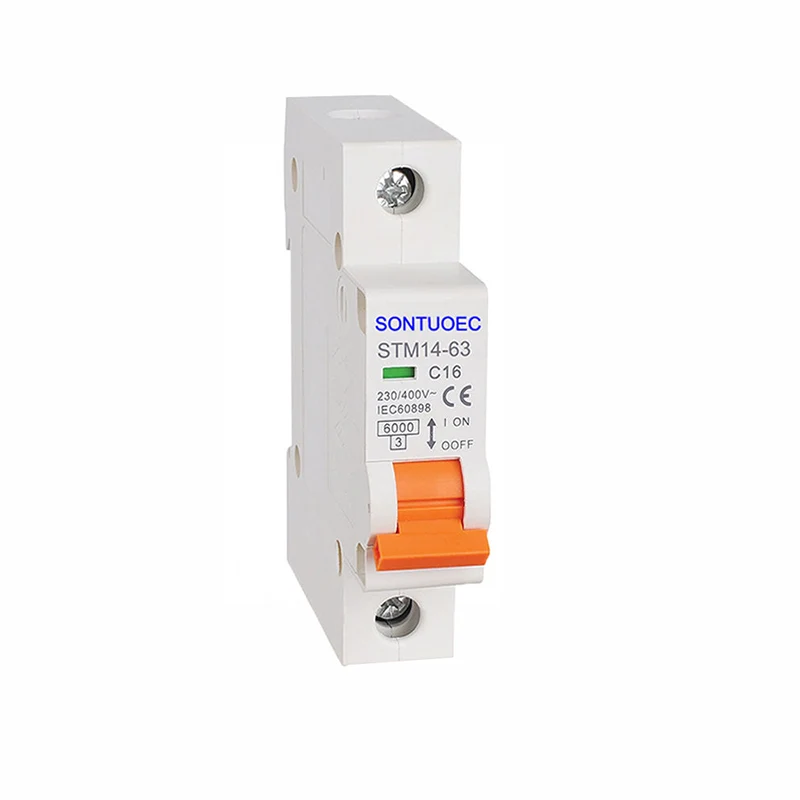

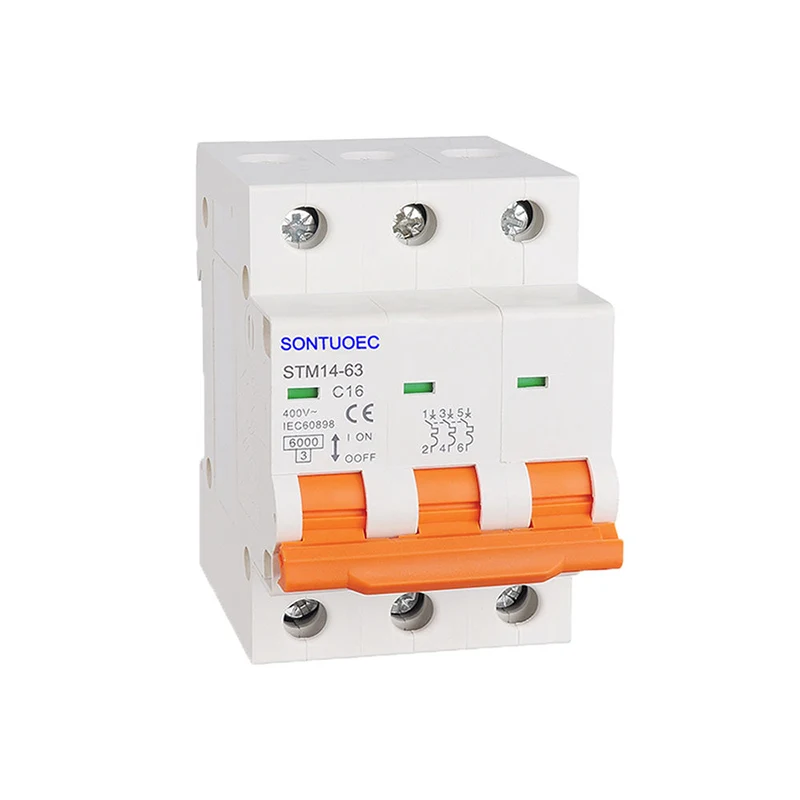

Mini MCB μικροσκοπικός διακόπτης κυκλώματος

Ο μικροσκοπικός διακόπτης του MCB MCB είναι ένας αυτόματα λειτουργικός ηλεκτρικός διακόπτης που έχει σχεδιαστεί για να προστατεύει τα ηλεκτρικά κυκλώματα από βλάβες που προκαλούνται από υπερφόρτωση ή βραχυκύκλωμα. Είναι σε θέση να ενεργοποιήσει, να μεταφέρει και να σπάει το ρεύμα υπό κανονικές συνθήκες κυκλώματος, καθώς και να ενεργοποιηθεί, να μεταφέρει για ένα συγκεκριμένο χρονικό διάστημα και να σπάσει το ρεύμα υπό καθορισμένες μη φυσιολογικές συνθήκες κυκλώματος.

Μοντέλο:STM14-63

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο	STM14-63
Πρότυπο	IEC60898-1
Πόλος	1p, 2p, 3p, 4p
Καμπύλη σκάλας	Β, Γ, Δ
Χαρακτηρισμένη χωρητικότητα βραχυκυκλώματος (ICN)	3ka, 4.5ka, 6ka
Ονομαστικό ρεύμα (IN)	1,2,4,610,16,20,25,32,40,50,63A
Ονομαστική τάση (ΟΗΕ)	AC230 (240)/400 (415) V
Μαγνητικές απελευθερώσεις	B Καμπύλη: Μεταξύ 3in και 5 in C Curve: Μεταξύ 5in και 10in D Curve: Μεταξύ 10in και 14in
Ηλεκτρο-μηχανική αντοχή	Πάνω από 6000 κύκλοι

Χαρακτηριστικά και πλεονεκτήματα

Μικρό μέγεθος: Το μίνι MCB μικροσκοπικό διακόπτη χαρακτηρίζεται από μικρό μέγεθος και ελαφρύ βάρος, το οποίο είναι εύκολο να εγκατασταθεί και να χρησιμοποιηθεί.

Αξιόπιστη λειτουργία: Η εσωτερική δομή και τα υλικά της είναι καλά σχεδιασμένα για να διασφαλιστεί ότι η τροφοδοσία είναι αποκομμένη γρήγορα όταν υπάρχει υπερφόρτωση ή βραχυκύκλωμα στο κύκλωμα για την προστασία του ηλεκτρικού εξοπλισμού και της προσωπικής ασφάλειας.

Χρησιμοποιείται ευρέως: Χρησιμοποιείται ευρέως σε οικιστικά, εμπορικά κτίρια και βιομηχανικές εγκαταστάσεις ως την πιο συχνά χρησιμοποιούμενη συσκευή προστασίας τερματικών στην οικοδόμηση συσκευών ηλεκτρικής τερματικής κατανομής.

Αρχή λειτουργίας

Το MINI MCB εργάζεται με την αρχή της προστασίας βραχυκυκλώματος και υπερφόρτωσης παρακολουθώντας το ρεύμα. Όταν ένα σφάλμα βραχυκυκλώματος εμφανίζεται σε ένα κύκλωμα, το MCB θα αποσυνδέσει αμέσως το κύκλωμα για να αποτρέψει το υπερβολικό ρεύμα από την πρόκληση πυρκαγιάς και άλλων περιστατικών ασφαλείας. Όταν υπάρχει υπερφόρτωση στο κύκλωμα, το MCB θα καθυστερήσει την αποσύνδεση του κυκλώματος για ένα συγκεκριμένο χρονικό διάστημα για την προστασία του ηλεκτρικού εξοπλισμού από ζημιές. Επιπλέον, ορισμένα μίνι MCBs έχουν μια συνάρτηση προστασίας υπερβολικής τάσης που κόβει το κύκλωμα όταν η τάση είναι ανώμαλη (πολύ υψηλή) για να αποφευχθεί η ζημιά στον ηλεκτρικό εξοπλισμό.

Τύποι και επιλογές

Τα μίνι MCB είναι διαθέσιμα σε διάφορους τύπους για να καλύψουν τις ανάγκες των διαφορετικών ηλεκτρικών συστημάτων. Οι συνήθεις τύποι περιλαμβάνουν:

Πρότυπο: Συνήθως χρησιμοποιούνται σε οικιστικά και εμπορικά κτίρια με παραμέτρους όπως ονομαστικό εύρος ρεύματος, ονομαστική τάση, χωρητικότητα αποσύνδεσης βραχυκυκλώματος και αριθμός πόλων.

Απομονωμένο: Μπορεί να απομονώσει πλήρως την πηγή ενέργειας και το φορτίο για ασφαλή συντήρηση των ηλεκτρικών συστημάτων.

Τμυκογενεμένο τύπο κυκλώματος: εντός της ονομαστικής περιοχής ρεύματος, η συνάρτηση αποσύνδεσης του MCB μπορεί να μεταβεί για να διατηρήσει την ενεργοποιημένη κατάσταση του τμήματος του κυκλώματος.

Τύπος υπολειμματικού ρεύματος: Επίσης γνωστοί ως διακόπτες προστασίας διαρροών, είναι σε θέση να ανιχνεύσουν σφάλματα διαρροής σε κυκλώματα και να κόβουν αυτόματα την τροφοδοσία.

Τύπος προστασίας υπερφόρτωσης: ικανός να ανιχνεύει υπερβολικό ρεύμα και να κόβει την ισχύ για την προστασία του ηλεκτρικού εξοπλισμού και των καλωδίων.

Τύπος πολλαπλών λειτουργιών: Ενσωματώνει μια ποικιλία λειτουργιών, όπως προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος και προστασία διαρροής.

Τύπος ελέγχου: Επιτρέπει στον χειριστή να ανοίξει ή να κλείσει με το χέρι το κύκλωμα για έλεγχο ηλεκτρικού εξοπλισμού.

Κατά την επιλογή MINI MCBS, πρέπει να ληφθούν υπόψη παράγοντες όπως η ονομαστική τάση, το ονομαστικό ρεύμα, η χωρητικότητα θραύσης, τα χαρακτηριστικά λειτουργίας και οι περιβαλλοντικές συνθήκες. Είναι επίσης απαραίτητο να επιλέξετε τον κατάλληλο τύπο MCB σύμφωνα με τις συγκεκριμένες απαιτήσεις κυκλώματος και φόρτωσης.
