Επαφή AC τύπου LC1-N

Οι επαφές AC τύπου LC1-N είναι κατάλληλοι για χρήση σε κυκλώματα με AC 50Hz ή 60Hz, τάσεις έως 660V (έως 690V για ορισμένα μοντέλα) και ρεύματα μέχρι 95Α. Χρησιμοποιείται για τη σύνδεση και το σπάσιμο κυκλωμάτων σε μεγάλες αποστάσεις, καθώς και συχνά ξεκινούν και ελέγχουν τους κινητήρες AC.

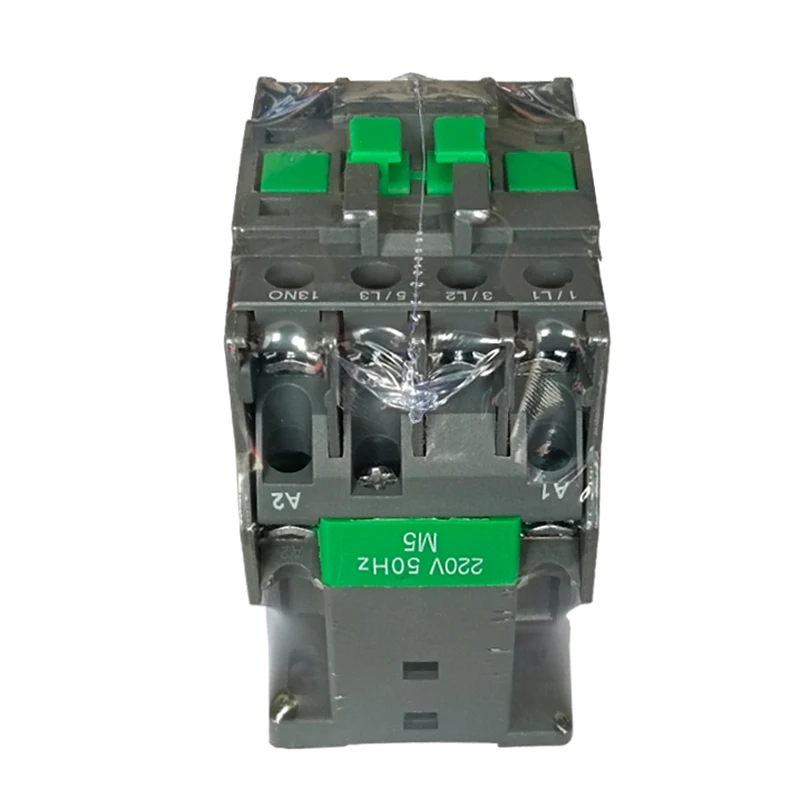

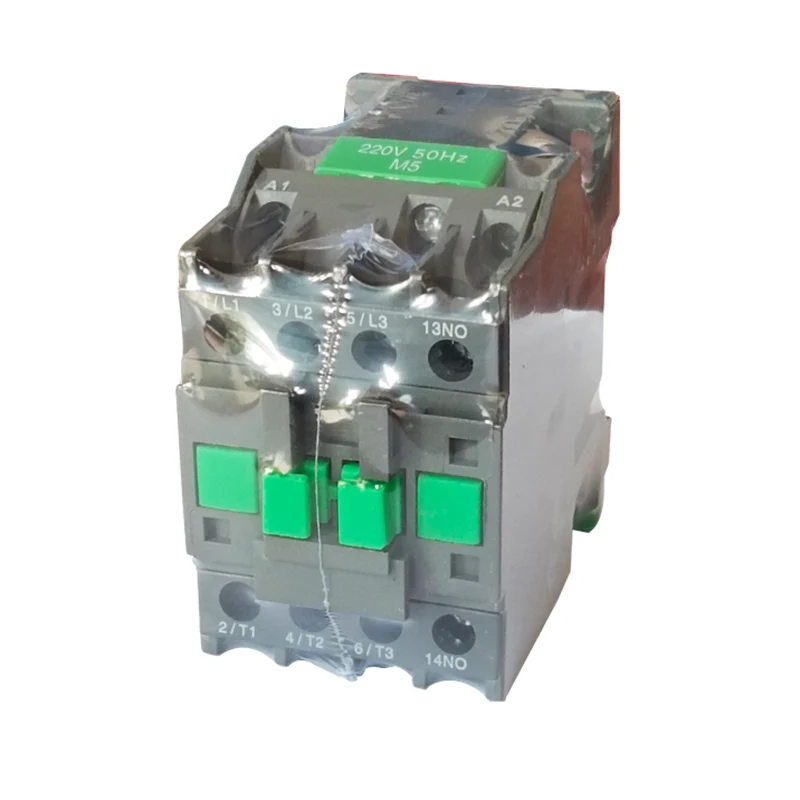

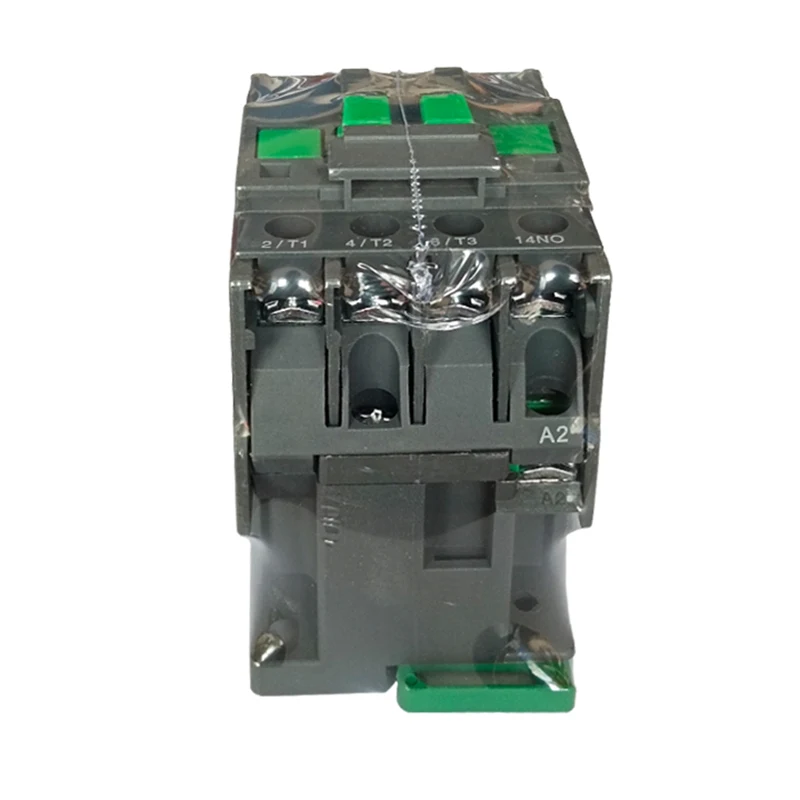

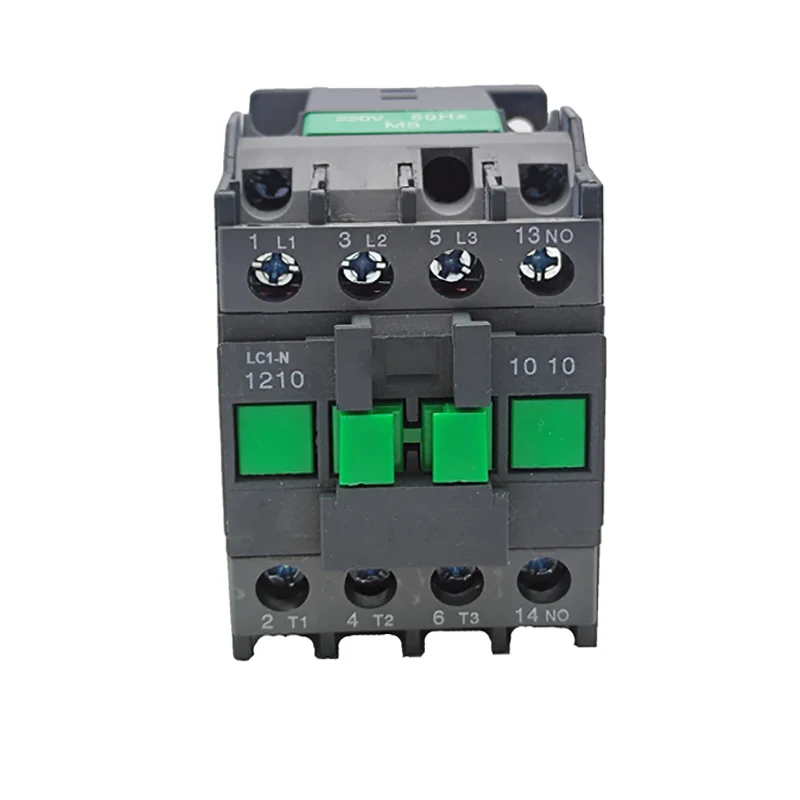

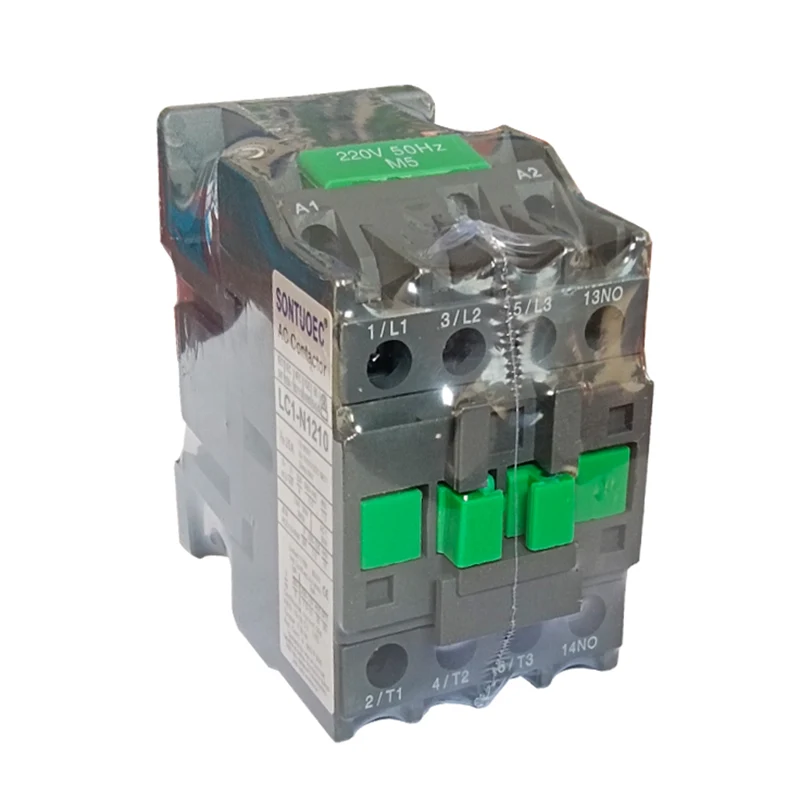

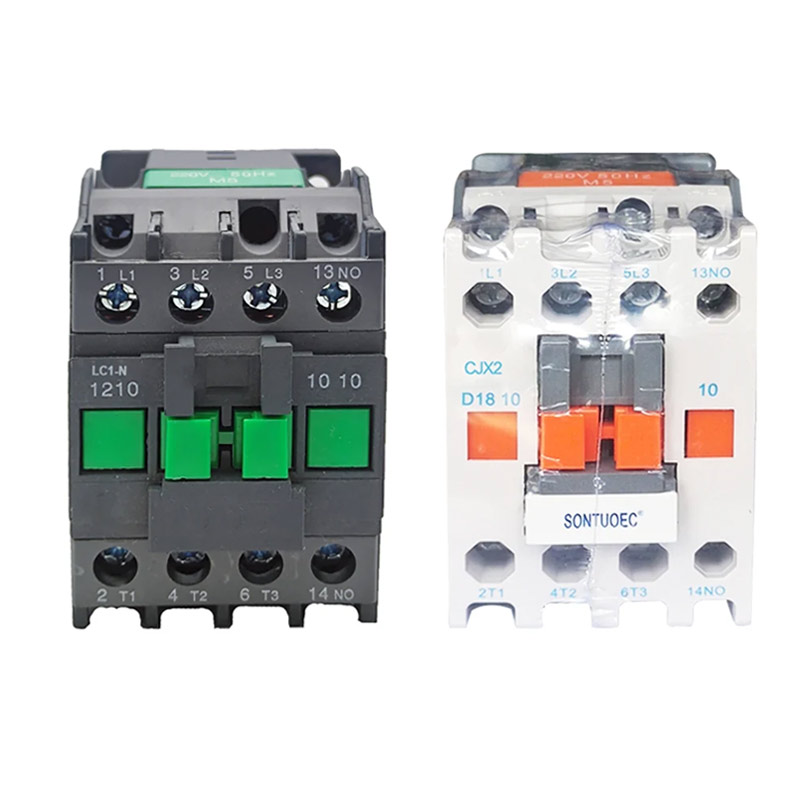

Μοντέλο:LC1-N1210

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Βαθμολογημένο ρεύμα εργασίας (α)	AC3	9	12	18	25	32	40	50	65	80	95
Βαθμολογημένο ρεύμα εργασίας (α)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard Power Ratings της 3ης φάσης Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ονομασμένο ρεύμα θερμότητας (α)		20	20	32	40	50	60	80	80	125	125
Ηλεκτρική ζωή	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ηλεκτρική ζωή	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Μηχανική ζωή (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Αριθμός επαφών	3p+όχι					3p+NC+όχι
Αριθμός επαφών	3p+NC					3p+NC+όχι

Δομικά χαρακτηριστικά

Modular Design: Το LC1-N Type AC Contactor υιοθετεί τον αρθρωτό σχεδιασμό με πλήρη συνδυασμό λειτουργιών, ο οποίος είναι βολικός για τους χρήστες να επιλέγουν και να συνδυάζουν ανάλογα με τις ανάγκες τους.

Ηλεκτρομαγνητικό σύστημα: συμπεριλαμβανομένου του ηλεκτρομαγνητικού πηνίου και του πυρήνα σιδήρου, το οποίο αποτελεί σημαντικό μέρος του επαφών, βασιζόμενοι σε αυτό για να οδηγήσει το κλείσιμο και την αποσύνδεση των επαφών.

Σύστημα επικοινωνίας: συμπεριλαμβανομένης της κύριας επαφής και της βοηθητικής επαφής. Η κύρια επαφή χρησιμοποιείται για τη σύνδεση και τη διάσπαση του κύριου κυκλώματος και τον έλεγχο του μεγαλύτερου ρεύματος. Η βοηθητική επαφή βρίσκεται στο κύκλωμα ελέγχου για να ικανοποιήσει τις απαιτήσεις διαφόρων μεθόδων ελέγχου.

Σύστημα σβήνοντας τόξο: Εξοπλισμένο με συσκευή σβήνοντας τόξο, γενικά ημι-κλειστό διαμήκους σχισμής πηλού κάλυμμα σβήνει και εξοπλισμένο με ένα ισχυρό μαγνητικό κύκλωμα τόξου για να εξασφαλίσει ότι οι επαφές για να σπάσουν το κύκλωμα που παράγεται από το τόξο είναι αξιόπιστα σβήνει, μειώνει τις ζημιές ARC στις επαφές.

Η αρχή της λειτουργίας

Όταν το κύκλωμα ελέγχου ενεργοποιείται, το ηλεκτρομαγνητικό πηνίο δημιουργεί ένα μαγνητικό πεδίο, το οποίο προσελκύει τον πυρήνα σιδήρου για να οδηγήσει τις επαφές για να κλείσει, συνδέοντας έτσι το κύριο κύκλωμα του συμπιεστή. Όταν το κύκλωμα ελέγχου είναι απενεργοποιημένο, το μαγνητικό πεδίο εξαφανίζεται, ο πυρήνας σιδήρου επαναφέρεται κάτω από τη δράση του ελατηρίου, η επαφή αποσυνδέεται και αποσυνδέεται επίσης το κύριο κύκλωμα του συμπιεστή.

Κύριες τεχνικές παραμέτρους

Τάση τροφοδοσίας ελέγχου ονομαστικής ρεύματος: συμπεριλαμβανομένων των 24V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V και άλλων επιλογών.

Τάση αναρρόφησης: Συνήθως (0.85 ~ 1.1) φορές την ονομαστική τάση τροφοδοσίας ελέγχου.

Τάση απελευθέρωσης: Συνήθως (0,2 ~ 0,75) φορές την ονομαστική τάση τροφοδοσίας ελέγχου.

Χρόνος αναρρόφησης: Ανάλογα με το μοντέλο, ο χρόνος αναρρόφησης ποικίλλει, συνήθως μεταξύ 12 ~ 35ms.

Χρόνος απελευθέρωσης: Και πάλι, ο χρόνος απελευθέρωσης ποικίλλει ανάλογα με το μοντέλο, γενικά μεταξύ 4 ~ 20ms.

Ηλεκτρική ζωή: Στην κατηγορία AC-3, η ηλεκτρική ζωή μπορεί να είναι εκατοντάδες χιλιάδες φορές σε εκατομμύρια φορές.

Μηχανική ζωή: Η μηχανική ζωή είναι συνήθως στην περιοχή εκατομμυρίων έως 10 εκατομμυρίων κύκλων.

LC1- N Type AC Contactor
