Οικοποιητής οικιακής AC

Οι STH8-100 Series Household AC επαφές έχουν σχεδιαστεί κυρίως για AC 50Hz (ή 60Hz), με ονομαστική τάση λειτουργίας έως 400V. Έχουν ονομαστικό λειτουργικό ρεύμα έως 100Α υπό κατηγορία χρήσης AC-7A και έως 40Α υπό κατηγορία χρήσης AC-7B. Αυτοί οι επαφές χρησιμοποιούνται για τον έλεγχο των χαμηλών ή ελαφρώς επαγωγικών φορτίων σε κατοικημένες και παρόμοιες εφαρμογές, καθώς και για τον έλεγχο των φορτίων αυτοκινήτων των νοικοκυριών. Το προϊόν εφαρμόζεται κυρίως σε σπίτια, ξενοδοχεία, διαμερίσματα, κτίρια γραφείων, δημόσια κτίρια, εμπορικά κέντρα, αθλητικούς χώρους κ.λπ. για την επίτευξη αυτοματοποιημένων λειτουργιών ελέγχου. Συμμόρφωση με πρότυπα: IEC61095, GB/T17885.

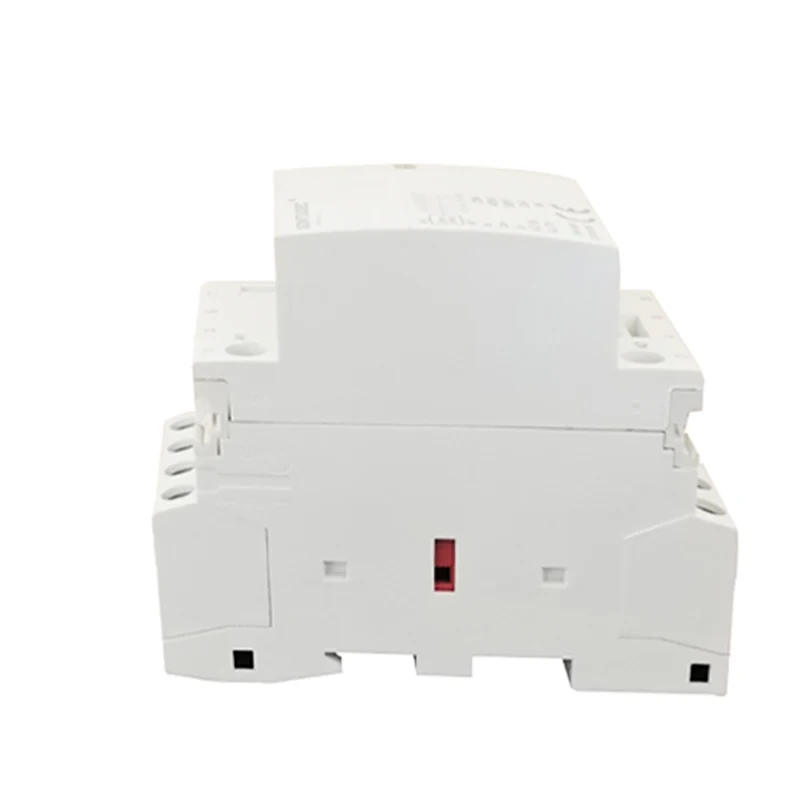

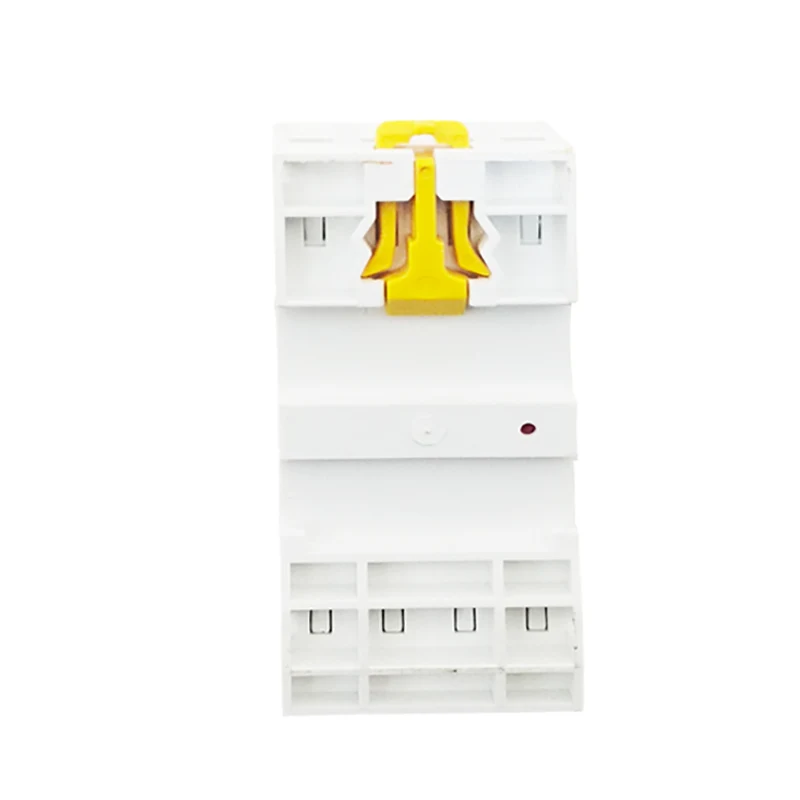

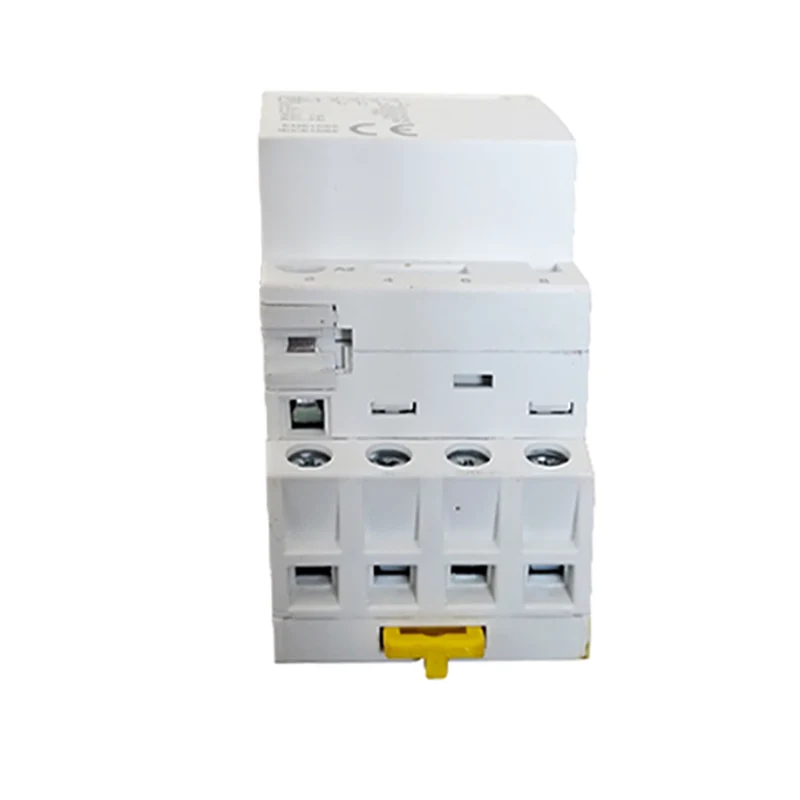

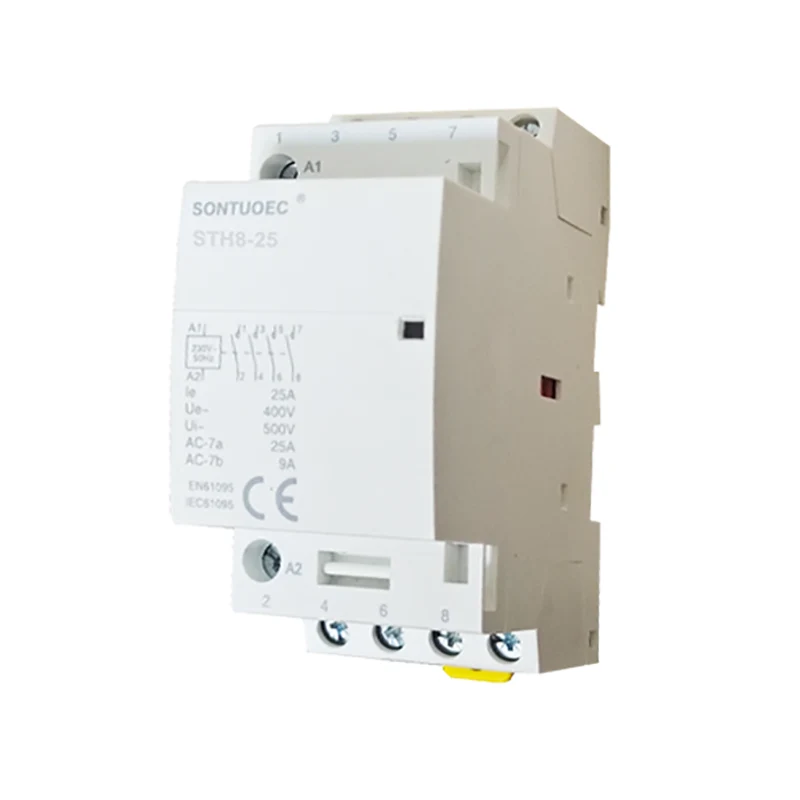

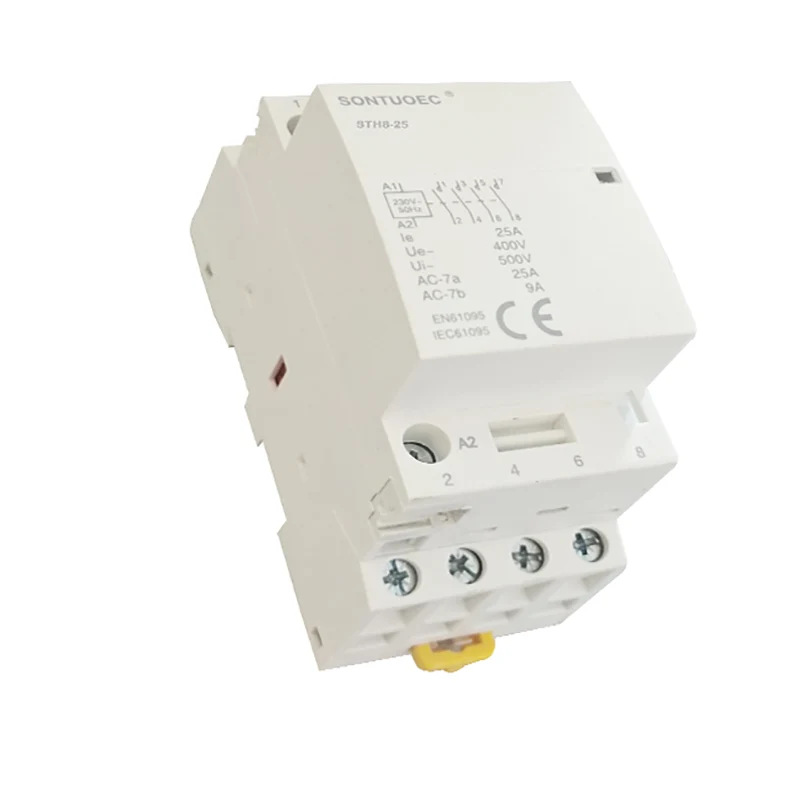

Μοντέλο:STH8-25

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος	φυλής
Βαθμολογία α	16	20	25	32	40	63	100
Βοηθήματα	Ναί
Αναστολή βοηθητικός	Ναί
Μπαστούνι Βοηθητικό έλεγχος από κίτρινος κλιπ	Ναί

Τύπος					Πλάτος σε 9mm δομοστοιχεία

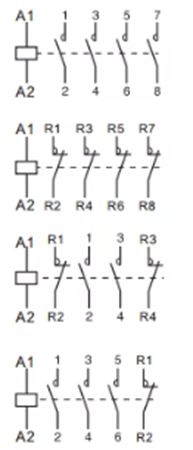

1P	Βαθμολογία (LN) AC-7A	Βαθμολογία (LN) AC-7A	Ελεγχος δυναμικό (VAC) (50Hz)	Επαφή
	16α	6α	24	1NO	2
	20α	7α	110	1NC
	25α	9α	230
2P
	16α	6α	24	2ο nono	2
	20α	7α	110	1NO+1NC
	25α	9α	230	2NC
	32α	12α	24	2ο nono	4
	40α	18α	110	1NO+1NC
	63α	25α	230	2NC
	100α	_	24		6
			110	2ο nono
			230
3ρ
	16α	6α	24	3NO	4
	20α	7α	110	3NC
	25α	9α	230
	32α	12α	24	3NO	6
	40α	18α	110	3NC
	63α	25α	230
4ρ
	16α	6α	24	4NO	4
	20α	7α	110	4NC
	25α	9α	230	2NO+2NC 3NO+1NC
	32α	12α	24	4NO	6
	40α	18α	110	4NC
	63α	25α	230	2NO+2NC 3NO+1NC
	100α	_	24	4NO	12
			110
			230

Κύρια δομή

Το Household AC Contactor συνήθως αποτελείται από τα ακόλουθα μέρη:

Σύστημα επαφών: συμπεριλαμβανομένων των κύριων επαφών και των βοηθητικών επαφών. Η κύρια επαφή χρησιμοποιείται για να ενεργοποιηθεί και να σπάσει το κύριο κύκλωμα, το οποίο συνήθως έχει μεγαλύτερο ονομαστικό ρεύμα. Η βοηθητική επαφή χρησιμοποιείται για να ενεργοποιήσει και να σπάσει το κύκλωμα ελέγχου, το οποίο έχει μικρότερο ονομαστικό ρεύμα.

Ηλεκτρομαγνητικό σύστημα: Αποτελείται από πυρήνα σιδήρου, οπλισμό και πηνίο. Όταν το πηνίο ενεργοποιείται, ο πυρήνας δημιουργεί ένα μαγνητικό πεδίο που προσελκύει το οπλισμό και κλείνει τις επαφές. Όταν το πηνίο είναι απο-ενεργοποιημένο, το μαγνητικό πεδίο εξαφανίζεται, ο οπλισμός απελευθερώνεται και οι επαφές είναι σπασμένες.

Συσκευή πυροδότησης τόξου: Χρησιμοποιείται για την κατάσβεση του τόξου όταν αποσυνδέονται οι επαφές, εμποδίζοντας το τόξο να προκαλέσει βλάβη στις επαφές.

Κέλυφος και αξεσουάρ: Το κέλυφος χρησιμοποιείται για την προστασία των εσωτερικών εξαρτημάτων από την επίδραση του εξωτερικού περιβάλλοντος. Τα αξεσουάρ περιλαμβάνουν βραχίονες τοποθέτησης, τερματικά κ.λπ., τα οποία χρησιμοποιούνται για την πραγματοποίηση της εγκατάστασης και της καλωδίωσης του επαφών.

Αρχή λειτουργίας

Η αρχή λειτουργίας των οικιακών επαφών AC βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής. Όταν το πηνίο ενεργοποιηθεί, ο πυρήνας σιδήρου δημιουργεί ένα μαγνητικό πεδίο που προσελκύει το οπλισμό και κλείνει τις επαφές. Όταν το πηνίο είναι απενεργοποιημένο, το μαγνητικό πεδίο εξαφανίζεται, ο οπλισμός απελευθερώνεται και οι επαφές αποσυνδέονται. Με τον έλεγχο της ενεργοποίησης και της απελευθέρωσης του πηνίου, μπορεί να πραγματοποιηθεί τηλεχειριστήριο και προστασία των οικιακών κυκλωμάτων.

Τεχνικές παραμέτρους

Οι κύριες τεχνικές παράμετροι των επαφών του οικιακού εναλλασσόμενου ρεύματος περιλαμβάνουν ονομαστική τάση, ονομαστικό ρεύμα, ονομαστική συχνότητα, σύνδεση και χωρητικότητα θραύσης και ούτω καθεξής. Η επιλογή αυτών των παραμέτρων θα πρέπει να καθορίζεται ανάλογα με την πραγματική κατάσταση του κύκλου των νοικοκυριών για να εξασφαλιστεί η κανονική λειτουργία και η ασφαλής χρήση του επαφών.

Ονομαστική τάση: αναφέρεται στο επίπεδο τάσης όταν ο επαφής λειτουργεί κανονικά.

Ονομαστικό ρεύμα: αναφέρεται στο μέγιστο ρεύμα που ο επαφής μπορεί να αντέξει για μεγάλο χρονικό διάστημα κάτω από την ονομαστική τάση.

Ονομαστική συχνότητα: Η συχνότητα της τροφοδοσίας όταν ο επαφής λειτουργεί κανονικά.

Σύνδεση και χωρητικότητα θραύσης: Το μέγιστο ρεύμα που ο επαφής μπορεί να συνδεθεί αξιόπιστα και να σπάσει κάτω από τις καθορισμένες συνθήκες.
