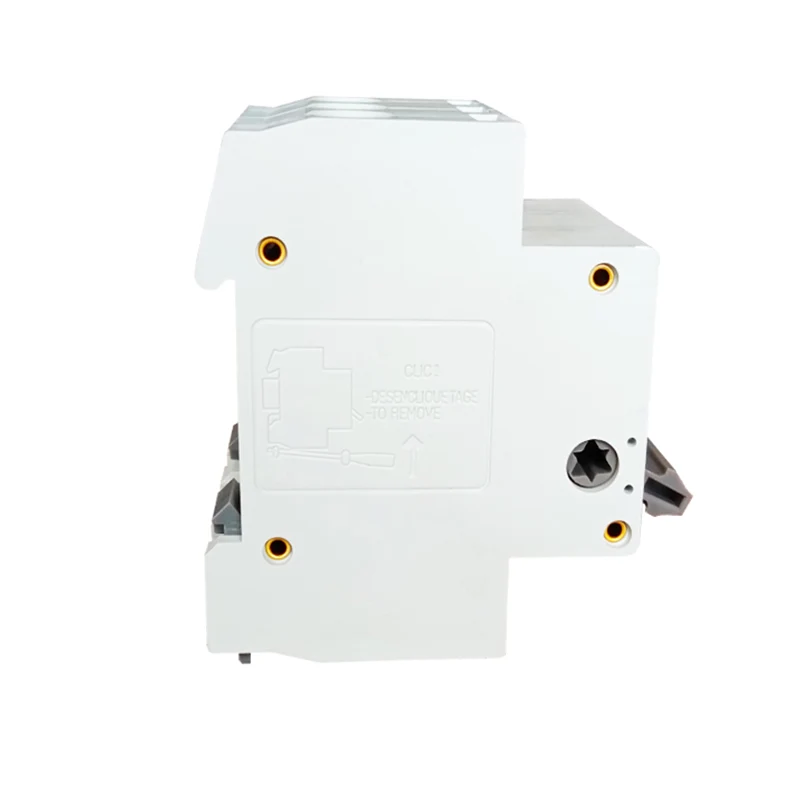

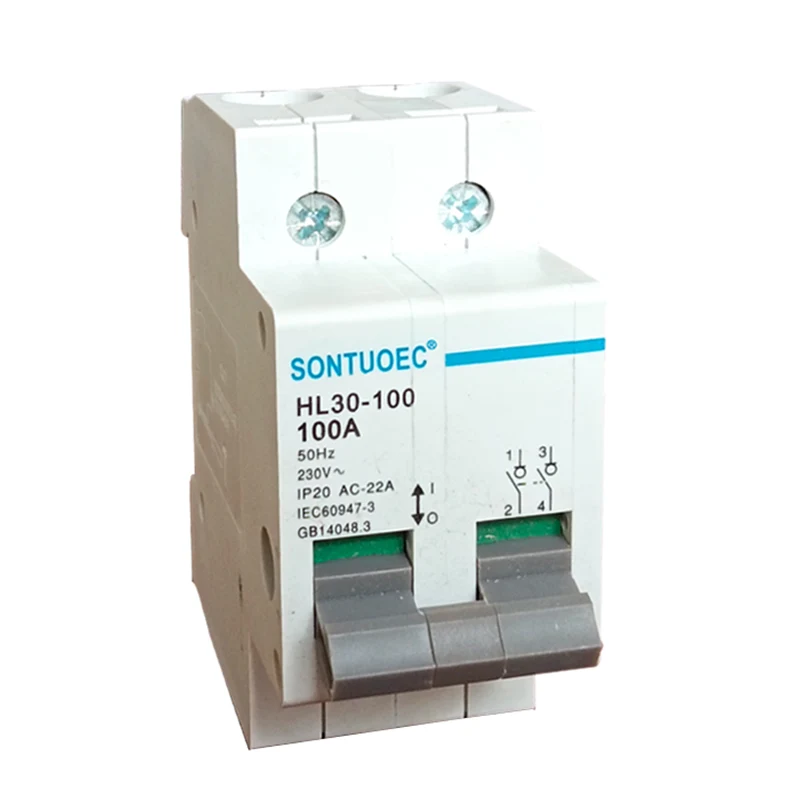

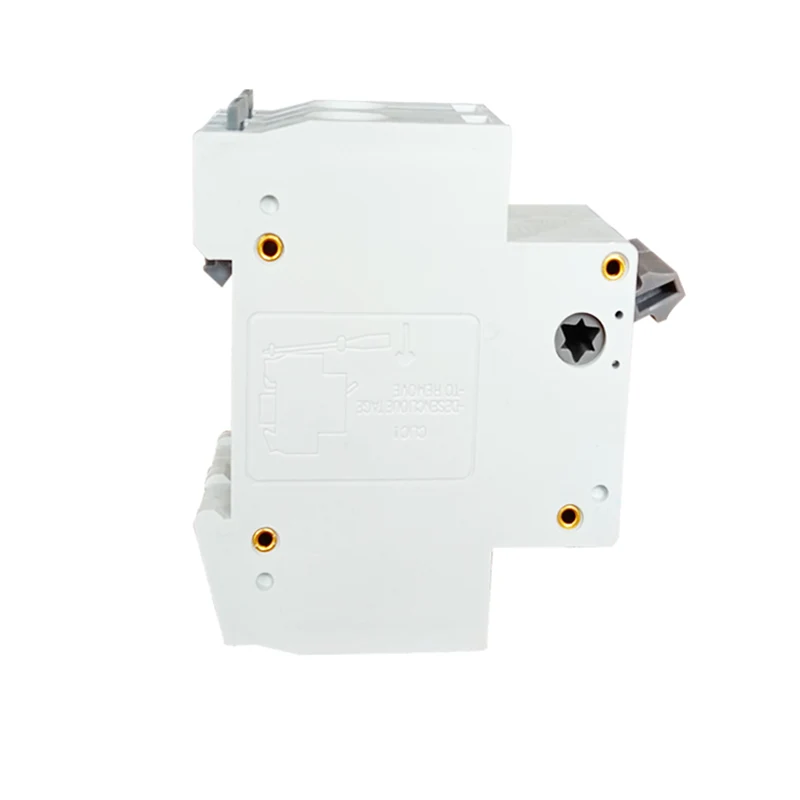

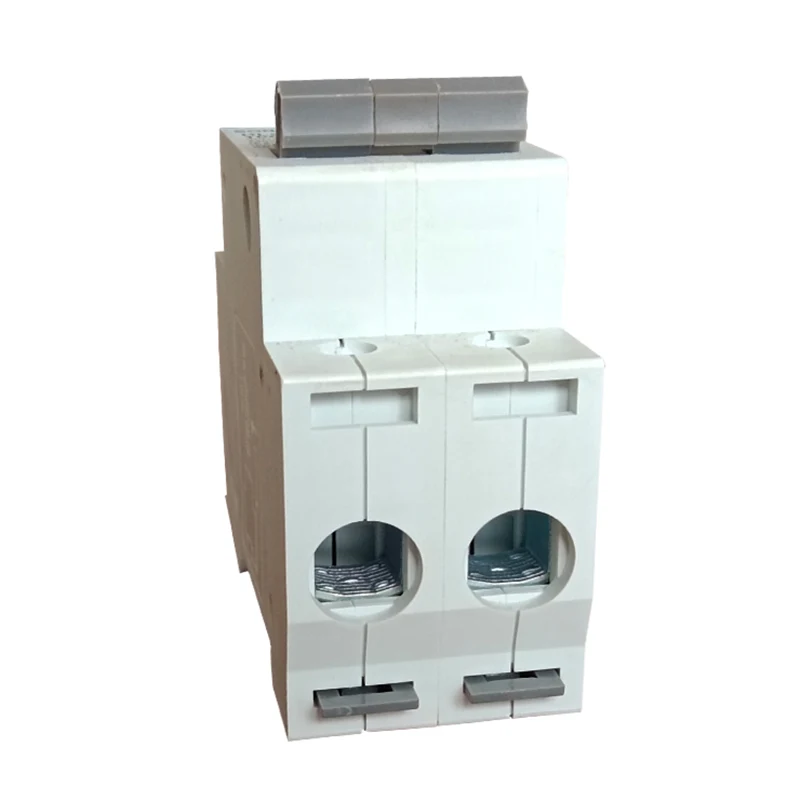

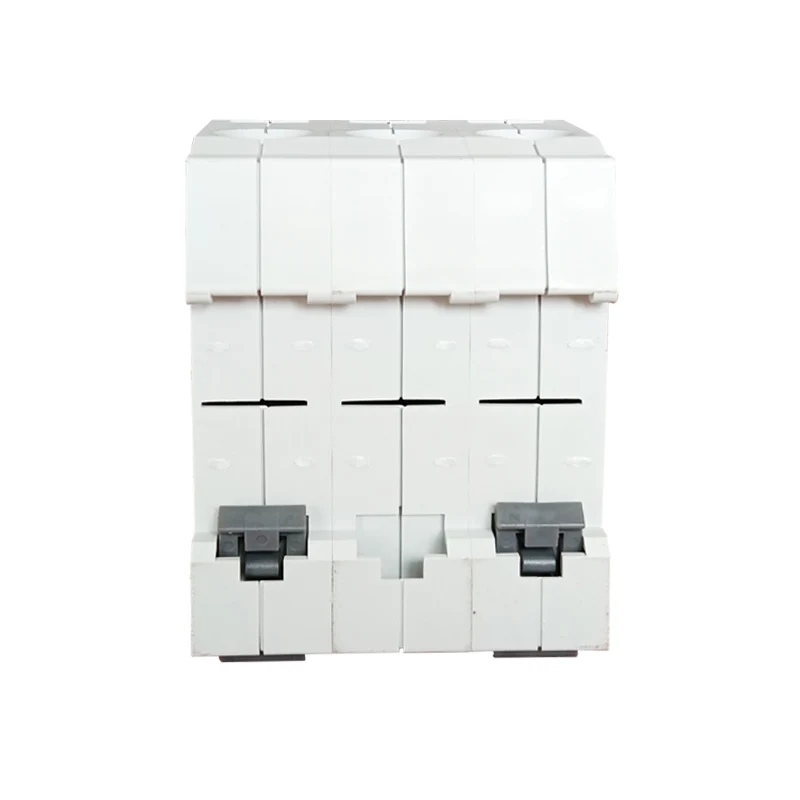

Διακόπτης απομονωτή HL30-100

Το Sontuoec είναι προμηθευτής και χονδρέμπορος του διακόπτη απομονωτή HL30-100 με ανταγωνιστική ποιότητα και τιμή στην Κίνα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Όνομα προϊόντος	Διακόπτης απομονωτή σειράς HL-30
Πόλος	1p 2p 3p 4p
Ονομαστικός Ρεύμα	16,25Α, 40Α, 63Α, 80Α, 100Α, 125Α
Ονομαστικός Δυναμικό	1P: AC230V 2p, 3p.4p: AC400V
Τάση μόνωσης Ui	690V
Ονομαστικός Ώθηση αντοχή τάσης (1.2/50) uimp	6KV
Βαθμολογημένη σύντομη Το κύκλωμα αντέξτε το ρεύμα ICW	12le/1s
Βαθμολογημένη σύντομη Δυνατότητα παραγωγής κυκλώματος ICM	20LE/0.1S
Βαθμολογία και χωρητικότητα σπασίματος	3IE, 1.05ue, cosφ = 0.8
Χρήση κατηγορίας	AC-21B, AC-22A
Ηλεκτρικός Ζωή	1500
Μηχανικός Ζωή	8500
Ρύπανση Βαθμός	3
Αποθήκευση Θερμοκρασία	-35ºC ~ +70ºC
Εγκατάσταση υψόμετρο	<2000 μ.
Ανώτατο όριο Χωρητικότητα καλωδίωσης (NM²)	16 (20α ~ 63α) 50 (80a ~ 125a)
Ανώτατο όριο Ροπή περιορισμού	2.0 (20Α ~ 63Α) 3.5 (80α ~ 125α)

Αρχή λειτουργίας

Η αρχή της λειτουργίας του διακόπτη απομονωτή HL30-100 είναι σχετικά απλός. Περιέχει μία ή περισσότερες επαφές που μπορούν να ανοίξουν ή να κλείσουν όταν λειτουργεί ο διακόπτης. Όταν οι επαφές είναι κλειστές, τα κύτταρα στο πακέτο της μπαταρίας συνδέονται, επιτρέποντας να περάσει το ρεύμα. Όταν οι επαφές είναι ανοιχτές, η σύνδεση μεταξύ των κυττάρων είναι σπασμένη και το ρεύμα δεν μπορεί να ρέει.

Σενάρια εφαρμογής

1p, 2p, 3p, 4p Micro Switch Disconnector (MSD). Όταν ανοίξει ο διακόπτης απομόνωσης HL30-100, υπάρχει απόσταση μόνωσης μεταξύ των επαφών και του προφανούς σημείου αποσύνδεσης σύμφωνα με την απαίτηση του σταθμού. Μπορεί να χρησιμοποιηθεί ως κύριος διακόπτης ή να ανοίξει ή να κλείσει το κύκλωμα.
