Ηλεκτρονικός επαφής

Ο ηλεκτρονικός επαφής υψηλής ποιότητας Sontuoec εφαρμόζεται κυρίως στα κυκλώματα, η ονομαστική τάση έως και 660V, AC 50Hz ή 60Hz, ονομασμένο ρεύμα έως 95α, για την κατασκευή και το σπάσιμο, την εκκίνηση και τον έλεγχο του κινητήρα AC. Σε συνδυασμό με το βοηθητικό μπλοκ επαφής, τη συσκευή καθυστέρησης χρονοδιακόπτη και τη συσκευή διασύνδεσης κ.λπ., γίνεται ο επαφής καθυστέρησης, μηχανικός επαφής αλληλένδας, Star-Delta Starter. Μετατρέπεται σε ηλεκτρομαγνητικό εκκινητή όταν λειτουργεί μαζί με ένα αντίστοιχο θερμικό ρελέ, το οποίο μπορεί να προστατεύσει το κύκλωμα υπερφόρτωσης. Ο επαφής παράγεται σύμφωνα με το IEC60947-4-1.

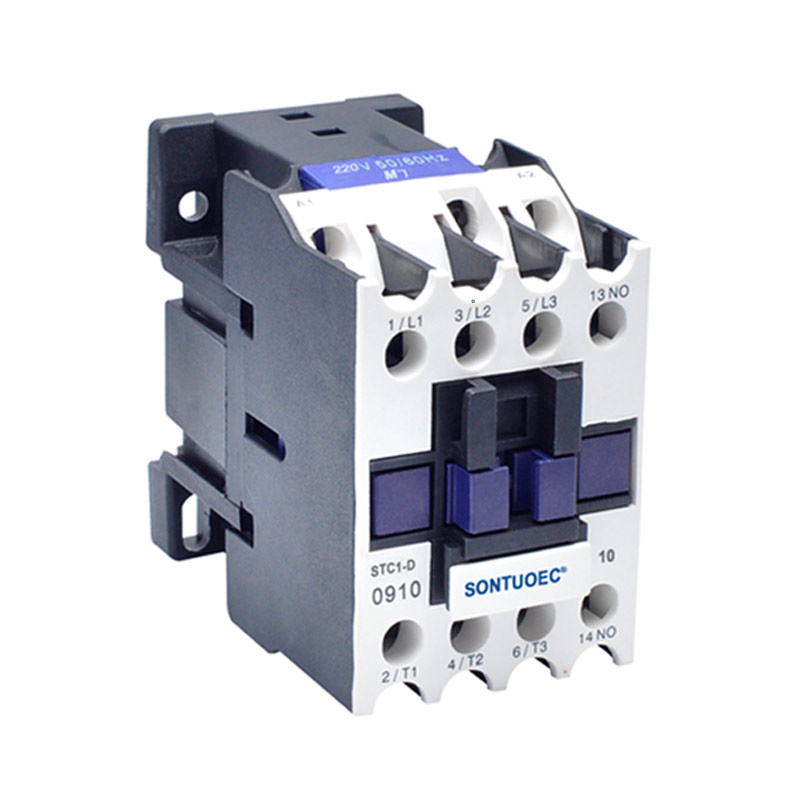

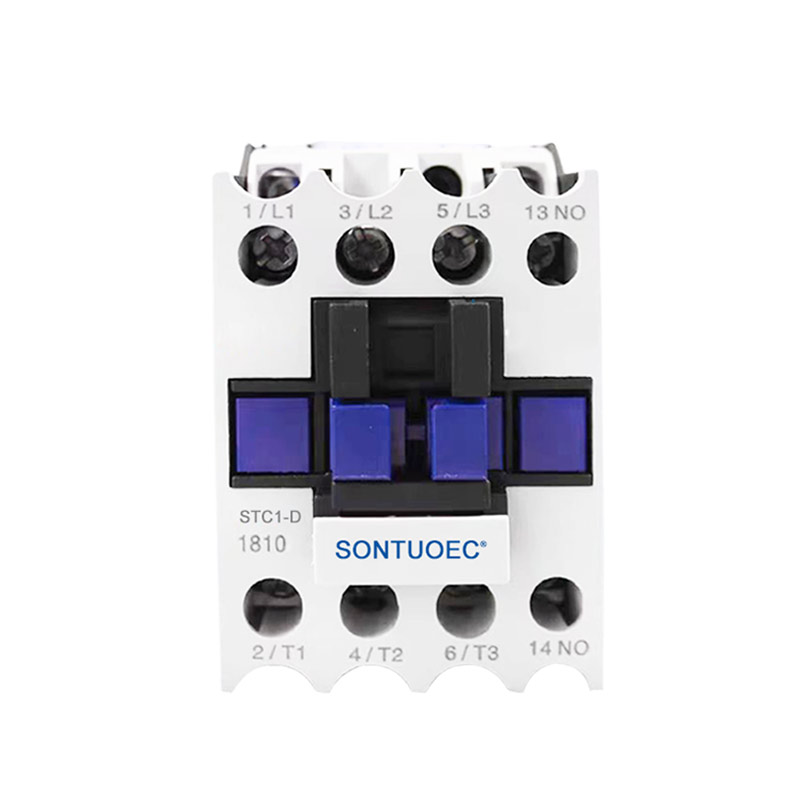

Μοντέλο:STC1-D

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Βαθμολογημένο ρεύμα εργασίας (α)	AC3	9	12	18	25	32	40	50	65	80	95
Βαθμολογημένο ρεύμα εργασίας (α)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Τυποποιημένη βαθμολογία ισχύος 3 φάσεων κινητήρων 50/60Hz στην κατηγορία AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ονομασμένο ρεύμα θερμότητας (α)		20	20	32	40	50	60	80	80	125	125
Ηλεκτρική ζωή	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ηλεκτρική ζωή	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Μηχανική ζωή (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Αριθμός επαφών	3p+όχι					3p+NC+όχι

Χαρακτηριστικά προϊόντος

Υψηλές επιδόσεις: Οι ηλεκτρονικοί επαφές έχουν σχεδιαστεί για να είναι οι μικρότεροι, ελαφρύτεροι και χαμηλότερο κόστος σφραγισμένων επαφών στη βιομηχανία, με τρέχουσες αξιολογήσεις έως 500Α (στους 85 ° C) και μια χωρητικότητα διακοπής του 2000a (στο 320VDC).

Energy Efficient: Η ενσωματωμένη εξοικονόμηση ενέργειας του πηνίου λειτουργεί μόνο σε ισχύ 1,7W Holding (σε 12VDC) και μπορεί να περιορίσει την αντίστροφη ηλεκτρομαγνητική δύναμη (EMF) σε 0V.

Ασφάλεια: Το προϊόν είναι ερμητικά σφραγισμένο για εγγενή ασφάλεια και μπορεί να λειτουργεί σε εκρηκτικά ή σκληρά περιβάλλοντα χωρίς οξείδωση ή μόλυνση του πηνίου ή επαφών, συμπεριλαμβανομένων μεγάλων περιόδων μη λειτουργίας.

Ευελιξία: Προαιρετικές βοηθητικές επαφές παρέχονται για εύκολη παρακολούθηση της θέσης των επαφών ισχύος. Διαθέτει επίσης ευέλικτες συνδέσεις πηνίου/ισχύος.

Σενάρια εφαρμογής

Οι επαφές της ηλεκτρονικής χρησιμοποιούνται σε μια μεγάλη ποικιλία εφαρμογών, συμπεριλαμβανομένων, ενδεικτικά,:

Συστήματα μπαταριών: Ιδιαίτερα κατάλληλα για εφαρμογές της ευρωπαϊκής κοινότητας (ΕΚ) όπου απαιτείται σήμανση CE.

Προστασία και εναλλαγή κυκλώματος: όπως η εναλλαγή και η δημιουργία αντιγράφων ασφαλείας των ρελέ (τύπου III), καθώς και ο έλεγχος ισχύος τάσης DC, η προστασία του κυκλώματος και η ασφάλεια στο σχεδιασμό AIAG QS9000.

Άλλες βιομηχανικές εφαρμογές: Επίσης για αυτοκινητοβιομηχανία, αεροδιαστημική, δίκτυα επικοινωνίας, ηλεκτρονικά καταναλωτικά, ιατρικά και ισχύ.
