Ηλεκτρονικός τύπος RCCB

Όταν το υπολειπόμενο ρεύμα στο κύκλωμα υπερβαίνει μια προκαθορισμένη τιμή, ο ηλεκτρονικός τύπος RCCB θα ενεργήσει γρήγορα για να κόψει το κύκλωμα, αποτρέποντας έτσι τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές. Τα ηλεκτρονικά RCCBs χρησιμοποιούν ηλεκτρονικά εξαρτήματα και μικροεπεξεργαστές και άλλες τεχνολογίες για να παρέχουν μεγαλύτερη ευαισθησία και ακρίβεια.

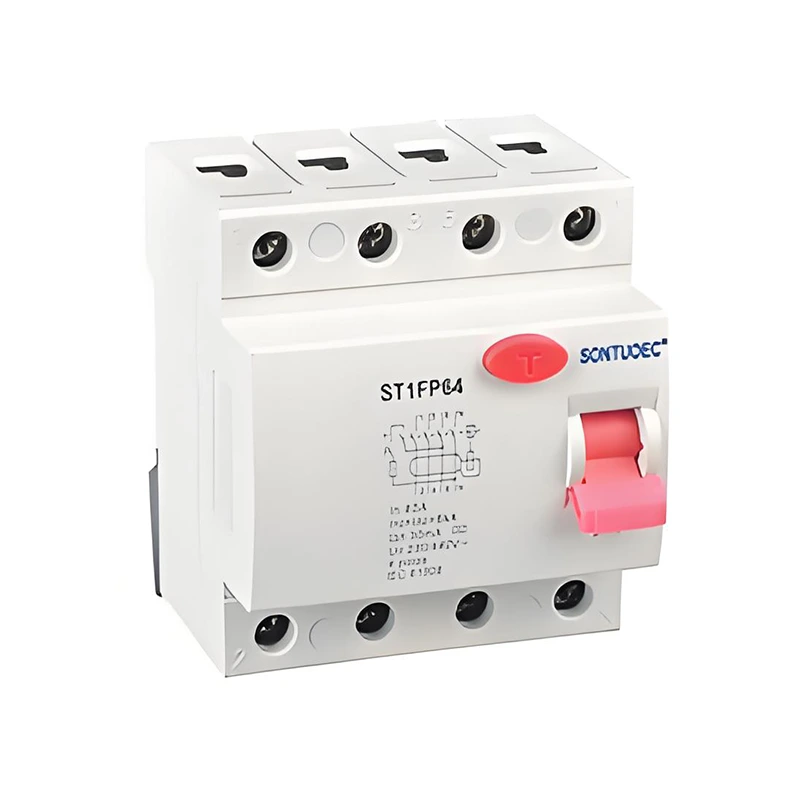

Μοντέλο:ST1PF64

Αποστολή Ερώτησης

περιγραφή προϊόντος

Άμμος			IEC/EN61008.1
Ηλεκτρικός	Τύπος (μορφή κύματος της διαρροής γης ανίχνευση)		Ηλεκτρο-μαγνητικός τύπος, ηλεκτρονικός τύπος
χαρακτηριστικά	Ονομασμένο ρεύμα στο	A	Και, και

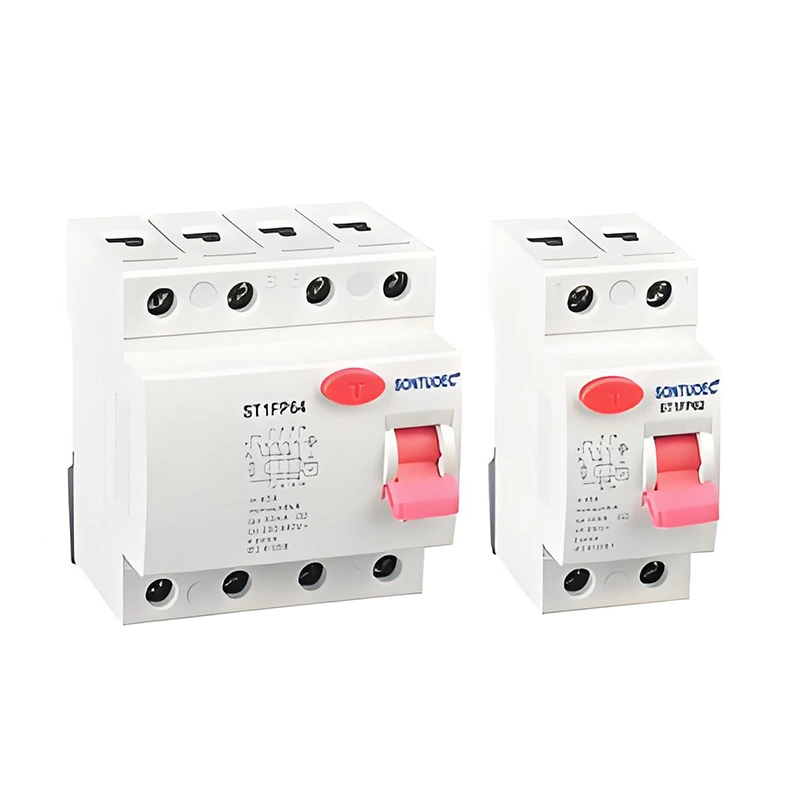

	Πόλοι	P	2,4
	Ονομαστική τάση μας	V	AC 240/415V; AC 230/400V
	Ονομαστικό ρεύμα		16,25,32,40,63α
	Αξιολογημένη ευαισθησία I △ n	A	0,01,0,03,0,1,0,3,0,5
	UI Τάση μόνωσης	V	500
	Ονομαστική υπολειμματική κατασκευή και	A	630
	χωρητικότητα θραύσης I △ m	A	630
	Ρεύμα βραχυκυκλώματος I △ C	A	6000
	Ασφαλή SCPD	A	6000


	Ονομαστική συχνότητα	Hz	50/60
	Πτυχίο ρύπανσης		2
Μηχανικός	Ηλεκτρική ζωή	t	4000
χαρακτηριστικά	Μηχανική ζωή	t	10000
	Πτυχίο προστασίας		IP20
	Θερμοκρασία περιβάλλοντος	ºC	-25 ~+40
	(με ημερήσιο μέσο όρο ≤35ºC)	ºC	-25 ~+40
	Θερμοκρασία αποθήκευσης	ºC	-25 ~+70

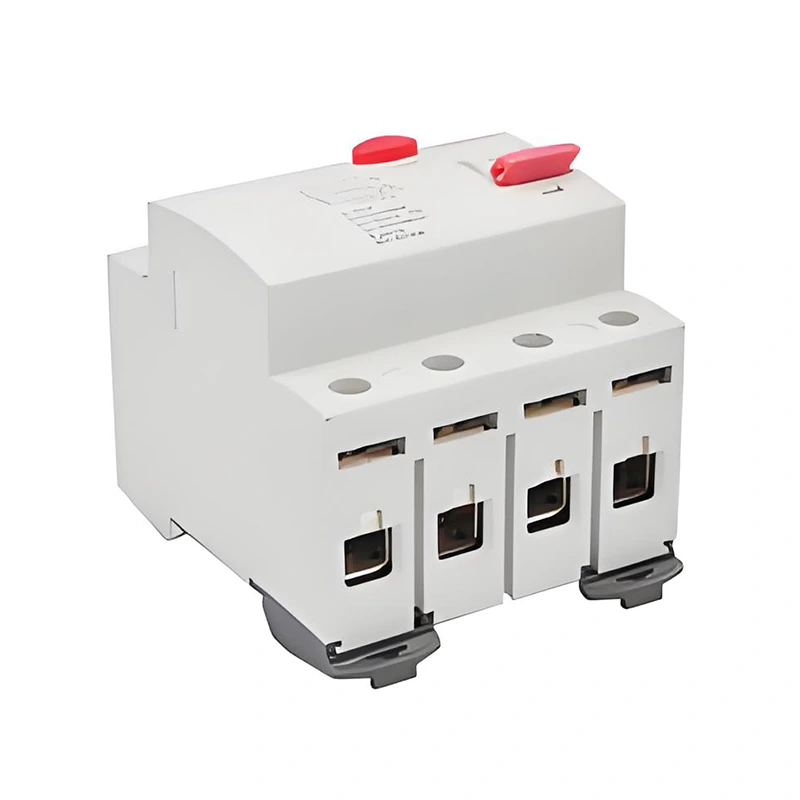

Εγκατάσταση	Τύπος σύνδεσης τερματικού		BUSBAR τύπου καλωδίου/u τύπου/pin
	Μέγεθος τερματικού για το καλώδιο	mm2	25
	Μέγεθος τερματικού για το καλώδιο	Awg	3.18
	Μέγεθος τερματικού σταθμού/κάτω για το busbar	mm2	25
	Μέγεθος τερματικού σταθμού/κάτω για το busbar	Awg	3.18
	Ροπή σύσφιξης	N*m	2.5
	Ροπή σύσφιξης	In-lbs	22
	Βάση		Στο DIN RAID EN 60715 (35mm) μέσω της γρήγορης συσκευής κλιπ
	Σύνδεση		Από πάνω και κάτω

Αρχή λειτουργίας

Η αρχή λειτουργίας του ηλεκτρονικού τύπου RCCB βασίζεται στις αρχές της ηλεκτρομαγνητικής επαγωγής και της τρέχουσας εξισορρόπησης. Όταν τα ρεύματα φάσης και μηδενικής γραμμής στο κύκλωμα είναι μη ισορροπημένα, δηλαδή υπάρχει υπολειμματικό ρεύμα, ο μετασχηματιστής ρεύματος μέσα στο RCCB θα ανιχνεύσει αυτή την ανισορροπία και θα δημιουργήσει ένα αντίστοιχο σήμα. Αυτό το σήμα, μετά την επεξεργασία από το ηλεκτρονικό κύκλωμα, θα ενεργοποιήσει τη δράση του μηχανισμού απελευθέρωσης, έτσι ώστε ο διακόπτης κυκλώματος να κόψει γρήγορα το κύκλωμα.

Κύρια χαρακτηριστικά

Υψηλή ευαισθησία: Τα ηλεκτρονικά RCCBs είναι σε θέση να ανιχνεύσουν πολύ μικρά υπολειμματικά ρεύματα, συνήθως λιγότερο από 30mA ή ακόμα και χαμηλότερα.

Γρήγορη δράση: Μόλις ανιχνευθεί το υπολειμματικό ρεύμα για να υπερβεί την προκαθορισμένη τιμή, το RCCB θα ενεργήσει αμέσως για να κόψει το κύκλωμα και να αποτρέψει ατυχήματα.

Ασφαλής και αξιόπιστη: Η RCCB υιοθετεί προηγμένα ηλεκτρονικά εξαρτήματα και τεχνολογία μικροεπεξεργαστή για την παροχή υψηλότερης αξιοπιστίας και σταθερότητας.

Εύκολη εγκατάσταση και συντήρηση: Οι ηλεκτρονικές RCCBs συνήθως διαθέτουν συμπαγή δομή και απλή καλωδίωση, καθιστώντας τους εύκολο να εγκατασταθούν και να διατηρηθούν.

Σενάρια εφαρμογής

Τα ηλεκτρονικά RCCBs χρησιμοποιούνται ευρέως σε διάφορες καταστάσεις όπου απαιτείται ηλεκτρική προστασία, συμπεριλαμβανομένων, μεταξύ άλλων,

Κατοικιακά και εμπορικά κτίρια: Χρησιμοποιείται για την προστασία του ηλεκτρικού εξοπλισμού και της προσωπικής ασφάλειας, αποτρέποντας τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές.

Γραμμές βιομηχανικής παραγωγής: Χρησιμοποιείται για την προστασία του ηλεκτρικού εξοπλισμού όπως οι κινητήρες και οι μετασχηματιστές από την κανονική λειτουργία, εμποδίζοντας τη ζημιά του εξοπλισμού και το χρόνο διακοπής λόγω διαρροής και υπερφόρτωσης.

Δημόσιες εγκαταστάσεις: όπως νοσοκομεία, σχολεία, βιβλιοθήκες και άλλα μέρη, χρησιμοποιούνται για να εξασφαλίσουν την ασφαλή λειτουργία του ηλεκτρικού εξοπλισμού και την ασφαλή χρήση της ηλεκτρικής ενέργειας από το προσωπικό.
