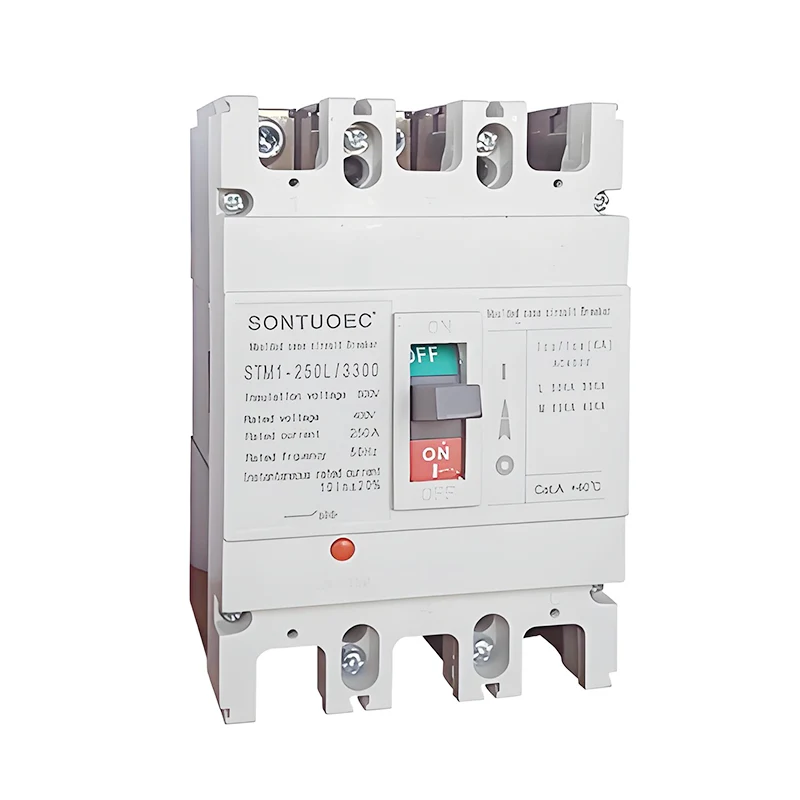

Ηλεκτρικό διακόπτη κυκλώματος θήκης

Το ηλεκτρικό διακόπτη του κυκλώματος είναι ένα είδος ηλεκτρικού εξοπλισμού με λειτουργίες προστασίας όπως υπερφόρτωση, βραχυκύκλωμα και υπό τάση. Η αρχή λειτουργίας του είναι ότι υπό κανονικές συνθήκες λειτουργίας, ο διακόπτης κυκλώματος βρίσκεται σε κλειστή κατάσταση, όταν το κύκλωμα υπερφόρτωσης, βραχυκύκλωμα ή κάτω από τάση και άλλα σφάλματα, ο διακόπτης κυκλώματος θα αποσυνδέσει αυτόματα το κύκλωμα, έτσι ώστε να προστατεύει το κύκλωμα και την ασφάλεια του εξοπλισμού.

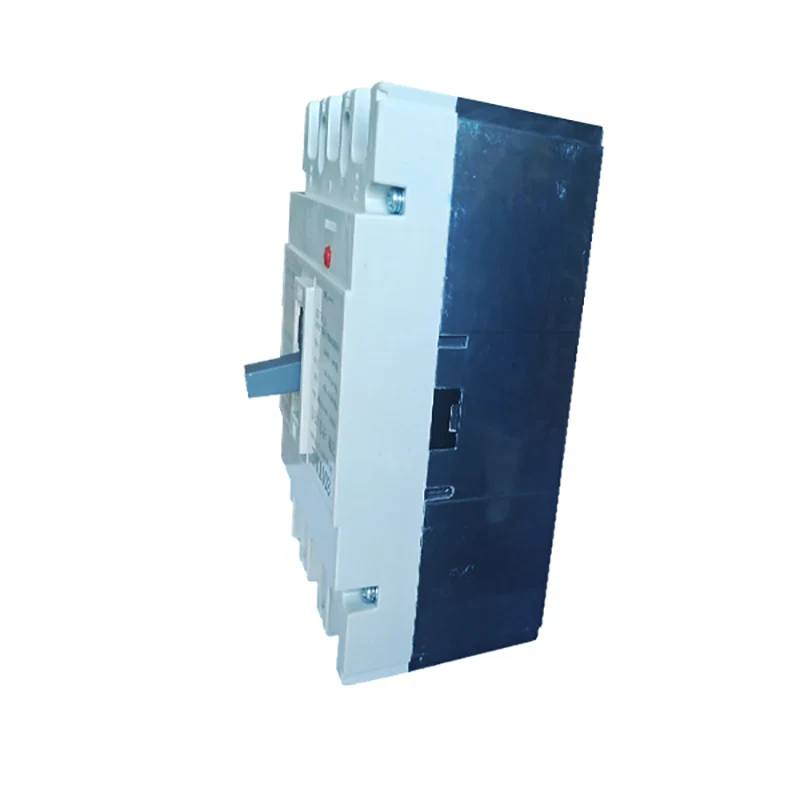

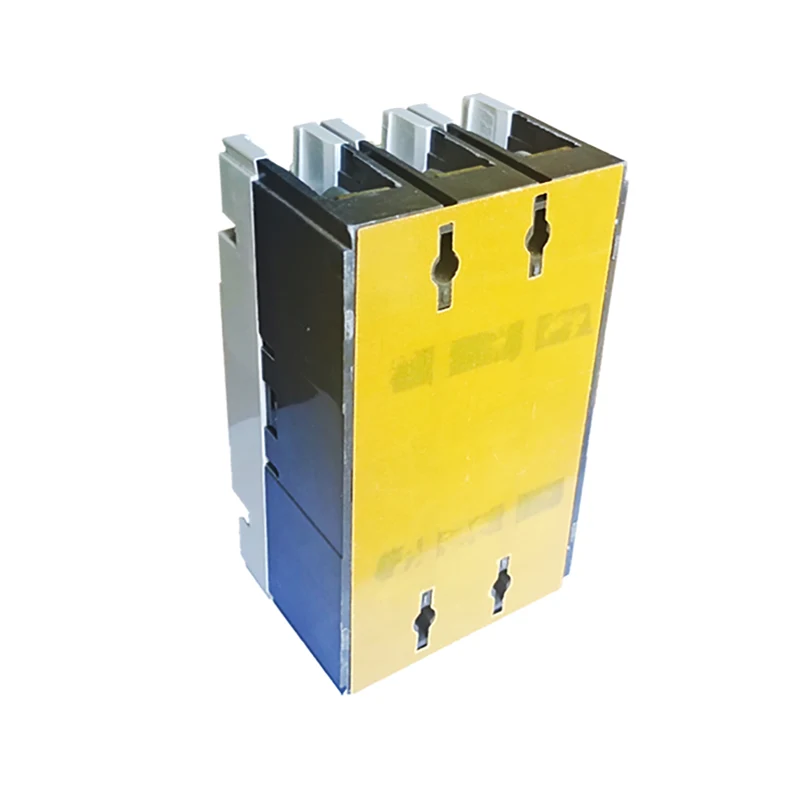

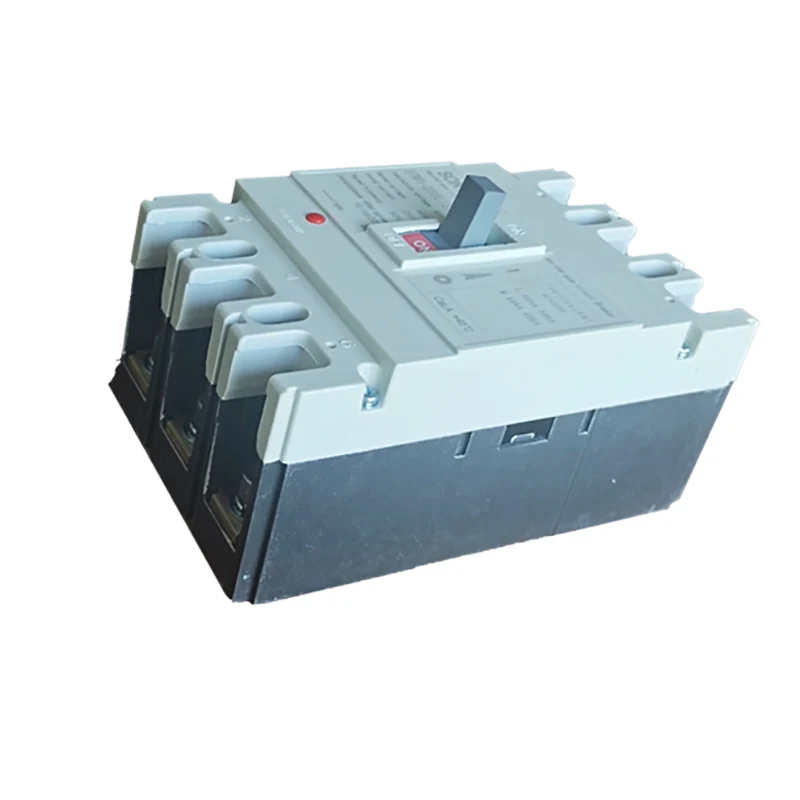

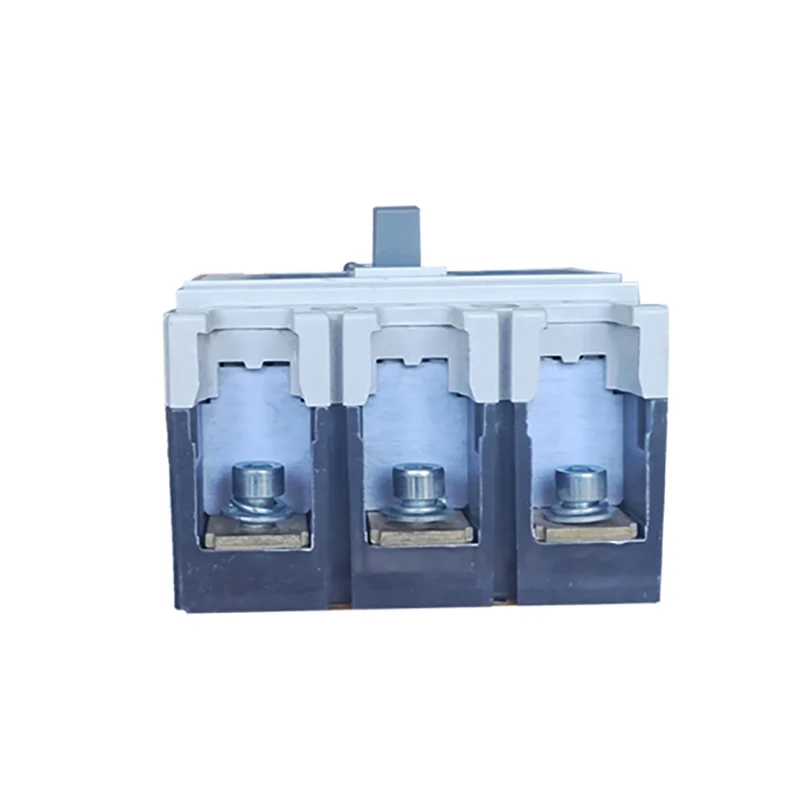

Μοντέλο:STM1-250L

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Βαθμολογημένη Corert Corert		125			250			400			630			800			1250
Ονομαστική Curert HN (A)		16,20,25,32,40,50			100,125,140,160,			250.315.350.400			400.500.630			630.700.800			80,010,001,250
		63,80,100,125			180.200.225.25
Αξιολογημένη λειτουργική Votage UE (V) DC								500.550,7			501.000
Αξιολογείται Ission Votage UKV)		1000			1000			1500			1500			1500			1500
UIP (KV)
Δοκιμάστε το Votage One Miute (V)		3500			3500			3500			3500			3500			3500
Χωρητικότητα θραύσης (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
σε (1CS = 75%)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Μελετικός αυτός	Φορές	7000			7000			4000			4000			2500			2000
Ηλεκτρική ζωή	Φορές	2000			2000			1000			1000			800			600
Times Breaking (MS)		20			20			20			20			20			20
Τοποθεσία εγκατάστασης		Οποιοδήποτε μέρος
χωρητικότητα βολών		Ναί
Πρότυπο		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Θερμοκρασία (γ)		25 ℃ -50 ℃
Προστασία		B20
Αξεσουάρ		/Sd/mx
Απόσταση τόξου (mm)		250

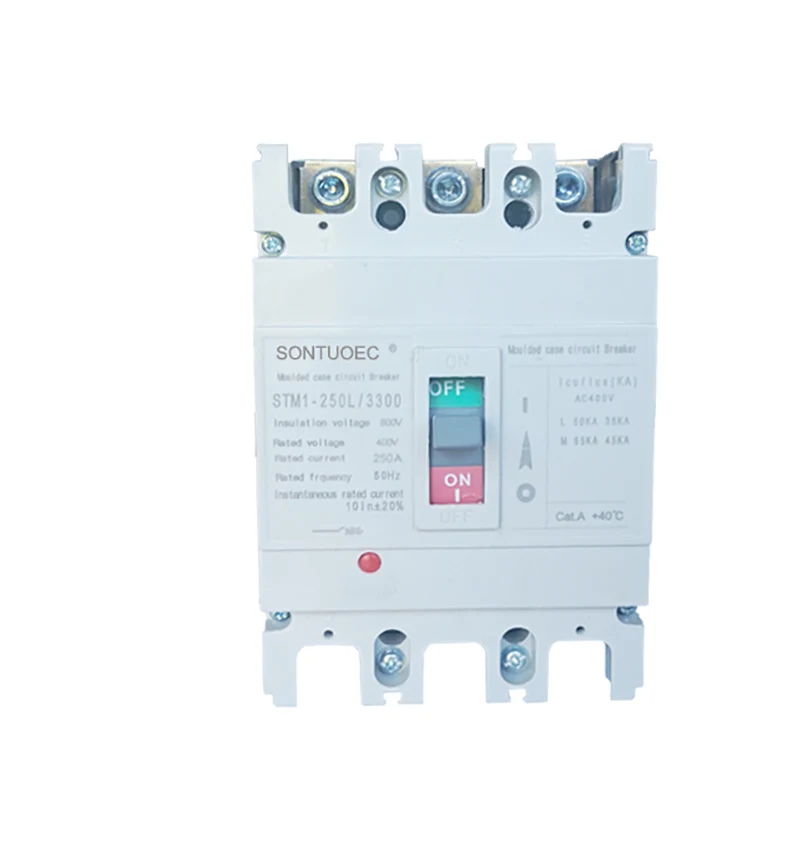

Μοντέλο ΟΧΙ.	STM1-250L/3300
Μέσο εξάλειψης τόξου	Αέρας
ΠΡΟΤΥΠΟ:	IEC 60947-2
Δομή	MCCB
Τύπος	Κύκλωμα θήκης Moulede Θραύστης
Πιστοποίηση	CE
Εγκρίσεις	CE, ISO9001
Χρόνος παράδοσης	Εντός 20 ημέρες
Προσδιορισμός	63A-630A
Προέλευση	Wenzhou Zhejiang
Παραγωγική ικανότητα	2000 κομμάτια/εβδομάδα
Ταχύτητα	Κανονικός τύπος Διακόπτης κυκλώματος
Εγκατάσταση	Σταθερός
Αριθμός πόλων	3p 4p
Λειτουργία	Συμβατικός Διακόπτης κυκλώματος, Προστασία αποτυχίας κυκλώματος, Προστασία υπερέντασης
Τιμή	Εργοστάσιο Τιμή
Χρόνος εγγύησης	12 μήνες
Πακέτο μεταφορών	Εσωτερικός Κουτί/χαρτοκιβώτιο
Εμπορικό σήμα	Esoueeec, wzscec, esutune, imdec
Κωδικός HS	8536200000

Δομή και χαρακτηριστικά

Δομή: Ο ηλεκτρικός διακόπτης κυκλώματος θήκης συνήθως αποτελείται από το σύστημα επαφής, το σύστημα σβήνοντας τόξο, τον μηχανισμό λειτουργίας, τον επιθετικό και το κέλυφος και άλλα μέρη.

Χαρακτηριστικά:

Έχει υψηλή χωρητικότητα θραύσης και καλή δυναμική θερμική σταθερότητα.

Το κέλυφος είναι κατασκευασμένο από επιβραδυντικό φλόγας, ανθεκτικό στο τόξο μονωτικό υλικό, με υψηλές επιδόσεις ασφαλείας.

Ο μηχανισμός λειτουργίας είναι ευέλικτος και αξιόπιστος, ο οποίος είναι βολικός για τους χρήστες να λειτουργούν χειροκίνητα ή ηλεκτρικά.

Ο αποσυνδεδετής έχει μια ποικιλία λειτουργιών προστασίας και μπορεί να πραγματοποιήσει αντίστοιχες ενέργειες σύμφωνα με διαφορετικά σφάλματα του κυκλώματος.

Λειτουργία και χρήση

ΛΕΙΤΟΥΡΓΙΑ: Ο ηλεκτρικός διακόπτης κυκλώματος θήκης έχει διάφορες λειτουργίες προστασίας, όπως προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος, υπό την προστασία τάσης και προστασία διαρροής. Μεταξύ αυτών, η προστασία υπερφόρτωσης σημαίνει ότι όταν το κύκλωμα είναι υπερφορτωμένο, ο διακόπτης κυκλώματος μπορεί να αποσυνδέσει αυτόματα το κύκλωμα για να αποτρέψει την κατεστραμμένη εξοπλισμό λόγω υπερθέρμανσης. Η προστασία βραχυκυκλώματος σημαίνει ότι όταν εμφανιστεί βραχυκύκλωμα στο κύκλωμα, ο διακόπτης του κυκλώματος μπορεί γρήγορα να κόψει το ρεύμα σφάλματος για να αποτρέψει την πυρκαγιά και άλλα ατυχήματα ασφαλείας. Η προστασία κάτω από τη μονάδα σημαίνει ότι όταν η τάση τροφοδοσίας είναι χαμηλότερη από την ονομαστική τιμή, ο διακόπτης κυκλώματος μπορεί να αποσυνδέσει αυτόματα το κύκλωμα για να προστατεύσει τον εξοπλισμό από την κατεστραμμένη. Και η προστασία από διαρροές σημαίνει ότι όταν εμφανίζεται διαρροή στο κύκλωμα, ο διακόπτης του κυκλώματος μπορεί να κόψει έγκαιρα την τροφοδοσία για να προστατεύσει την προσωπική ασφάλεια. Η προστασία από διαρροές σημαίνει ότι ο διακόπτης κυκλώματος μπορεί να κόψει την τροφοδοσία ρεύματος στο χρόνο που υπάρχει διαρροή στο κύκλωμα για την προστασία της προσωπικής ασφάλειας.

Χρήσεις: Οι ηλεκτρικοί διακόπτες κυκλώματος χρησιμοποιούνται ευρέως σε ηλεκτρικά συστήματα σε οικιστικά, εμπορικά, βιομηχανικά και μεταφορικά πεδία. Στον οικιστικό τομέα, χρησιμοποιείται για την προστασία της ασφάλειας των οικιακών κυκλωμάτων και του ηλεκτρικού εξοπλισμού. Στον εμπορικό τομέα, χρησιμοποιείται για την προστασία των ηλεκτρικών συστημάτων μεγάλων κτιρίων και εμπορικών χώρων. Στον βιομηχανικό τομέα, χρησιμοποιείται για τον έλεγχο και την προστασία της ασφαλούς λειτουργίας του εργοστασιακού εξοπλισμού και των μηχανών. Στον τομέα των μεταφορών, χρησιμοποιείται για την προστασία της σταθερής λειτουργίας των φανών, των σιδηροδρομικών σημάτων και άλλου εξοπλισμού.
