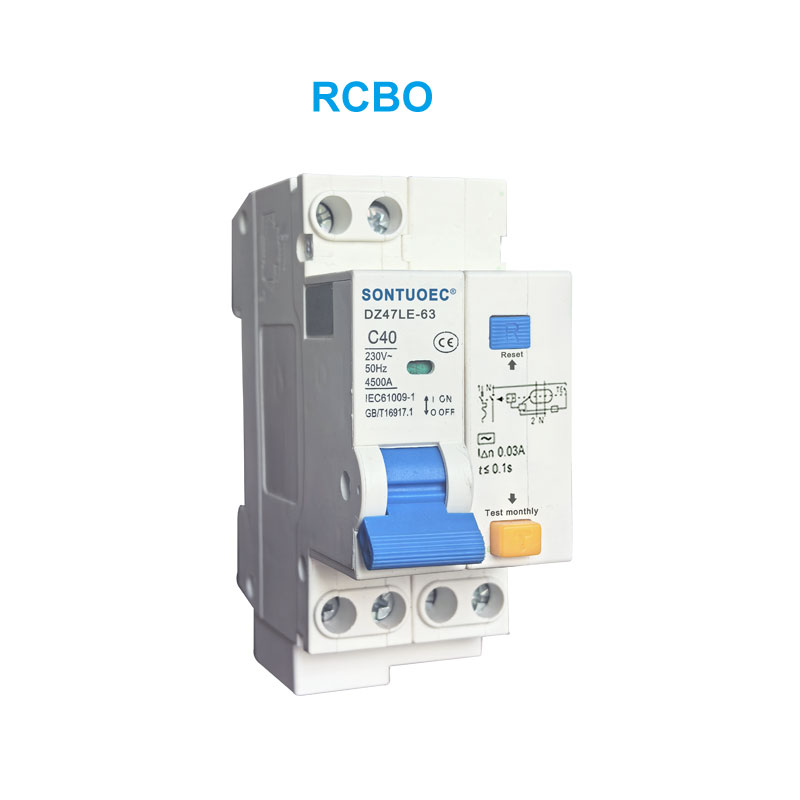

Διακόπτης ρεύματος διαρροής σειράς Dz47le-63 RCBO

Η SONTUOEC είναι ένας από τους Κινέζους προμηθευτές/κατασκευαστές που ειδικεύονται στην παραγωγή διαφόρων μικρών ηλεκτρικών συσκευές. DZ47LE ισχύει σε μια γραμμή AC 50/60Hz ονομαστικής τάσης 230V για μονό πολικό δύο καλώδιο, 2 πολικό ή 400V για 3 πολικό, 3 πολικό 4 καλώδιο. 4 πόλων και ονομαστικό ρεύμα έως 63Α. Μπορεί να προστατεύσει τη γραμμή και τον κινητήρα από υπερφόρτωση και βραχυκύκλωμα Μπορεί επίσης για σπάνια μετατροπή γραμμής και σπάνια εκκίνηση μοτέρ. Συμμορφώνεται με τα πρότυπα του IEC610.

Μοντέλο:DZ47LE-63

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τεχνικές παράμετροι:

Ονομαστική τάση (V)	Ονομαστική τρέχουσα υπόθεση Inm(A)	Πολωνοί	Neutra	Βαθμολογία CurrentIn(A)	Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icu(KA)		Ονομαστικό ρεύμα διακοπής διαρροής ρεύματος	Ονομαστικό ρεύμα χωρίς ρεύμα διακοπής (mA)
Ονομαστική τάση (V)	Ονομαστική τρέχουσα υπόθεση Inm(A)	Πολωνοί	Linel	Βαθμολογία CurrentIn(A)	Ικανότητα θραύσης Icu (KA)	COS	(mA))	Ονομαστικό ρεύμα χωρίς ρεύμα διακοπής (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100.300	50.150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

Διακόπτης κυκλώματος DZ47LE με προστασία από υπερένταση (Ηλεκτρονικός):

1. Εφαρμογή

Προσωπικό και πυροπροστασία

Προστασία καλωδίων και γραμμών από υπερφόρτωση και βραχυκύκλωμα

2. Γενικοί κανόνες για την επιλογή RCBO:

α. Ονομαστικό υπολειπόμενο ρεύμα λειτουργίας

Σε ≤ 30 mA: πρόσθετη προστασία σε περίπτωση άμεσης επαφής Σε ≤ 300 mA: προληπτική πυροπροστασία σε περίπτωση ρευμάτων σφάλματος γείωσης

β.Τάξη εκδρομής

Κατηγορία AC - Η ενεργοποίηση εξασφαλίζεται για ημιτονοειδή, εναλλασσόμενα ρεύματα, είτε εφαρμόζονται γρήγορα είτε αυξάνονται αργά.

γ.Καμπύλη παραπάτησης

Καμπύλη C (5-10 In) προστασία και έλεγχος των κυκλωμάτων από υπερφορτίσεις και βραχυκυκλώματα. προστασία για ωμικά και επαγωγικά φορτία με χαμηλό ρεύμα εισόδου.

Καμπύλη D (10-14 In) προστασία και έλεγχος των κυκλωμάτων από υπερφορτώσεις και βραχυκυκλώματα. προστασία για κυκλώματα που τροφοδοτούν φορτία με υψηλό ρεύμα εισόδου στο κλείσιμο του κυκλώματος (μετασχηματιστές LV/LV, λαμπτήρες βλάβης).
