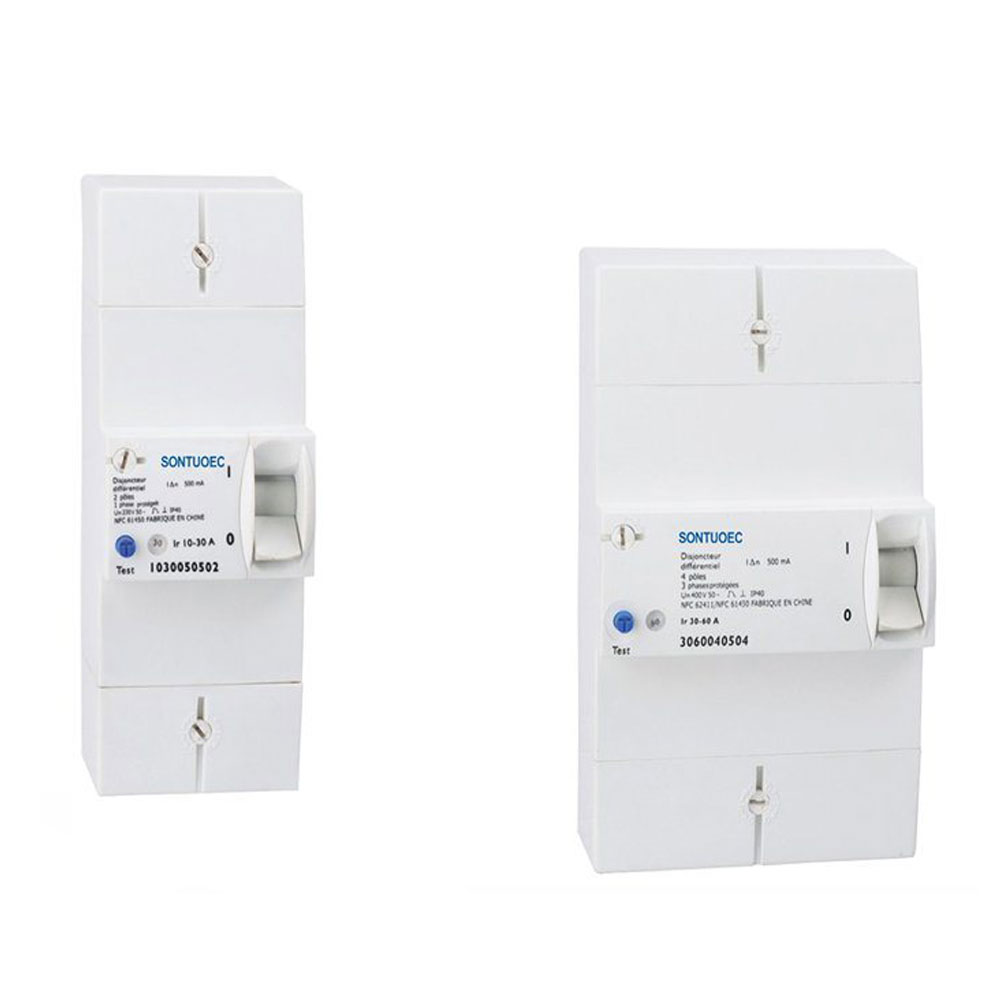

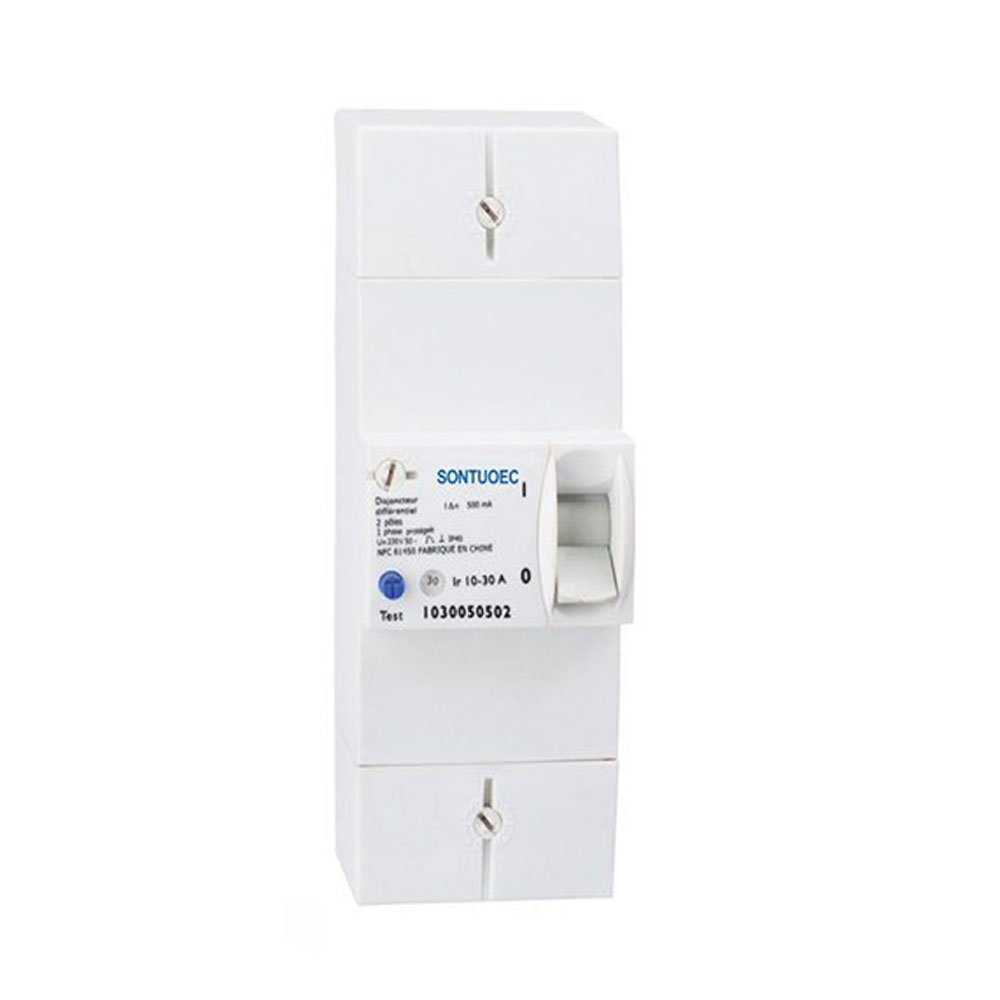

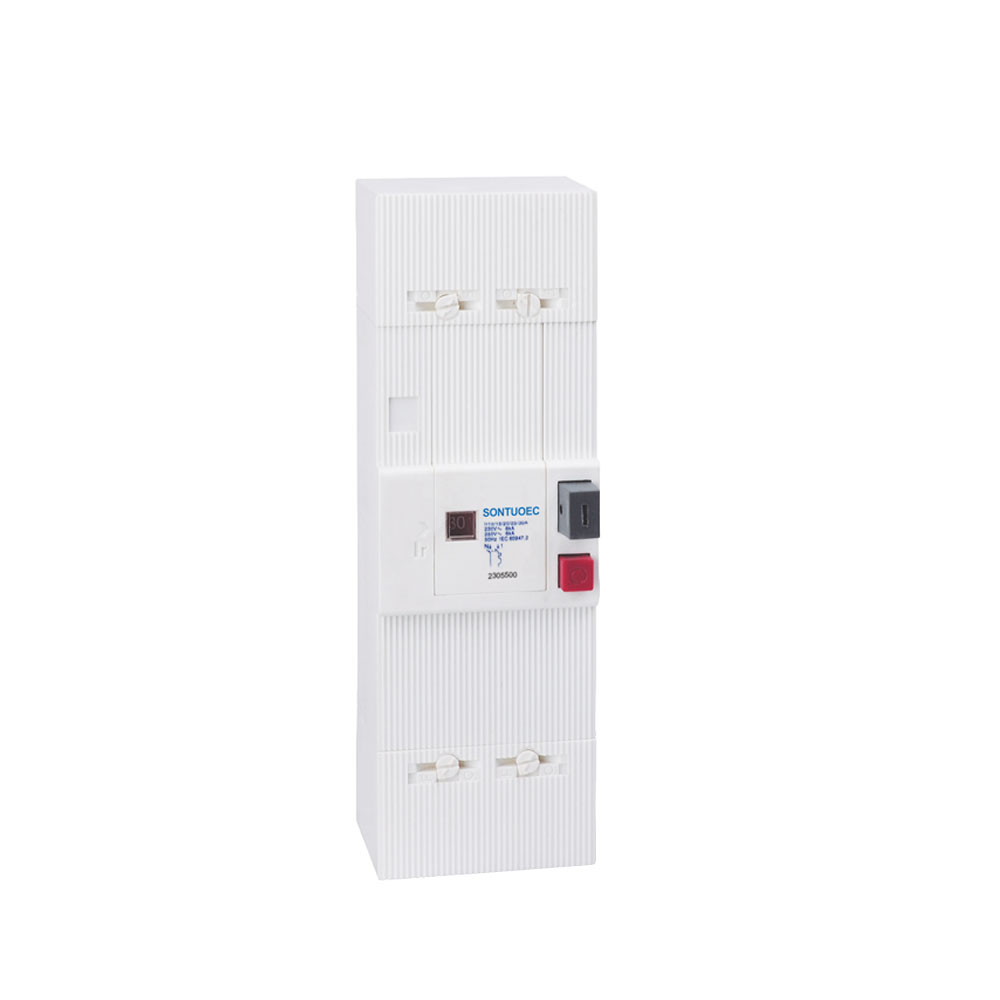

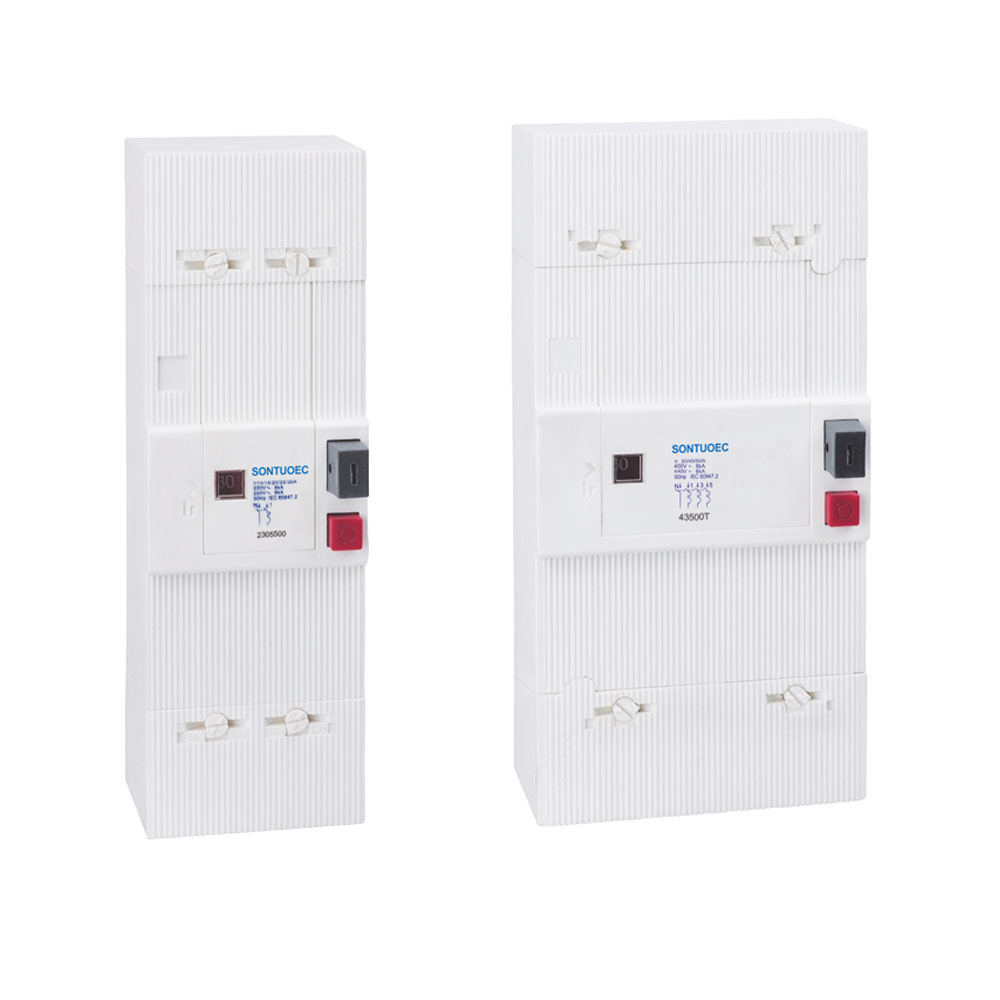

Διακόπτης κυκλώματος

Ο διακόπτης του κυκλώματος Disjuntor είναι ένα είδος συσκευής μεταγωγής που χρησιμοποιείται για την προστασία του κυκλώματος, όταν υπάρχει υπερφόρτωση, βραχυκύκλωμα και άλλα σφάλματα στο κύκλωμα, μπορεί γρήγορα να κόψει το κύκλωμα για να αποτρέψει το σφάλμα να επεκτείνει και να καταστρέψει τον εξοπλισμό στο κύκλωμα. Λόγω του μικρού μεγέθους, του ελαφρού βάρους, της εύκολης εγκατάστασης και άλλων χαρακτηριστικών, ο μικροσκοπικός διακόπτης κυκλώματος χρησιμοποιείται ευρέως σε οικιστικά, εμπορικά και βιομηχανικά πεδία ως στοιχείο προστασίας για συσκευές τερματικών.

Μοντέλο:STO

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο	Στρόβιλο
Πρότυπο	IEC61009-1, IEC 60947-2
Ονομαστική ευαισθησία L △ n	300.500 (MA)
Πόλος	2p, 4p
Χαρακτηρισμένη χωρητικότητα βραχυκυκλώματος (ICN)	3ka, 6ka, 8ka
Ονομαστικό ρεύμα (IN)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (τρέχουσα ρυθμιζόμενη)
Ονομαστική τάση (ΟΗΕ)	230/400V
Ηλεκτρο-μηχανική αντοχή	Πάνω από 6000 κύκλοι

Δομή και αρχή εργασίας

 Δομή: Ο μικροσκοπικός διακόπτης κυκλώματος αποτελείται συνήθως από το σύστημα επαφής, τη συσκευή σβήνοντας τόξο, τον μηχανισμό λειτουργίας, τη συσκευή αποσύνδεσης και το κέλυφος και άλλα μέρη. Μεταξύ αυτών, το σύστημα επαφής χρησιμοποιείται για τη σύνδεση και την αποσύνδεση του κυκλώματος. Η συσκευή πυροδότησης τόξου χρησιμοποιείται για την κατάσβεση του τόξου κατά την αποσύνδεση του κυκλώματος, εμποδίζοντας το τόξο να βλάψει τον εξοπλισμό και το προσωπικό. Ο μηχανισμός λειτουργίας χρησιμοποιείται για τη λειτουργία του διακόπτη του κυκλώματος με μη αυτόματο τρόπο ή αυτόματα. Η συσκευή απελευθέρωσης χρησιμοποιείται για να κόψει το κύκλωμα αυτόματα όταν το κύκλωμα είναι ελαττωματικό.

 Αρχή λειτουργίας: Η αρχή λειτουργίας του μικροσκοπικού διακόπτη κυκλώματος βασίζεται στις θερμικές και ηλεκτρομαγνητικές επιδράσεις του ρεύματος. Όταν το ρεύμα στο κύκλωμα υπερβαίνει την ονομαστική τιμή, το διμετάλιο θα λυγίσει και θα εκτραπεί από τη θερμότητα, θα απελευθερώσει το μηχανικό μάνδαλο και έτσι θα ανοίξει τις επαφές του διακόπτη του κυκλώματος. Ταυτόχρονα, το ηλεκτρομαγνήτη θα δημιουργήσει επίσης αναρρόφηση λόγω του υπερβολικού ρεύματος, προκαλώντας τον επιθετικό να λειτουργήσει και να κόψει το κύκλωμα.

Πλεονεκτήματα και εφαρμογές

Πλεονεκτήματα: Ο μικροσκοπικός διακόπτης κυκλώματος έχει τα πλεονεκτήματα του μικρού μεγέθους, του ελαφρού βάρους, της εύκολης εγκατάστασης, της μακράς διάρκειας ζωής και της υψηλής αξιοπιστίας. Ταυτόχρονα, διαθέτει επίσης μια ποικιλία λειτουργιών προστασίας, όπως προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος, προστασία διαρροών κλπ., Η οποία μπορεί να εξασφαλίσει την ασφαλή λειτουργία του κυκλώματος.

Εφαρμογές: Οι μικροσκοπικοί διακόπτες κυκλώματος χρησιμοποιούνται ευρέως σε οικιστικά, εμπορικά και βιομηχανικά πεδία. Στην κατοικημένη περιοχή, χρησιμοποιείται συνήθως ως στοιχείο προστασίας στο πλαίσιο διανομής για την προστασία της ασφάλειας των οικιακών κυκλωμάτων. Στις εμπορικές και βιομηχανικές περιοχές, χρησιμοποιείται ως στοιχείο προστασίας για τον ηλεκτρικό εξοπλισμό για την πρόληψη ατυχημάτων, όπως ζημιές εξοπλισμού και πυρκαγιά που προκαλείται από την αποτυχία του κυκλώματος.

Disjuntor Circuit Breaker
