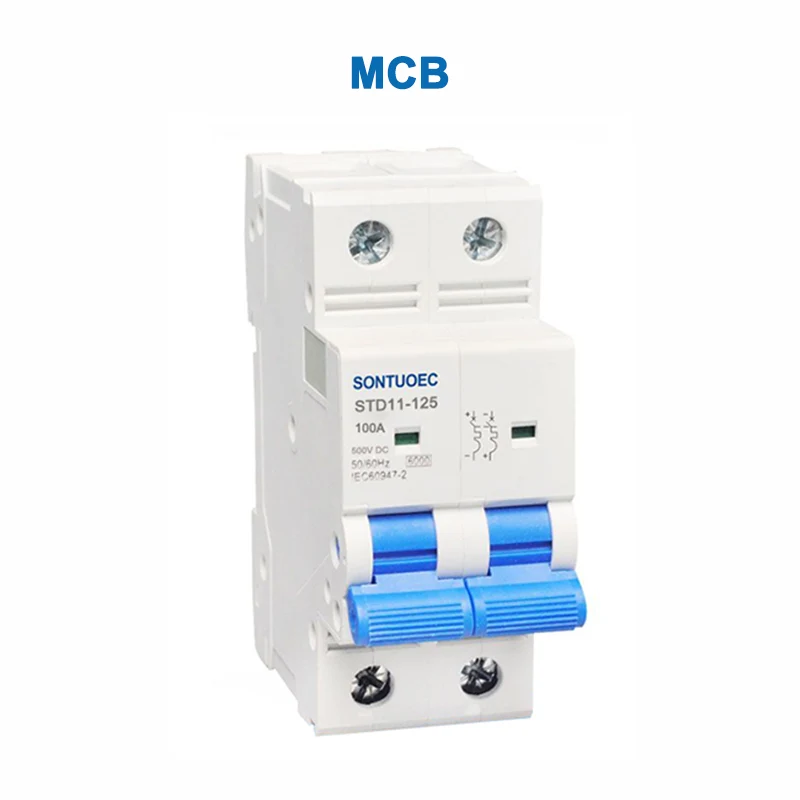

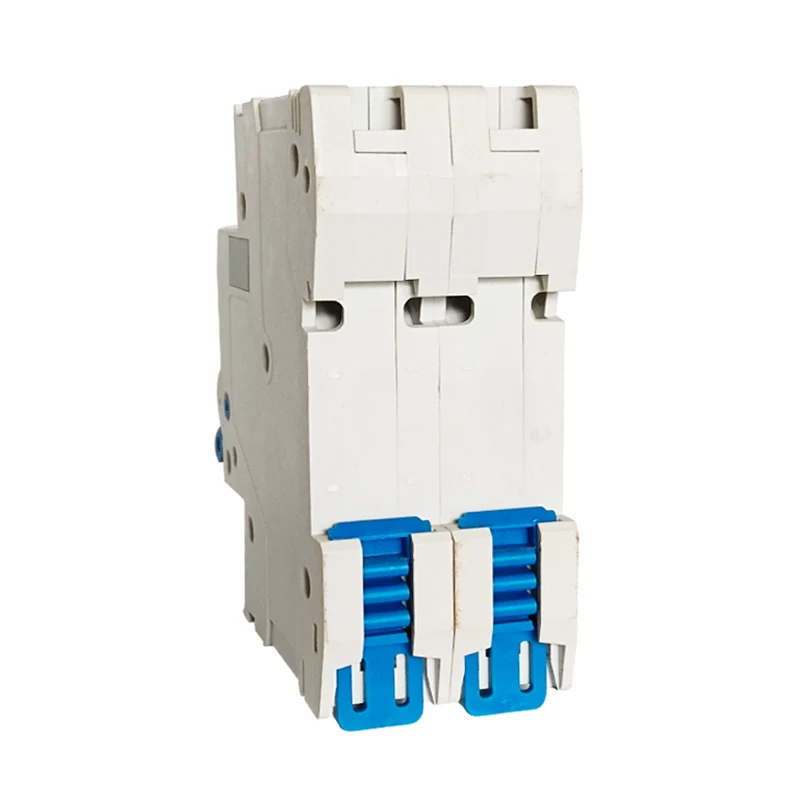

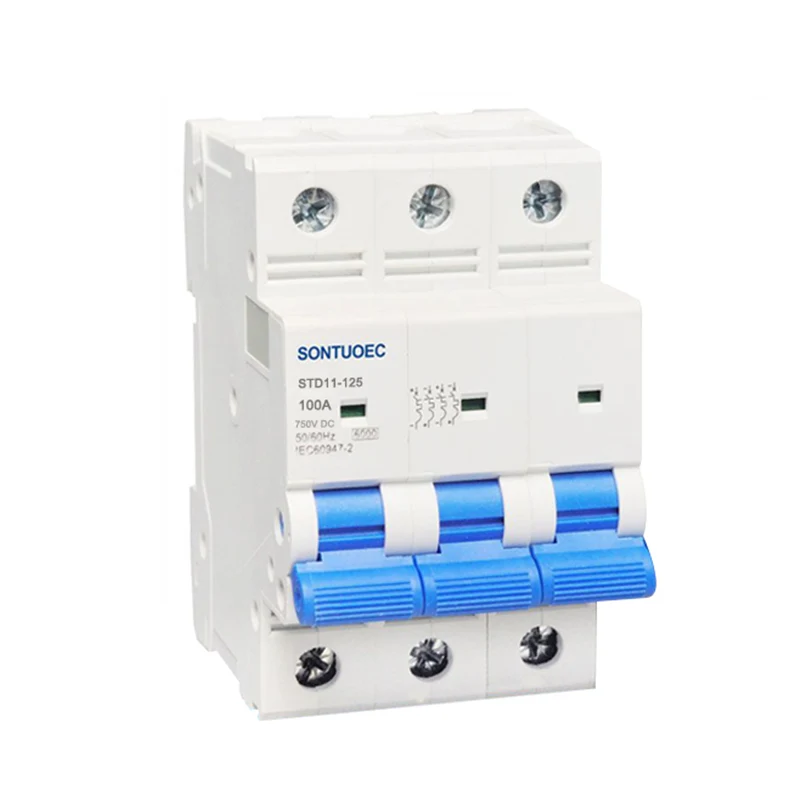

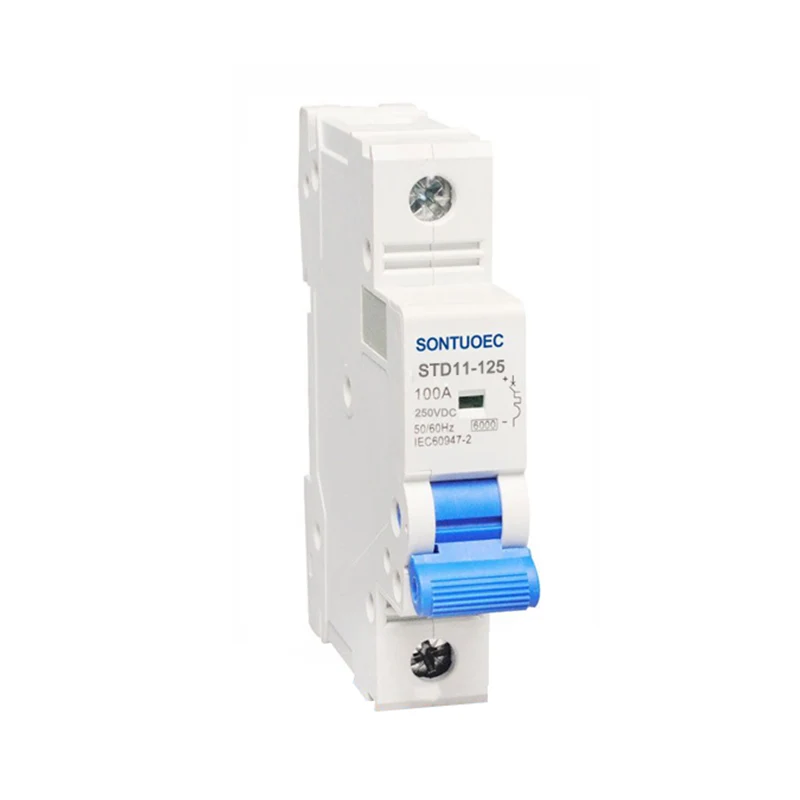

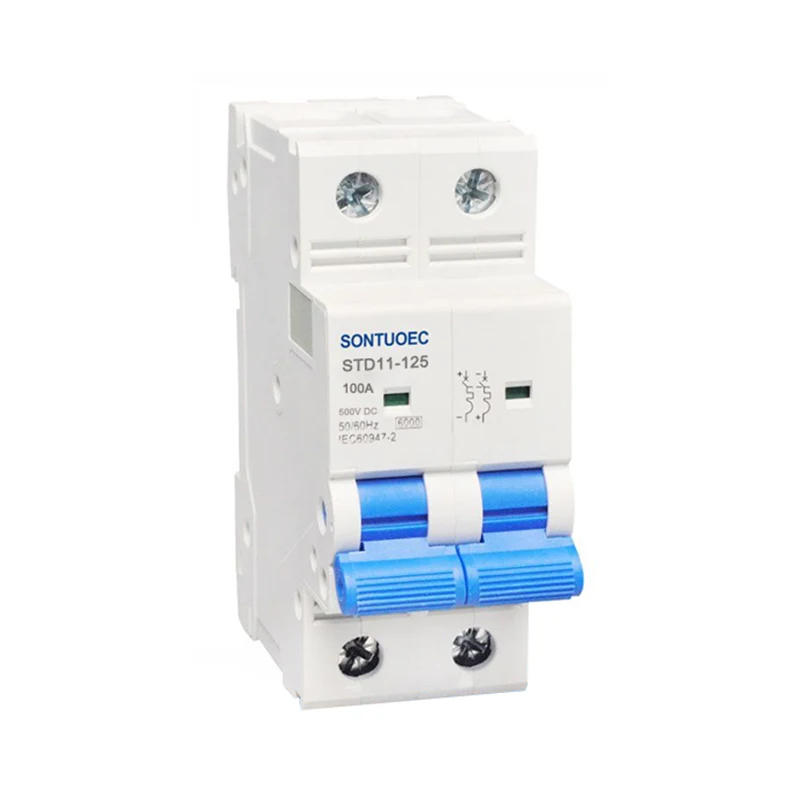

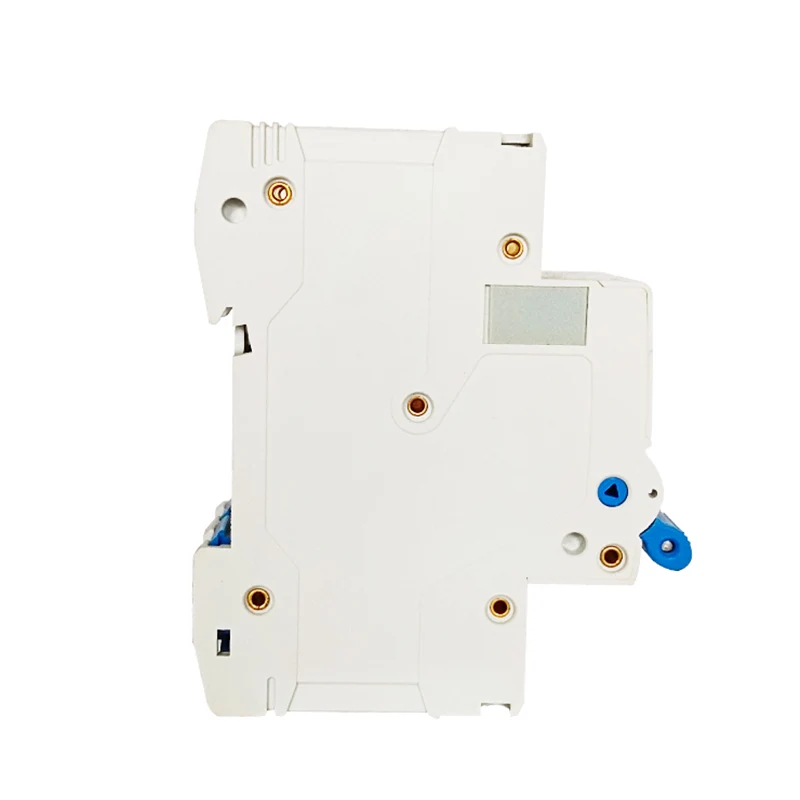

Ο μικροσκοπικός διακόπτης DC MCB MCB είναι ένας ηλεκτρικός διακόπτης ειδικά σχεδιασμένος για αυτόματη λειτουργία σε κυκλώματα DC. Η κύρια λειτουργία του είναι η προστασία των αυτόματων συσκευών από υπερφόρτωση, βραχυκυκλώματα και άλλους κινδύνους βλάβης και για να εξασφαλιστεί η ασφάλεια ολόκληρου του συστήματος ενέργειας. Όταν το ρεύμα που ρέει μέσω του κυκλώματος υπερβαίνει την αξιολόγηση του DC MCB ή όταν ανιχνεύεται το ρεύμα διαρροής στο κύκλωμα, το DC MCB θα αποσυνδέσει αυτόματα το κύκλωμα, εμποδίζοντας έτσι το κύκλωμα να υποστεί βλάβη λόγω υπερφόρτωσης, βραχυκύκλωμα ή διαρροής.

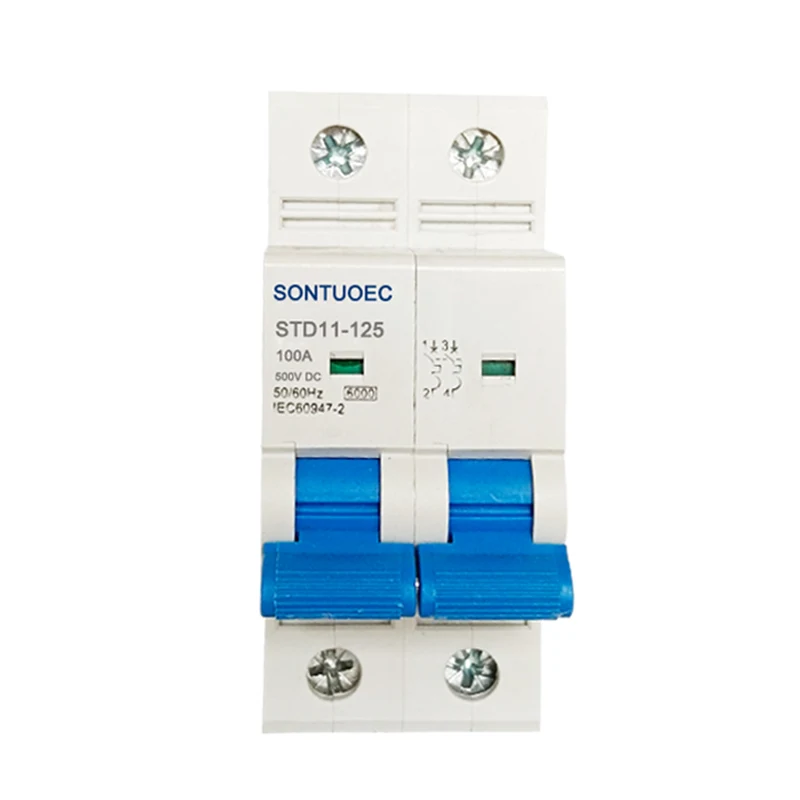

Μοντέλο |
STD11-125 |
Πρότυπο |
IEC60898-1 |
Πόλος |
1p, 2p, 3p, 4p |
Καμπύλη σκάλας |
Β, Γ, Δ |
Χαρακτηρισμένη χωρητικότητα βραχυκυκλώματος (ICN) |
3ka, 4.5ka, 6ka |
Ονομαστικό ρεύμα (IN) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125A |
Ονομαστική τάση (UE) |
DC 24,48,120,250,500,750,1000 |
Μαγνητικές απελευθερώσεις |
B Καμπύλη: Μεταξύ 3in και 5 in C Curve: Μεταξύ 5in και 10in D Curve: Μεταξύ 10in και 14in |
Ηλεκτρο-μηχανική αντοχή |
Πάνω από 6000 κύκλοι |
Αρχή λειτουργίας
Η αρχή λειτουργίας του μικροσκοπικού διακόπτη DC MCB βασίζεται στις θερμικές και ηλεκτρομαγνητικές επιδράσεις του ηλεκτρικού ρεύματος. Όταν ένα συνεχές ρεύμα ρέει μέσω ενός DC MCB, το εσωτερικό διμέταλο του θερμαίνεται και εκτρέπεται με κάμψη, γεγονός που απελευθερώνει το μηχανικό μάνδαλο και κόβει το κύκλωμα. Επιπλέον, σε περίπτωση βραχυκυκλώματος, η ξαφνική άνοδος του ρεύματος προκαλεί το έμβολο που σχετίζεται με το πηνίο ή τη ηλεκτρομαγνητική βαλβίδα του DC MCB να μετατοπίσει την ηλεκτρομηχανική μετατόπιση, ο οποίος ενεργοποιεί τον μηχανισμό ταξιδιού για να κόψει το κύκλωμα.
Ειδικό σύστημα πυρκαγιάς και τρέχοντος περιορισμού: Το DC MCB υιοθετεί ένα ειδικό σύστημα πυρκαγιάς και τρέχοντος περιορισμού, το οποίο είναι σε θέση να σπάσει γρήγορα το ρεύμα σφάλματος του συστήματος διανομής DC και να αποτρέψει την παραγωγή και την εξάπλωση του ARC.
Υψηλή ευαισθησία και γρήγορη απόκριση: Το DC MCB μπορεί να ανιχνεύσει μικρά ρεύματα διαρροής και να κόψει το κύκλωμα σε πολύ σύντομο χρονικό διάστημα, παρέχοντας άμεση προστασία.
Επαναχρησιμοποιήσιμη: Σε αντίθεση με τις συμβατικές ασφάλειες, το DC MCB μπορεί να επαναφέρει το χειροκίνητα ή αυτόματα μετά από ένα ταξίδι, εξαλείφοντας την ανάγκη αντικατάστασης.
Διαθέσιμες αξιολογήσεις πολλαπλών ρεύματος: Το DC MCBS διατίθεται σε μια ποικιλία διαφορετικών προδιαγραφών βαθμολόγησης ρεύματος.
Μη πολωμένα και πολωμένα: Η DC MCBS στην αγορά κατηγοριοποιείται κυρίως σε πολωμένες και μη πολωμένες. Τα πολωμένα DC MCBs πρέπει να δώσουν ιδιαίτερη προσοχή στην κατεύθυνση του ρεύματος κατά τη σύνδεση, ενώ τα μη πολωμένα DC MCBs μπορούν να παρέχουν προστασία ασφαλείας ανεξάρτητα από την κατεύθυνση της ρεύματος ροής.
Τα DC MCBs χρησιμοποιούνται ευρέως όπου απαιτείται η προστασία ισχύος DC, όπως τα κέντρα δεδομένων, τα φωτοβολταϊκά συστήματα παραγωγής ενέργειας, τα συστήματα αποθήκευσης ενέργειας και οι σωροί φόρτισης. Ιδιαίτερα στην αγορά αποθήκευσης ενέργειας, όπου η κατεύθυνση του ρεύματος είναι συχνά αμφίδρομη (λειτουργία φόρτισης/εκφόρτισης), είναι απαραίτητο να χρησιμοποιηθούν μη πολωμένα DC MCBs.
