Curve D MCB Μινιατούρα διακόπτη κυκλώματος

Συμπεριλαμβάνοντας με διάφορα διεθνή πρότυπα ασφαλείας και έγκυρες πιστοποιήσεις, η καμπύλη D MCB μικροσκοπική διακόπτη παρέχει αξιόπιστη προστασία για ηλεκτρικά συστήματα και χρησιμοποιείται ευρέως σε ποικίλες εφαρμογές όπου απαιτούνται υψηλή ασφάλεια και σταθερότητα. Κατά την επιλογή και τη χρήση της καμπύλης D MCBS, συνιστάται να βασίζεται η επιλογή σε συγκεκριμένες απαιτήσεις ηλεκτρικού συστήματος και χαρακτηριστικά φορτίου και να ακολουθηθούν οι σχετικοί κωδικοί εγκατάστασης και συντήρησης.

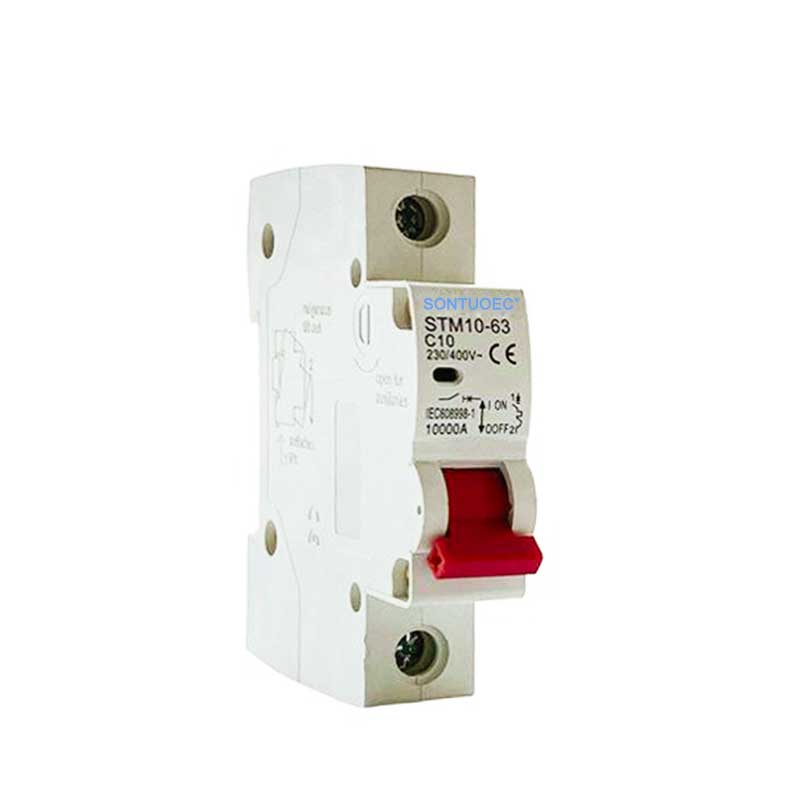

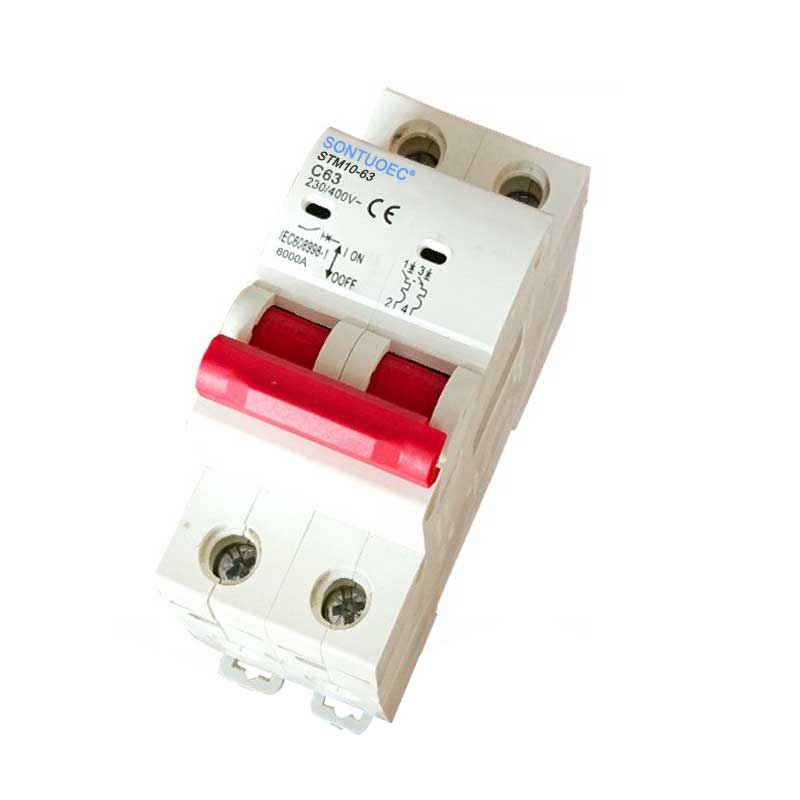

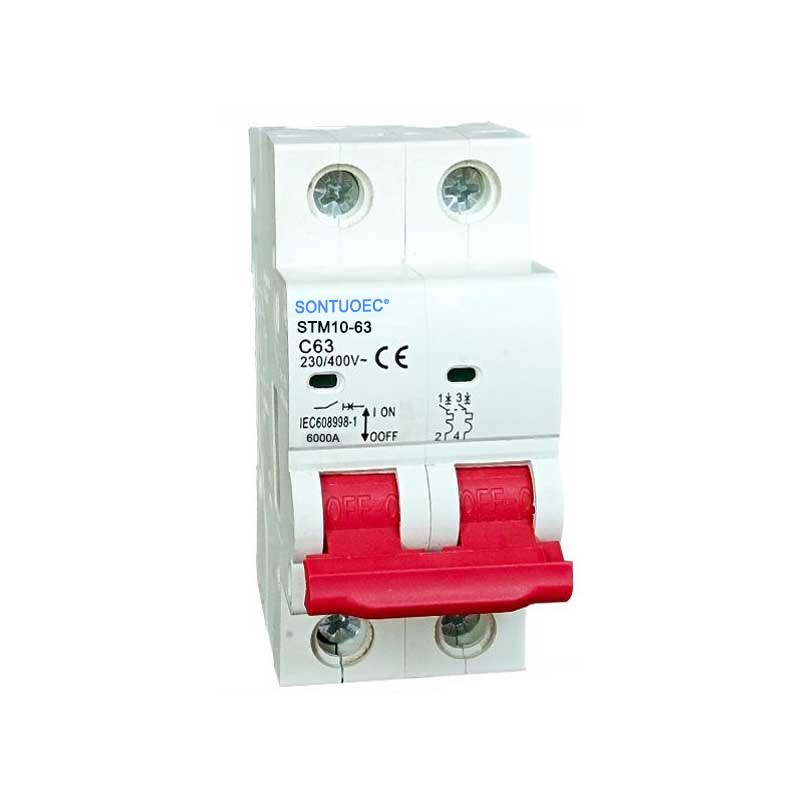

Μοντέλο:STM10-63

Αποστολή Ερώτησης

περιγραφή προϊόντος

Πρότυπο		IEC/EN 60898-1
Ηλεκτρικός χαρακτηριστικά	Ονομασμένο ρεύμα στο	A	1,2,4,610,16,20,25,32,40,50,63A
	Πόλοι	P	1p, 2p, 3p, 4p
	Ονομαστική τάση UE	V	AC 230/400
	UI Τάση μόνωσης	V	500
	Ονομαστική συχνότητα	Hz	50/60
	Ονομαστική χωρητικότητα θραύσης	A	3000, 4500, 6000
	Ονομαστική ώθηση αντοχή στην τάση (1,2/50) UIMP	V	4000
	Τάση διηλεκτρικής δοκιμής στο Ind.Freq για 1 λεπτό	KV	2
	Πτυχίο ρύπανσης		2
	Χαρακτηριστικό θερμο-μαγνητικής απελευθέρωσης		Β, Γ, Δ
Μηχανικός χαρακτηριστικά	Ηλεκτρική ζωή	t	4000
	Μηχανική ζωή	t	10000
	Πτυχίο προστασίας		IP20
	Θερμοκρασία αναφοράς για ρύθμιση θερμικό στοιχείο	ºC	30
	Θερμοκρασία περιβάλλοντος (με ημερήσιο μέσο όρο ≤35ºC)	ºC	-5 ~+40 (Ειδική εφαρμογή Ανατρέξτε διόρθωση αντιστάθμισης θερμοκρασίας)
	Θερμοκρασία αποθήκευσης	ºC	-25 ~+70

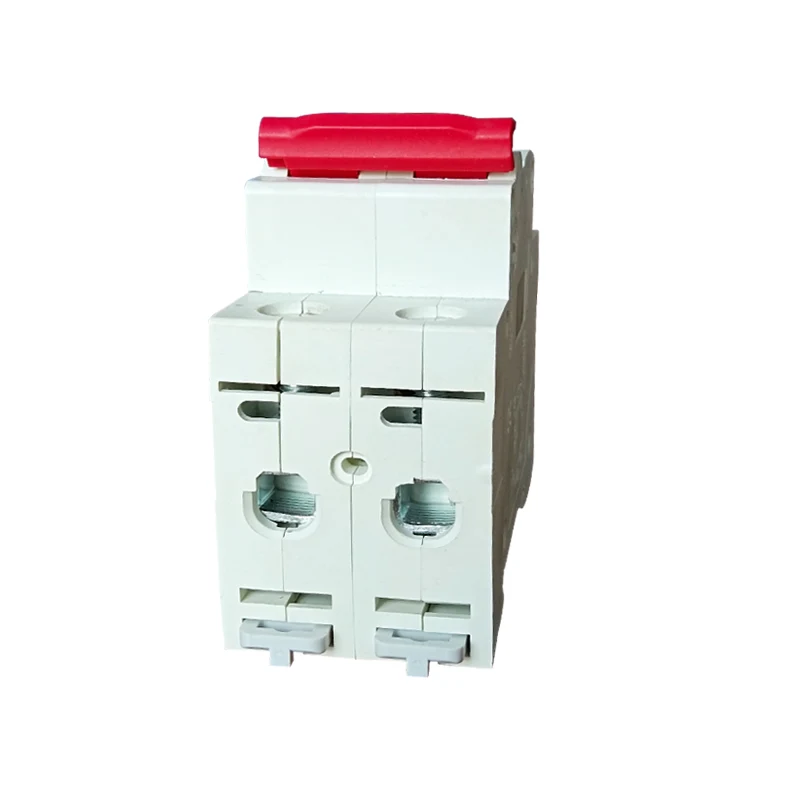

Εγκατάσταση	Τύπος σύνδεσης τερματικού		BUSBAR τύπου καλωδίου/pin
	Μέγεθος τερματικού για το καλώδιο	mm2	25
		Awg	18-3
	Θερμικό μέγεθος επάνω/κάτω για το busbar	mm2	25
		Awg	18-3
	Ροπή σύσφιξης	N*m	2
		In-lbs	18
	Βάση		στο DIN RAID EN 60715 (35mm) μέσω της γρήγορης συσκευής κλιπ
	Σύνδεση		Από πάνω και κάτω

Χαρακτηριστικά προϊόντος

 Ονομασμένο ρεύμα και τάση: Η καμπύλη D MCBS είναι κατάλληλη για ένα ευρύ φάσμα ονομαστικών ρευμάτων, όπως 6Α, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A κ.λπ.

 Χαρακτηριστικά απόσυρσης: Η καμπύλη D MCBS είναι ιδιαίτερα κατάλληλη για υψηλά επαγωγικά φορτία και συστήματα διανομής που παράγουν μεγάλα ρεύματα εισόδου, όπως ηλεκτρικό εξοπλισμό που παράγει παλμικά ρεύματα, μικρούς κινητήρες κλπ. Μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών, όπως συστήματα διανομής ενέργειας, συστήματα διανομής ενέργειας και συστήματα τροφοδοσίας. Το στιγμιαίο του ρεύμα θραύσης είναι συνήθως 10-40 φορές το ονομαστικό ρεύμα, πράγμα που σημαίνει ότι μπορεί γρήγορα να κόψει τα κυκλώματα και να προστατεύσει τον εξοπλισμό από ζημιές κατά τη διάρκεια ξαφνικών αυξήσεων του ρεύματος.

 Προστασία βραχυκυκλώματος: Η Curve D-Curve MCBS έχει υψηλή χωρητικότητα βραχυκυκλώματος, όπως η ονομαστική ικανότητα θραύσης βραχυκυκλώματος 6ka για ορισμένα προϊόντα, τα οποία μπορούν να προστατεύσουν αξιόπιστα κυκλώματα από ρεύματα βραχυκυκλώματος.

 Πρότυπα και πιστοποιήσεις ασφαλείας: Τα προϊόντα αυτά συνήθως συμμορφώνονται με διάφορα διεθνή πρότυπα ασφαλείας, όπως το EN/IEC 60898, ως/NZS 60898.1, το IEC60947-2 κ.λπ.
