Καμπύλη c rcbo

Η καμπύλη STR02-40 C RCBO χρησιμοποιείται κυρίως στο κύκλωμα του AC50/60Hz δύο πόλους 230V ή τέσσερις πόλους 400V, το ονομαστικό ρεύμα μέχρι το 6α 40Α για την αποτελεσματική υπερφόρτωση και την προστασία βραχυκυκλώματος και την σπάνια μετάβαση της γραμμής υπό κανονική κατάσταση, καθώς και αυτόματα και αμέσως η τροφοδοσία ρεύματος όταν κάποιος πάσχει από ηλεκτρικό σοκ ή διαρροή ρεύματος προς τα πάνω προς τα πάνω. Μπορεί να προστατεύσει αποτελεσματικά την προσωπική ασφάλεια και να αποφύγει τις ζημιές στον εξοπλισμό. Είναι κατάλληλο για όλα τα μέρη, όπως η βιομηχανία, το εμπόριο, η υψηλή άνοδος και η πολιτική διαμονή.

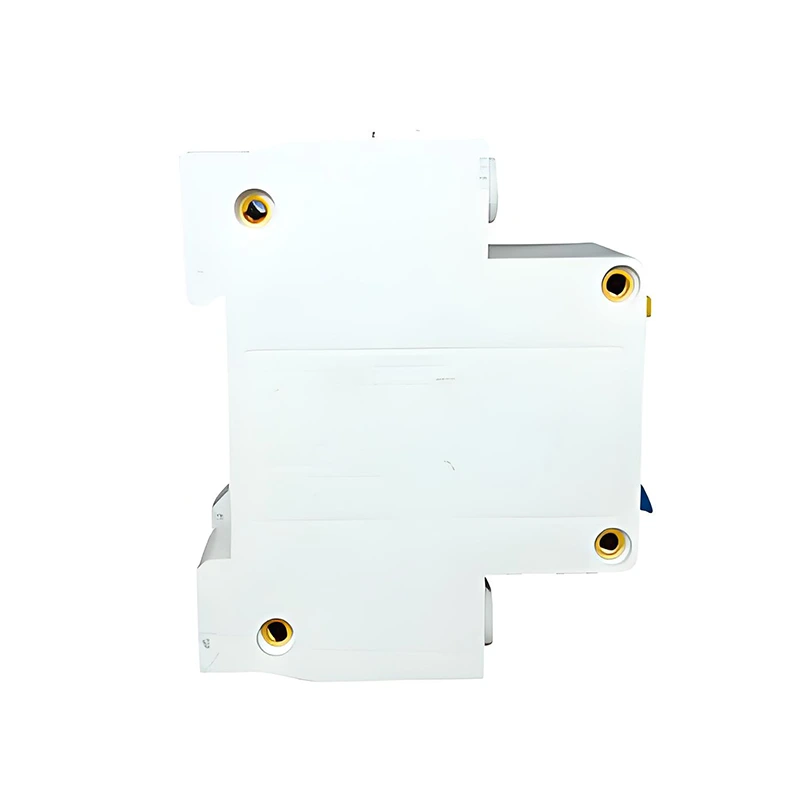

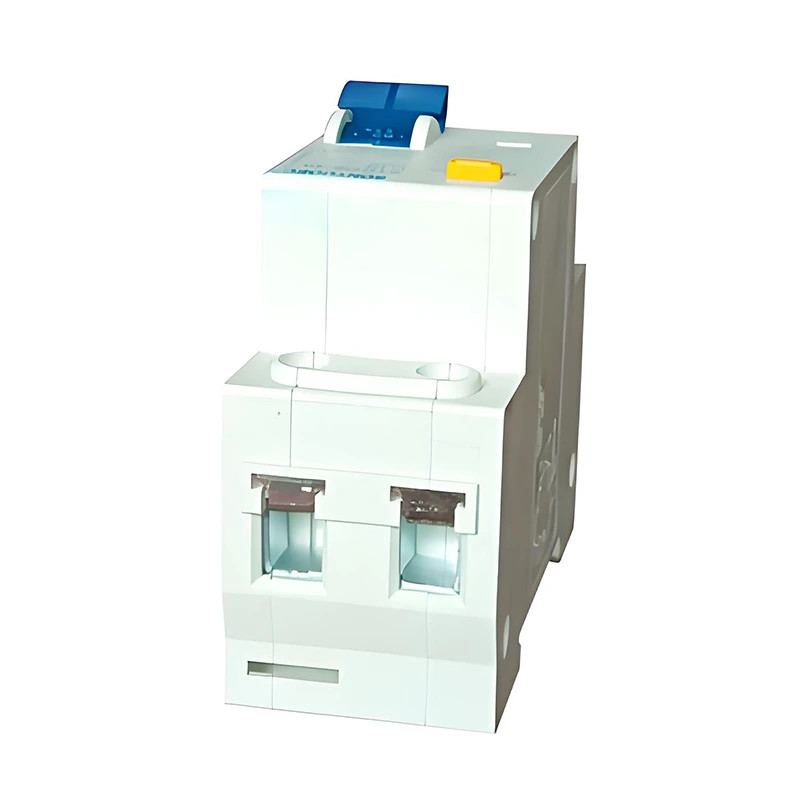

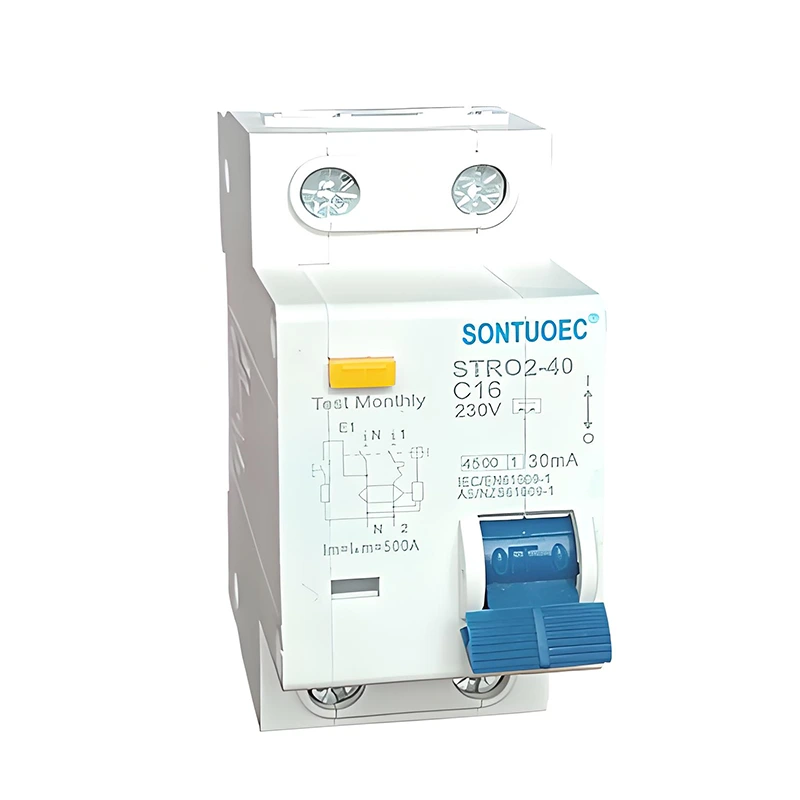

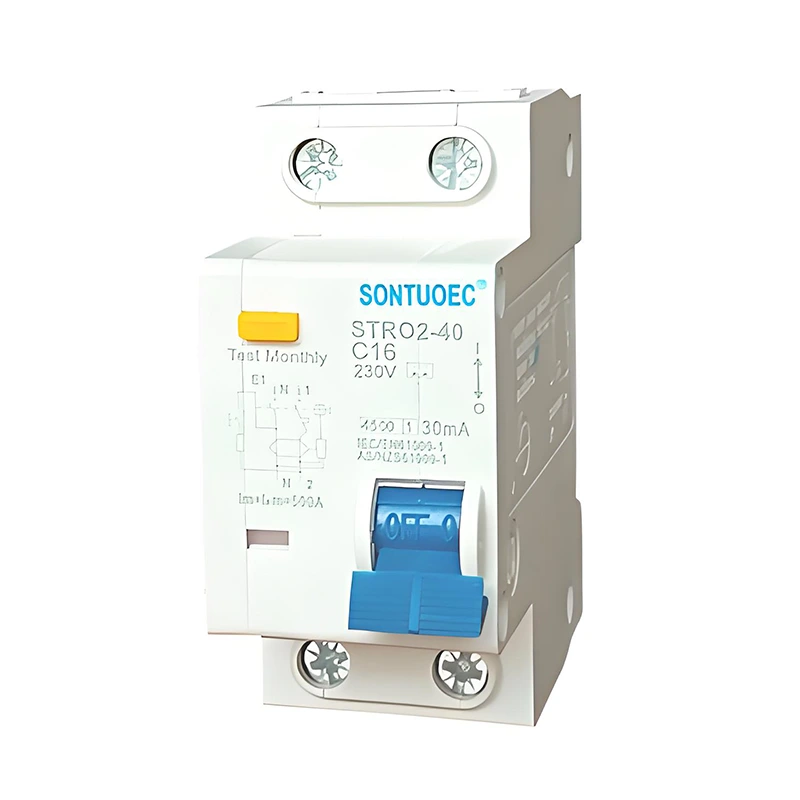

Μοντέλο:STRO2-40

Αποστολή Ερώτησης

περιγραφή προϊόντος

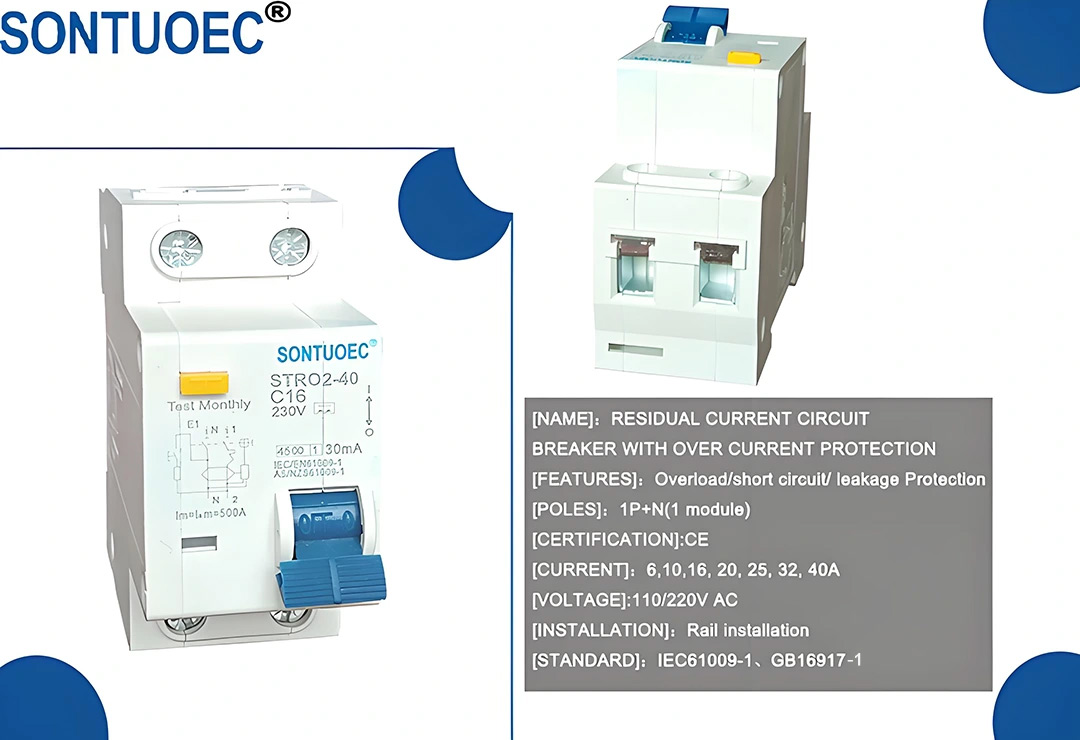

Μοντέλο	Ηλεκτρονικός τύπος
ΠΡΟΤΥΠΟ:	IEC 61009-1
Υπολειμματικό ρεύμα χαρακτήρα	Και/και
Πόος όχι	1p+n
Χαρακτηριστική απελευθέρωση Thermo-Magnetiv	ΣΙ; ΝΤΟ; ΡΕ;
Αξιολογημένο ρεύμα (α)	6Α, 10Α, 16Α, 25Α, 32Α, 40Α
Ονομαστική τάση (v)	220.230.240V
Ονομασμένο υπολειμματικό ρεύμα λειτουργίας	10mA, 30mA, 100mA, 300mA, 500mA
Ονομαστική υπό όρους υπολειμματικό βραχυκύκλωμα ρεύμα	3ka; 4.5ka, 6ka
Ηλεκτρο-μηχανική αντοχή	Πάνω από 4000 κύκλοι

Προβολή προϊόντος πάνω από την προβολή:

1. Παρέχετε προστασία από το ρεύμα LAGHT LAPIN

2. Υψηλή ικανότητα αντοχής βραχυκυκλώματος

3. Εφαρμόζεται σε σύνδεση με τερματικό και pin/πιρούνι.

4. Εξοπλισμένο με ακροδέκτες σύνδεσης προστατευμένου δακτύλου

5. Δυστυχώς αποσυνδέστε το κύκλωμα όταν εμφανίζεται το ρεύμα σφάλματος/διαρροής γης και υπερβαίνει την ονομαστική ευαισθησία

6. Ανεξάρτητα από την παροχή ρεύματος και την τάση γραμμής και απαλλαγμένη από εξωτερικές παρεμβολές, διακύμανση τάσης.

Η καμπύλη αποσύνδεσης περιγράφει τα χαρακτηριστικά δράσης ενός διακόπτη κυκλώματος υπό συνθήκες υπερφόρτωσης. Χαρακτηρίζεται από έναν μεγάλο καθυστερημένο χρόνο δράσης όταν το ρεύμα υπερφόρτωσης είναι μικρό. Καθώς αυξάνεται το ρεύμα υπερφόρτωσης, ο χρόνος δράσης μειώνεται σταδιακά. Αυτός ο σχεδιασμός προορίζεται να αποφευχθεί η ψευδή λειτουργία λόγω των προσωρινών αιχμών ρεύματος κατά την εκκίνηση του φορτίου και για να διασφαλιστεί ότι το κύκλωμα μπορεί να αποσυνδεθεί εγκαίρως κατά τη διάρκεια παρατεταμένων υπερφόρτωσης.

Κύρια χαρακτηριστικά και λειτουργίες

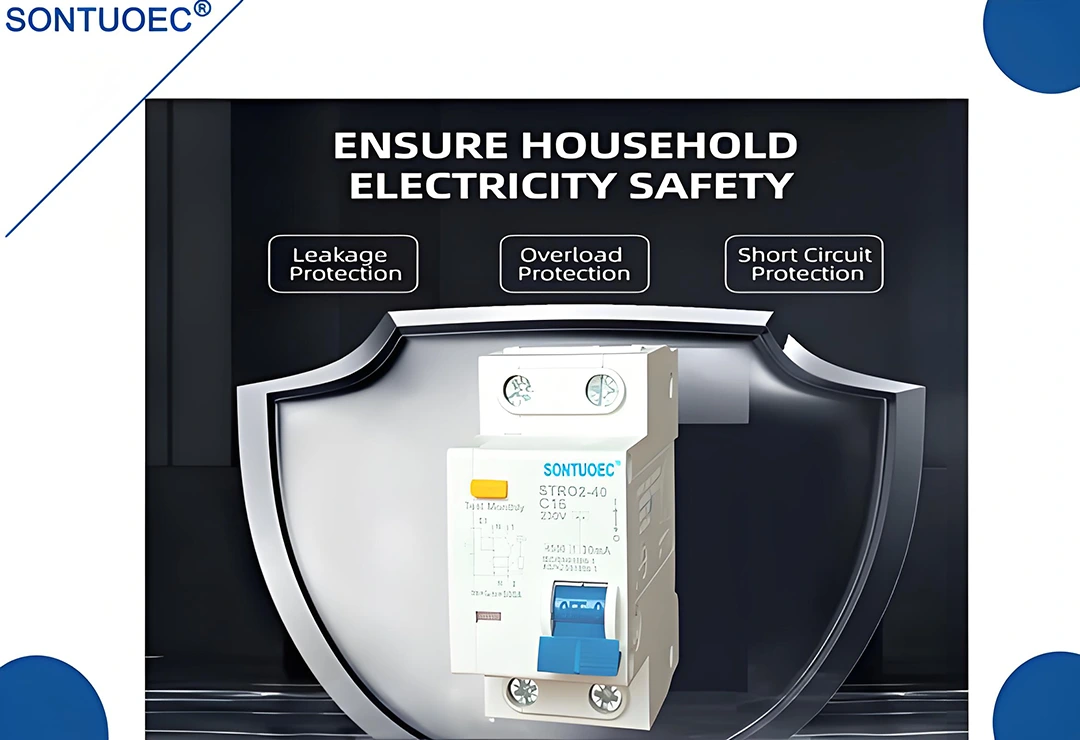

Προστασία υπολειμματικού ρεύματος: Η καμπύλη C RCBO είναι σε θέση να ανιχνεύει και να κόβει το υπολειπόμενο ρεύμα που προκαλείται από διαρροή ανθρωπίνων ηλεκτρικών ή εξοπλισμού, εμποδίζοντας έτσι τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές.

Προστασία υπερφόρτωσης: Όταν το ρεύμα στο κύκλωμα υπερβαίνει το ονομαστικό ρεύμα του RCBO, είναι σε θέση να κόψει το κύκλωμα εντός καθορισμένου χρονικού διαστήματος για να αποφευχθεί βλάβη στα ατυχήματα κυκλώματος ή πυρκαγιάς λόγω υπερφόρτωσης. Η καμπύλη απογύμνωσης τύπου C εξασφαλίζει ότι αυτή η προστασία ενεργοποιείται την κατάλληλη στιγμή.

Προστασία βραχυκυκλώματος: Σε περίπτωση βραχυκυκλώματος σε ένα κύκλωμα, η καμπύλη C RCBO είναι σε θέση να ενεργήσει γρήγορα για να κόψει το ρεύμα βραχυκυκλώματος και να προστατεύσει το κύκλωμα και τον εξοπλισμό. Εξοικονόμηση χώρου.
