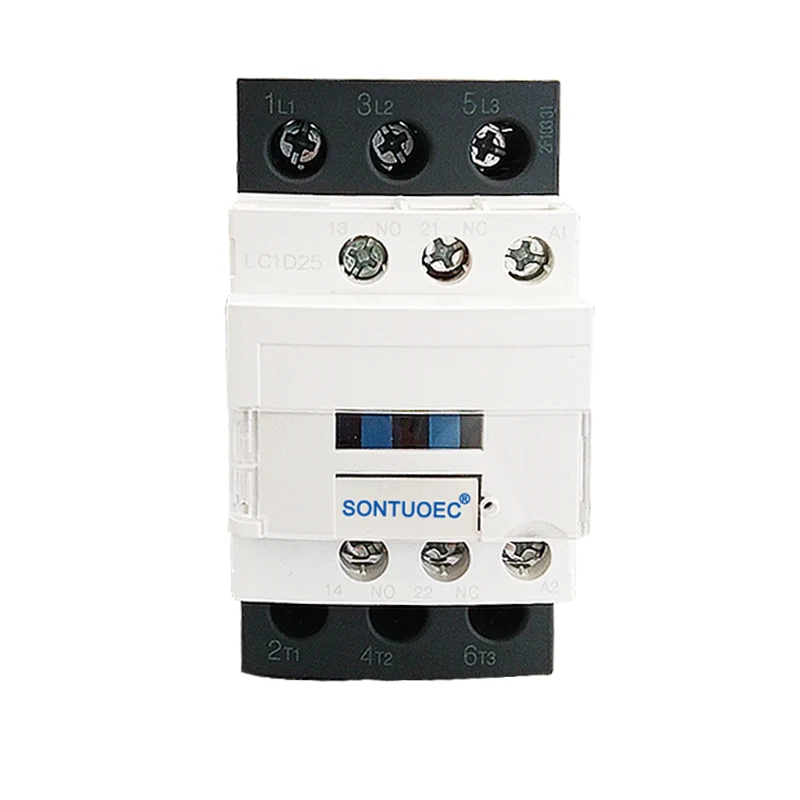

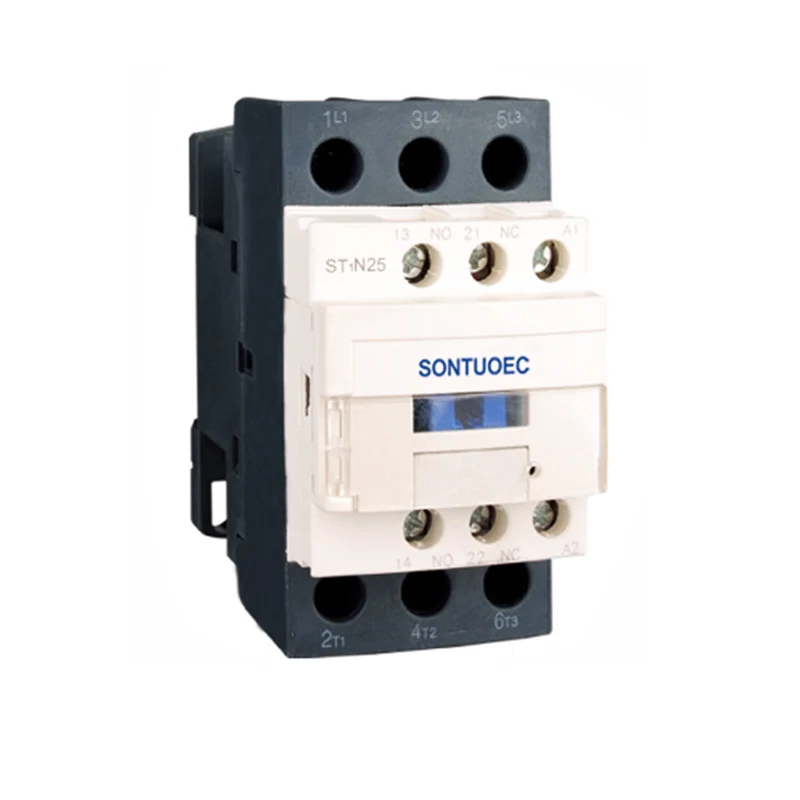

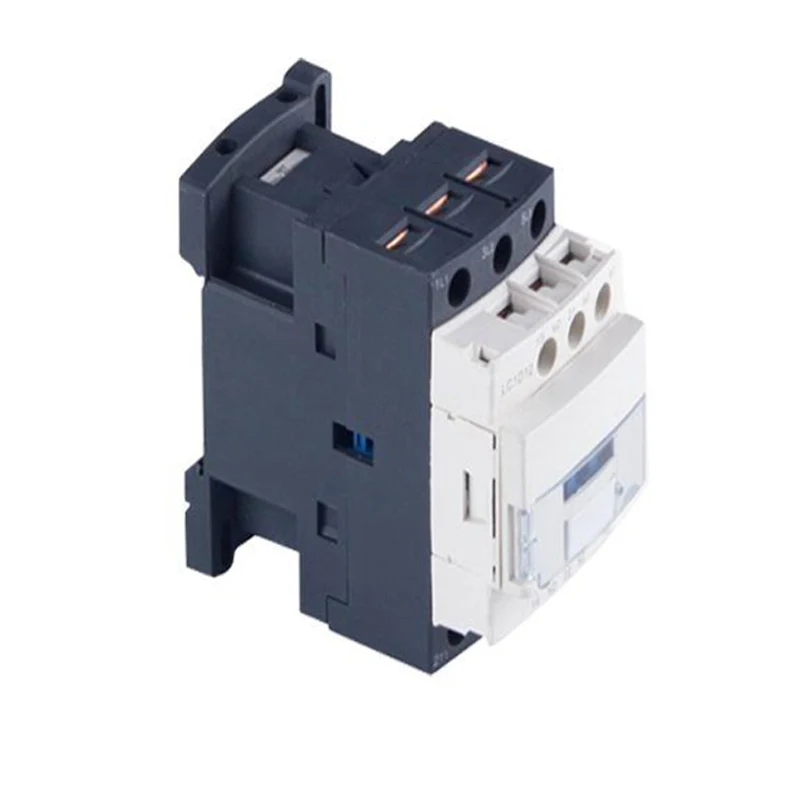

CJX2 3P 25A AC Contactor

Το CJX2 3P 25A AC Contactor είναι κατάλληλος για τη σύνδεση και το σπάσιμο κυκλωμάτων σε μεγάλες αποστάσεις, καθώς και για συχνή εκκίνηση και έλεγχο των κινητήρων AC. Επιπλέον, μπορεί να χρησιμοποιηθεί με κατάλληλα θερμικά ρελέ για να σχηματίσει ηλεκτρομαγνητικούς εκκινητές για την προστασία των κυκλωμάτων όπου ενδέχεται να εμφανιστούν λειτουργικές υπερφόρτητες.

Μοντέλο:ST1N

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τύπος		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Βαθμολογημένο ρεύμα εργασίας (α)	AC3	9	12	18	25	32	40	50	65	80	95
Βαθμολογημένο ρεύμα εργασίας (α)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Standard Power Ratings της 3ης φάσης Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Ονομασμένο ρεύμα θερμότητας (α)		20	20	32	40	50	60	80	80	125	125
Ηλεκτρική ζωή	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Ηλεκτρική ζωή	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Μηχανική ζωή (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Αριθμός επαφών	3p+όχι					3p+NC+όχι
Αριθμός επαφών	3p+NC					3p+NC+όχι

Δομικά χαρακτηριστικά

Προστατευτικός σχεδιασμός: Το CJX2 3P 25A AC Contactor υιοθετεί την προστατευτική δομή, η οποία χαρακτηρίζεται από μικρό όγκο, ελαφρύ βάρος, χαμηλή κατανάλωση ενέργειας και μεγάλη διάρκεια ζωής.

Δομή δράσης άμεσης δράσης: Η δομή δράσης της είναι άμεση δράση και οι επαφές είναι διπλό σημείο διακοπής, το οποίο βελτιώνει την αξιοπιστία και την ασφάλεια της επαφής.

Ομάδα βοηθητικής επαφής τύπου μπλοκ: Η βοηθητική ομάδα επαφών, η κεφαλή καθυστέρησης αέρα, ο μηχανικός μηχανισμός αλληλοσύνδεσης και άλλα εξαρτήματα μπορούν να προστεθούν ανάλογα με τις ανάγκες του χρήστη για να σχηματίσουν έναν επαφή καθυστέρησης χρόνου, αναστρέψιμο επαφή, Star-Delta Starter και άλλα προερχόμενα προϊόντα σειράς.

Τεχνικές παραμέτρους

Οι κύριες τεχνικές παράμετροι του CJX2 (ST1N) Series Contactor περιλαμβάνουν:

Ονομαστική τάση: συμπεριλαμβανομένων των 36V, 110V, 127V, 220V, 380V και άλλων επιπέδων για την κάλυψη των αναγκών διαφορετικών συστημάτων ισχύος.

Ονομαστικό ρεύμα: Σύμφωνα με διαφορετικά μοντέλα, το ονομαστικό ρεύμα κυμαίνεται από 9Α έως 95Α.

Τάση πηνίου: Η τάση πηνίου AC περιλαμβάνει 24V, 36V, 48V, 110V, 220V, 380V, κλπ. Η τάση πηνίου DC περιλαμβάνει 12V, 24V, 48V, 110V, 220V κ.λπ.

Μηχανική και ηλεκτρική ζωή: Η μηχανική ζωή μπορεί να ανέρχεται σε εκατομμύρια φορές και η ηλεκτρική ζωή είναι επίσης σχετικά υψηλή, γεγονός που εξασφαλίζει τη μακροπρόθεσμη σταθερή λειτουργία του επαφών.

Εγκατάσταση και συντήρηση

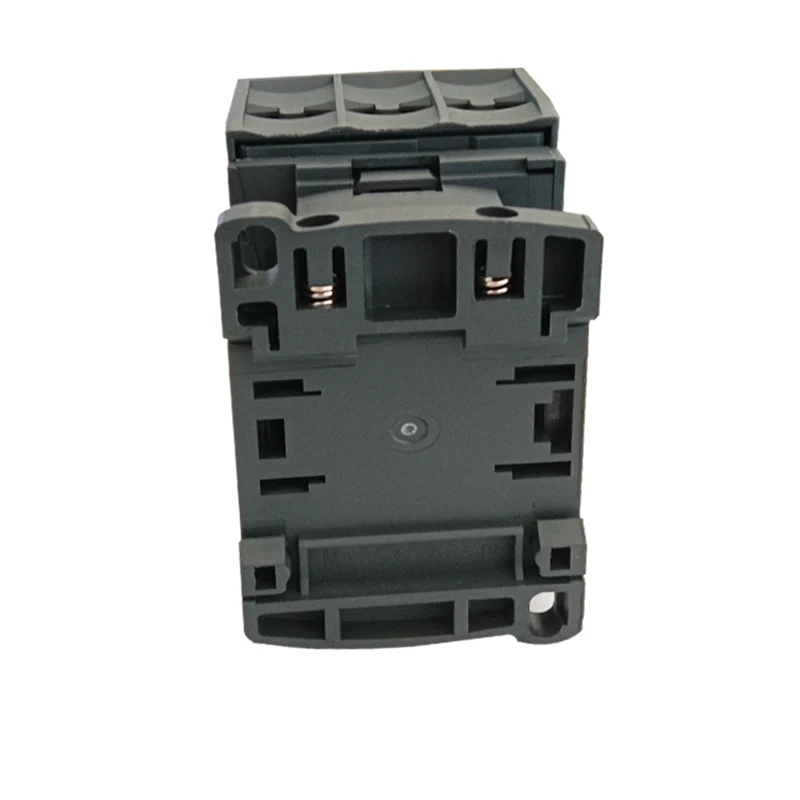

Εγκατάσταση: Οι επαφές AC τύπου CJX2 μπορούν να τοποθετηθούν με δύο βίδες ή 35mm (ή 75mm) σιδηροτροχιά, η οποία είναι βολική και γρήγορη. Τα σχετικά τεχνικά δεδομένα θα πρέπει να ελέγχονται πριν από την εγκατάσταση για να διασφαλιστεί η συμμόρφωση με τις συνθήκες εγκατάστασης.

Συντήρηση: Όλα τα μέρη του προϊόντος θα πρέπει να ελέγχονται τακτικά κατά τη χρήση, απαιτώντας ότι τα κινητά μέρη δεν είναι κολλημένα και τα συνδετήρες δεν είναι χαλαρά. Εάν υπάρχει κάποια ζημιά, θα πρέπει να αντικατασταθεί εγκαίρως για να διασφαλιστεί η κανονική λειτουργία του επαφών.
