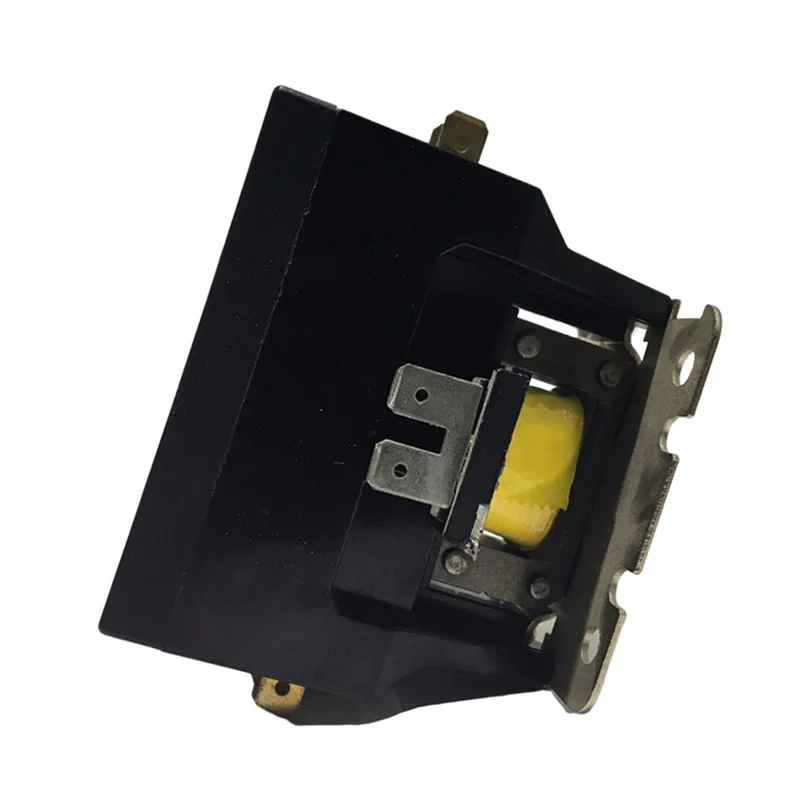

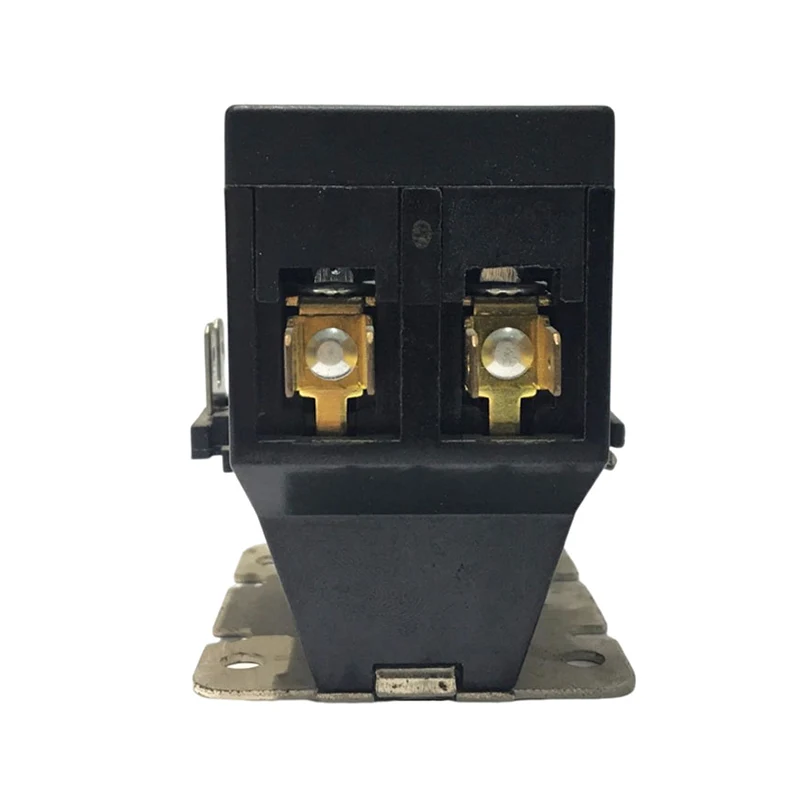

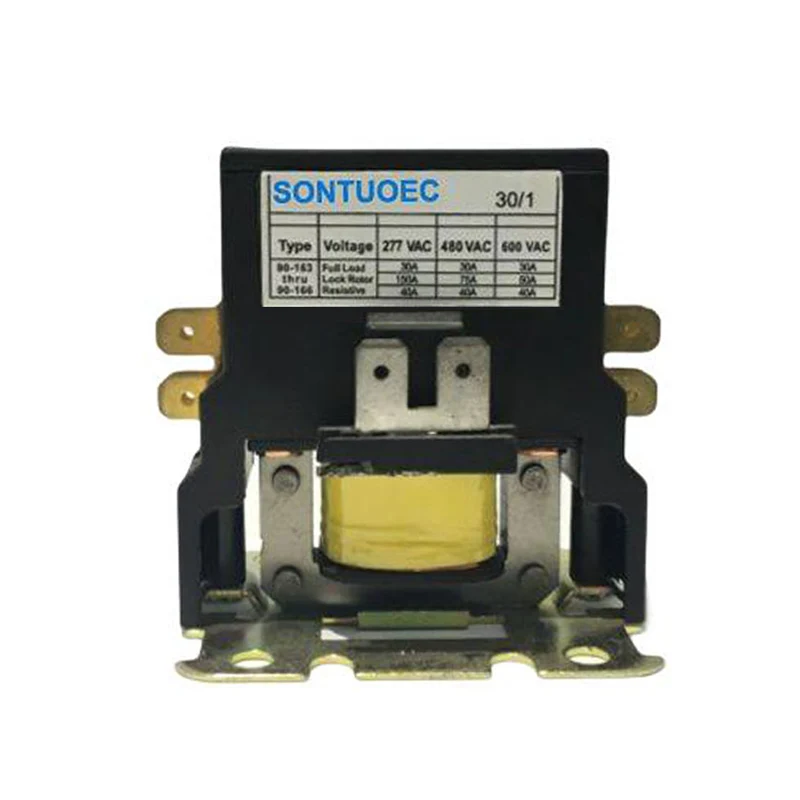

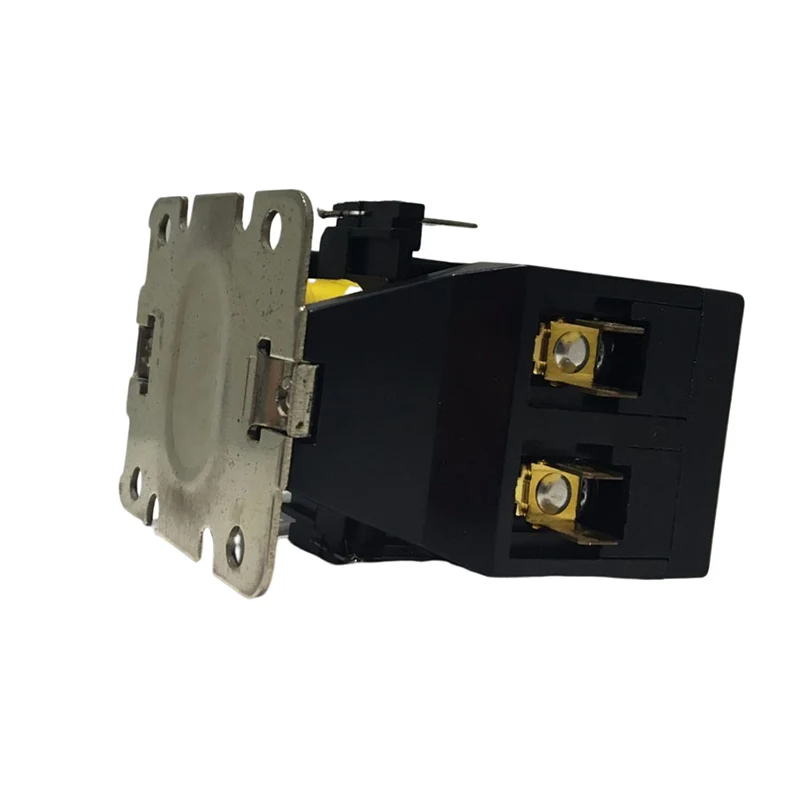

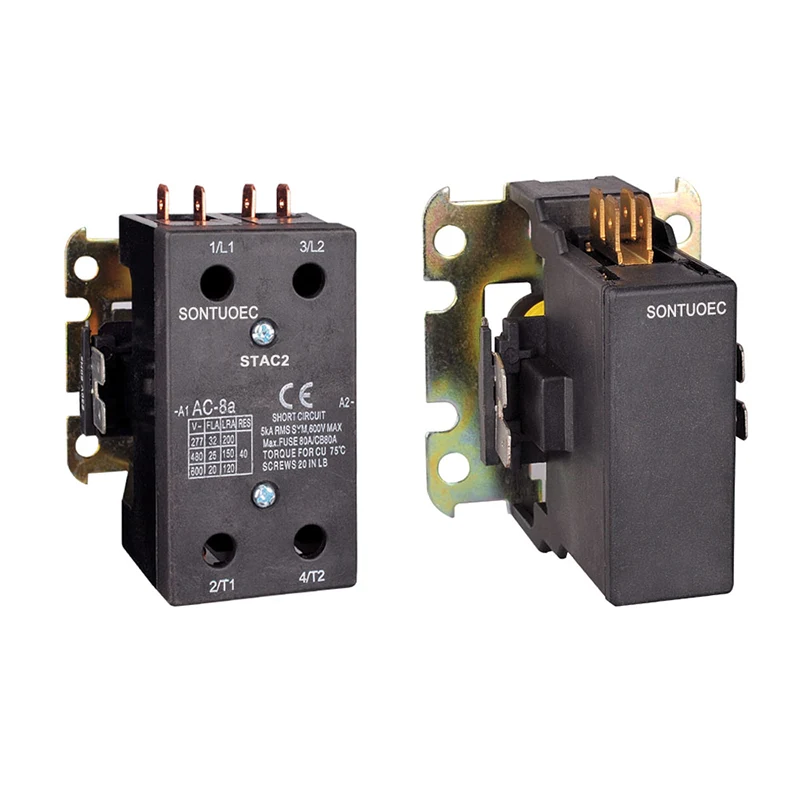

Κλιματισμός AC επαφής

Οι εναγόμενοι εναλλακτικών ουσιών κλιματισμού είναι καθοριστικοί σκοποί AC, έχουν σχεδιαστεί για χρήση σε ψύξη, κλιματισμό και ηλεκτρικά συστήματα θέρμανσης. Οι συνδέσεις τροφοδοσίας μπορούν να γίνουν είτε με ακροδέκτες με γρήγορες συνδέσεις ή ακροδέκτες με γρήγορες συνδέσεις

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο αρ.	Φορτίο πλήρους φορτίου	Αντισταθμιστικοί ενισχυτές (α)	Πόος Αρ.	Τάση πηνίου ( V)	Τάση γραμμής (v)	Μέγιστο HP		-
Μοντέλο αρ.	Ενισχυτές (α)	Αντισταθμιστικοί ενισχυτές (α)	Πόος Αρ.	50/60Hz	Τάση γραμμής (v)	Δυναμικό (V)	Μονόκλινο Φάση	Τρία Φάση
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Μονωτική ουσία	Το μπλοκ επικοινωνίας και ο μεταφορέας είναι υψηλής ποιότητας ρητίνη θερμοσυγκροτημάτων ηλεκτρικής ποιότητας
Κλίμακα θερμοκρασίας	-40 ° F έως 150 ° F; -5-+40
Μηχανική ζωή (χωρίς φορτίο)	Συμμορφώνεται με το πρότυπο προδιαγραφών UL και ARI
Ηλεκτρική ζωή	Συμμορφώνεται με τις προδιαγραφές UL και ARI Πρότυπο
Βάρος (κατά προσέγγιση)	9,25 ουγκιά
Συχνότητα πηνίων	50/60Hz
Μόνωση πηνίου	Κατηγορία Β (130ºC)
Λήξη	Σύνδεσμος πίεσης και διπλό 1/4 q.c
Λειτουργώ	85% του ονομαστικού πηνίου Coltage · 110% μέγιστο ασφαλές λειτουργώ
Κύκλος εργασίας	Συνεχής

Δομή και χαρακτηριστικά

Δομή:

Ηλεκτρομαγνητικό σύστημα: Περιλαμβάνει εξαρτήματα όπως πηνία, πυρήνες κλπ., Τα οποία χρησιμοποιούνται για τη δημιουργία μαγνητικής ροής για την οδήγηση του ανοίγματος και του κλεισίματος του συστήματος επαφής.

Σύστημα επαφής: Περιλαμβάνει την κύρια επαφή και την βοηθητική επαφή. Η κύρια επαφή χρησιμοποιείται για τη μεταφορά του ονομαστικού ρεύματος του συστήματος κλιματισμού, ενώ η βοηθητική επαφή χρησιμοποιείται για να πραγματοποιήσει τη μετάδοση και την ανατροφοδότηση του σήματος ελέγχου.

Συσκευή σβήνοντας τόξο: Χρησιμοποιείται για την κατάσβεση του τόξου που δημιουργείται όταν η επαφή αποσυνδεθεί για να προστατεύσει την επαφή από τη ζημιά.

Συσκευή διαρροής κελύφους και θερμότητας: Χρησιμοποιείται για την προστασία των εσωτερικών εξαρτημάτων από το εξωτερικό περιβάλλον και παρέχει την απαραίτητη λειτουργία διάχυσης θερμότητας.

Χαρακτηριστικά:

Ειδικοποίηση: Σχεδιασμένο για συστήματα κλιματισμού για την κάλυψη των αναγκών των συστημάτων κλιματισμού για ηλεκτρικό έλεγχο.

Αξιοπιστία: Το σύστημα επαφής αποτελείται από υλικά υψηλής ποιότητας με καλή ηλεκτρική αγωγιμότητα και αντοχή στην τριβή για να εξασφαλιστεί μακροπρόθεσμη σταθερή λειτουργία.

Ασφάλεια: Εξοπλισμένη με τέλεια συσκευή σβήνει τόξου, εμποδίζοντας αποτελεσματικά τη ζημιά ARC στις επαφές και στο περιβάλλον.

Συμβατότητα: Συμβατή με ένα ευρύ φάσμα συστημάτων κλιματισμού και συστημάτων ηλεκτρικού ελέγχου, βολικό για εγκατάσταση και θέση σε λειτουργία.

Αρχή εργασίας

Όταν ενεργοποιείται το πηνίο του επαφή με τον κλιματισμό 2P κλιματισμού, ο πυρήνας σιδήρου γίνεται μαγνητικός και προσελκύει το σύστημα επαφής να κλείσει, συνδέοντας έτσι το σύστημα κλιματισμού στην πηγή ενέργειας. Όταν το πηνίο είναι απενεργοποιημένο, ο πυρήνας σιδήρου χάνει τον μαγνητισμό του και το σύστημα επαφής θα διαχωριστεί από τη δράση του ελατηρίου, αποσυνδέοντας έτσι το σύστημα κλιματισμού από την πηγή ενέργειας. Με αυτόν τον τρόπο, ο επαφής μπορεί να συνειδητοποιήσει το τηλεχειριστήριο του συστήματος κλιματισμού.

Air Conditioning AC Contactor
