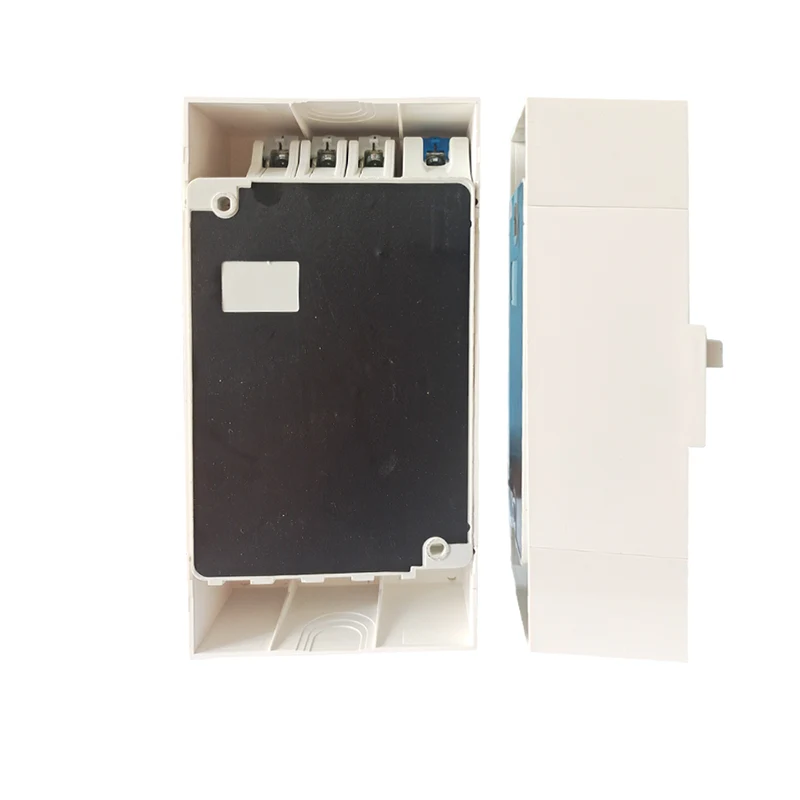

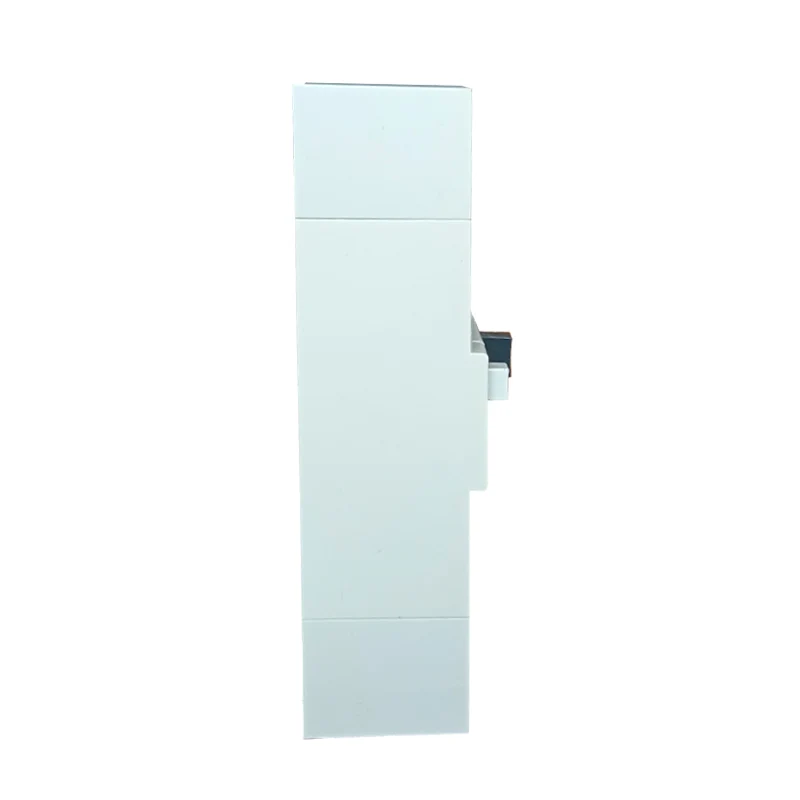

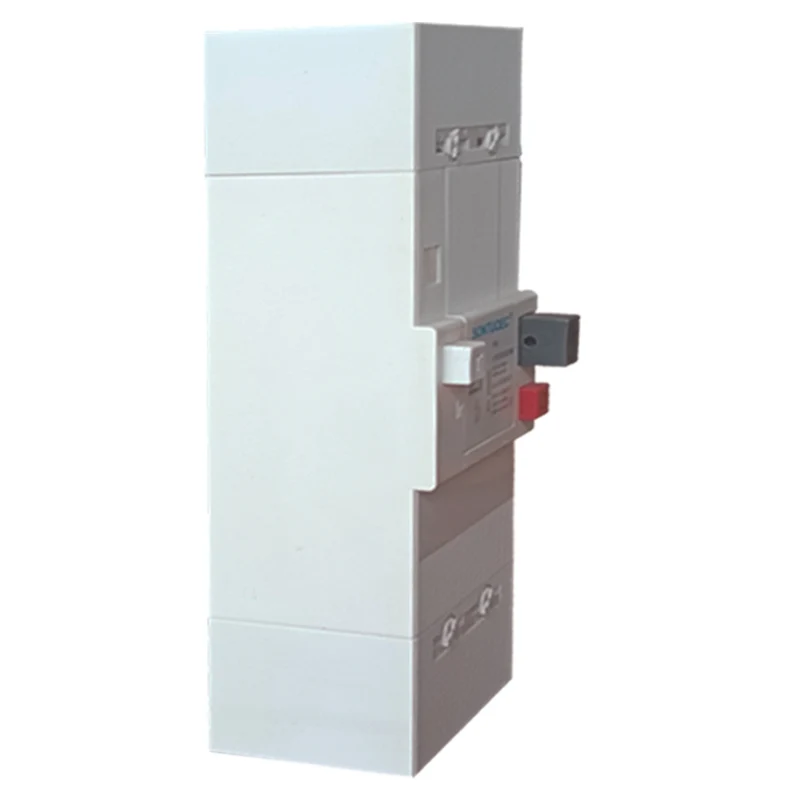

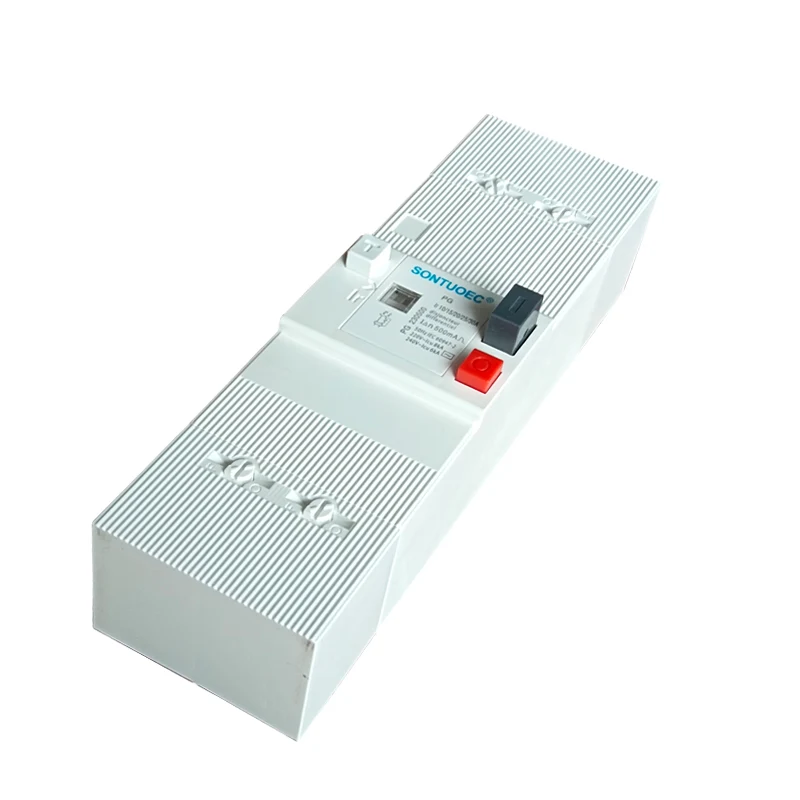

Ρυθμιζόμενο διακόπτη κυκλώματος διαρροής ρεύματος ELCB

Το ρυθμιζόμενο διακόπτη του κυκλώματος διαρροής ρεύματος ELCB είναι μια συσκευή που μπορεί να ανιχνεύσει διαρροή στο κύκλωμα και να κόψει αυτόματα την παροχή ρεύματος. Χρησιμοποιείται κυρίως για την προστασία της προσωπικής ασφάλειας και την πρόληψη των ηλεκτρικών πυρκαγιών. Όταν το ρεύμα διαρροής στο κύκλωμα φτάσει ή υπερβαίνει την προκαθορισμένη τιμή, το ELCB μπορεί γρήγορα να αποκόψει την παροχή ρεύματος, αποφεύγοντας έτσι ατυχήματα ηλεκτροπληξίας και ηλεκτρικές πυρκαγιές. Ταυτόχρονα, έχει επίσης λειτουργίες προστασίας υπερφόρτωσης και βραχυκυκλώματος.

Μοντέλο:PG

Αποστολή Ερώτησης

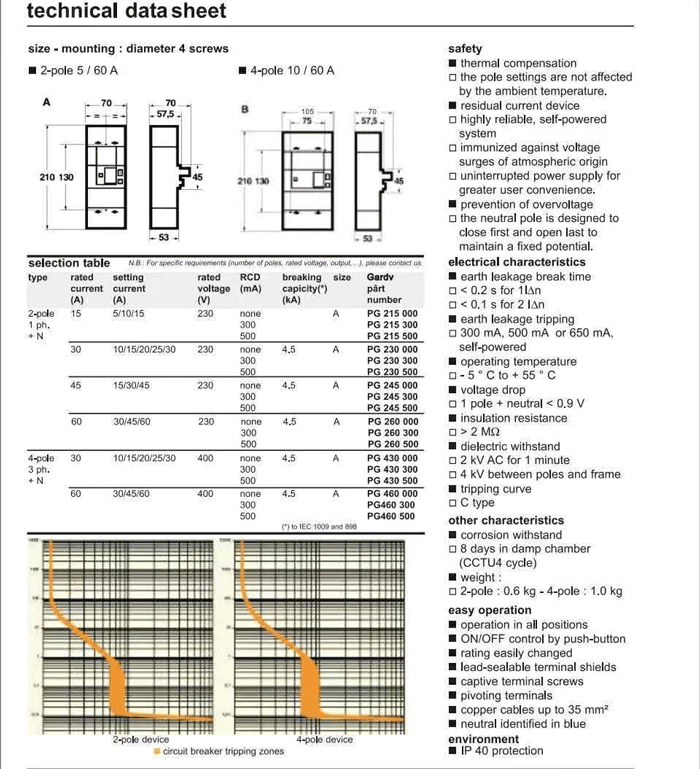

περιγραφή προϊόντος

Μοντέλο	Ηλεκτρο-μαγνητικός τύπος, ηλεκτρονικός τύπος
Σύμφωνη με το πρότυπο	IEC 61009-1 IEC 60947-1
Υπολειμματικό ρεύμα χαρακτήρα	Κηλίδα
Πόος όχι	2p/4p
Αξιολογημένο ρεύμα (α)	5 ~ 15a, 15 ~ 30a, 30 ~ 60a, 60 ~ 90a (τρέχουσα ρυθμιζόμενη)
Ονομαστική τάση (v)	240/415V · 230/400V
Ονομασμένο υπολειμματικό ρεύμα λειτουργίας	10mA, 30mA, 100mA, 300mA, 500mA
Ονομαστική υπό όρους υπολειμματικό βραχυκύκλωμα ρεύμα	3ka, 6ka, 8ka
Ηλεκτρο-μηχανική αντοχή	Πάνω από 4000 κύκλοι

Αρχή λειτουργίας

Η λειτουργία του διακόπτη του κυκλώματος διαρροής ρυθμιζόμενου ρεύματος ELCB βασίζεται στην αρχή της ισορροπίας των ρευμάτων. Υπό κανονικές συνθήκες, τα ρεύματα στα καλώδια πυρκαγιάς (L) και μηδέν (N) ενός ηλεκτρικού κυκλώματος είναι ίσα. Όταν εμφανιστεί διαρροή, μέρος του ρεύματος στο καλώδιο πυρκαγιάς ρέει μέσω του ανθρώπινου σώματος ή του σώματος γείωσης στη γη, με αποτέλεσμα την ανισορροπία του ρεύματος στο καλώδιο πυρκαγιάς και στο μηδέν σύρμα. Το ELCB ανιχνεύει αυτή την ανισορροπία του ρεύματος για να αναγνωρίσει τη διαρροή και αυτόματα μειώνει την παροχή ρεύματος.

Χαρακτηριστικά και πλεονεκτήματα

Υψηλή ασφάλεια: Η ELCB μπορεί γρήγορα να κόψει την παροχή ρεύματος, αποτρέποντας αποτελεσματικά τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές.

Υψηλή ευαισθησία: ικανός να ανιχνεύει μικροσκοπικό ρεύμα διαρροής για να εξασφαλιστεί η ασφαλής λειτουργία του ηλεκτρικού συστήματος.

Καλή αξιοπιστία: Κατασκευάζεται με προηγμένη ηλεκτρονική τεχνολογία και υλικά και έχει καλή σταθερότητα και ανθεκτικότητα.

Μεγάλο φάσμα χρήσης: Εφαρμοστέο για μια ποικιλία ηλεκτρικών συστημάτων AC, συμπεριλαμβανομένων των οικιακών, βιομηχανικών και εμπορικών χώρων κ.λπ.

Εφαρμογή και επιλογή

Εφαρμογή: Ο τύπος AC ELCB χρησιμοποιείται ευρέως σε μια ποικιλία θέσεων που απαιτούν προστασία ηλεκτρικής ασφάλειας, όπως οικογενειακά σπίτια, εμπορικά κτίρια, βιομηχανικά εργοστάσια κ.λπ.

Επιλογή: Κατά την επιλογή του τύπου, είναι απαραίτητο να ληφθεί υπόψη η ονομαστική τάση, το ονομαστικό ρεύμα, το ρεύμα δράσης διαρροής και άλλες παραμέτρους του ηλεκτρικού συστήματος για να εξασφαλιστεί η δυνατότητα εφαρμογής και ασφάλειας του ELCB. Ταυτόχρονα, είναι επίσης απαραίτητο να εξεταστεί η μάρκα, η ποιότητα, η τιμή και άλλοι παράγοντες της ELCB.

Προφυλάξεις και συντήρηση

Προφυλάξεις: Κατά την εγκατάσταση και τη χρήση του τύπου AC ELCB, πρέπει να ακολουθήσετε τους σχετικούς κώδικες και πρότυπα ηλεκτρικής ασφάλειας. Ταυτόχρονα, πρέπει να ελέγχετε τακτικά την κατάσταση εργασίας του ELCB για να εξασφαλίσετε την κανονική του λειτουργία.

Συντήρηση: Το ELCB πρέπει να καθαρίζεται και να επιθεωρείται τακτικά για να αποφευχθεί η βλάβη που προκαλείται από τη σκόνη και την υγρασία. Ταυτόχρονα, η καλωδίωση και οι συνδέσεις του ELCB πρέπει να ελέγχονται τακτικά για χαλαρότητα ή ζημιά για να εξασφαλιστεί η αξιοπιστία των ηλεκτρικών συνδέσεών της.
