AC μαγνητικός επαφής

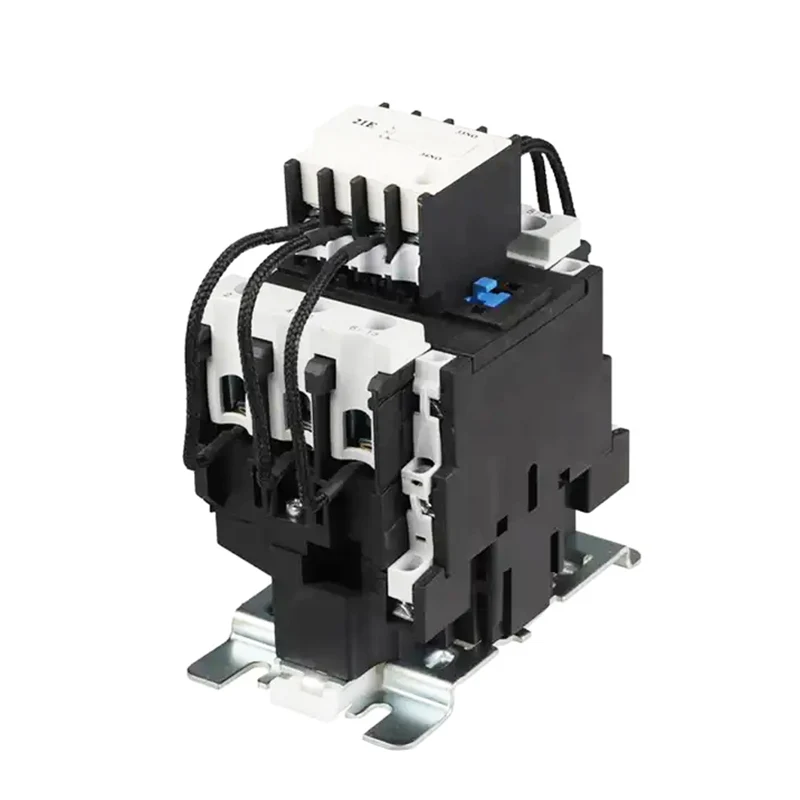

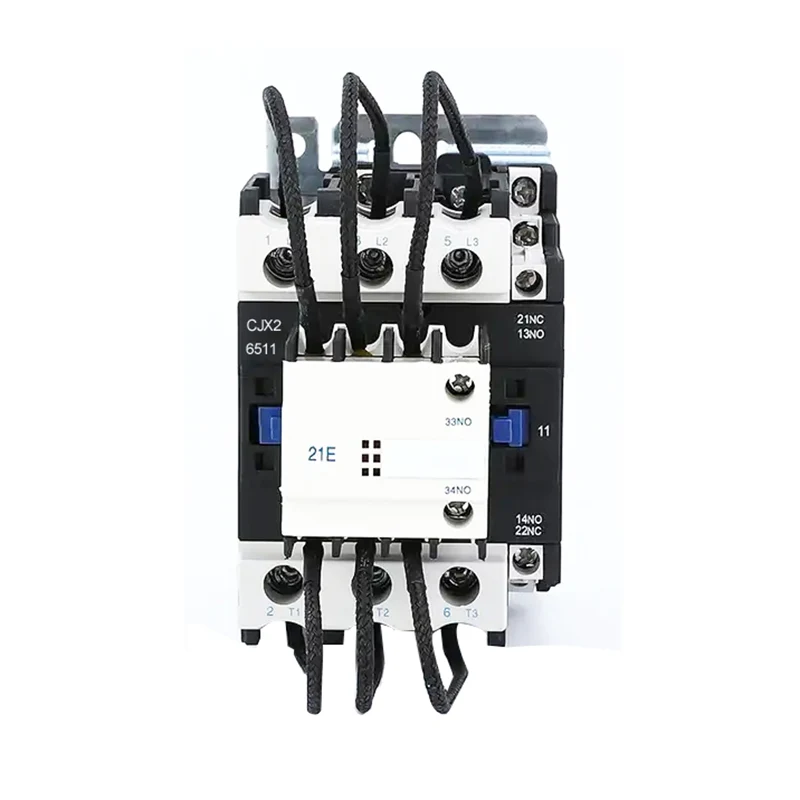

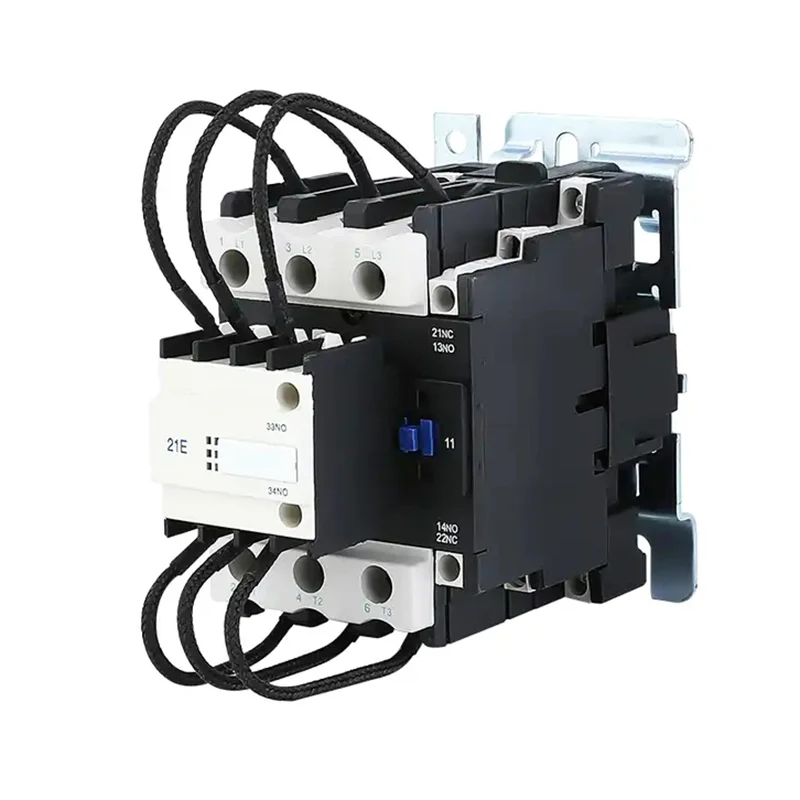

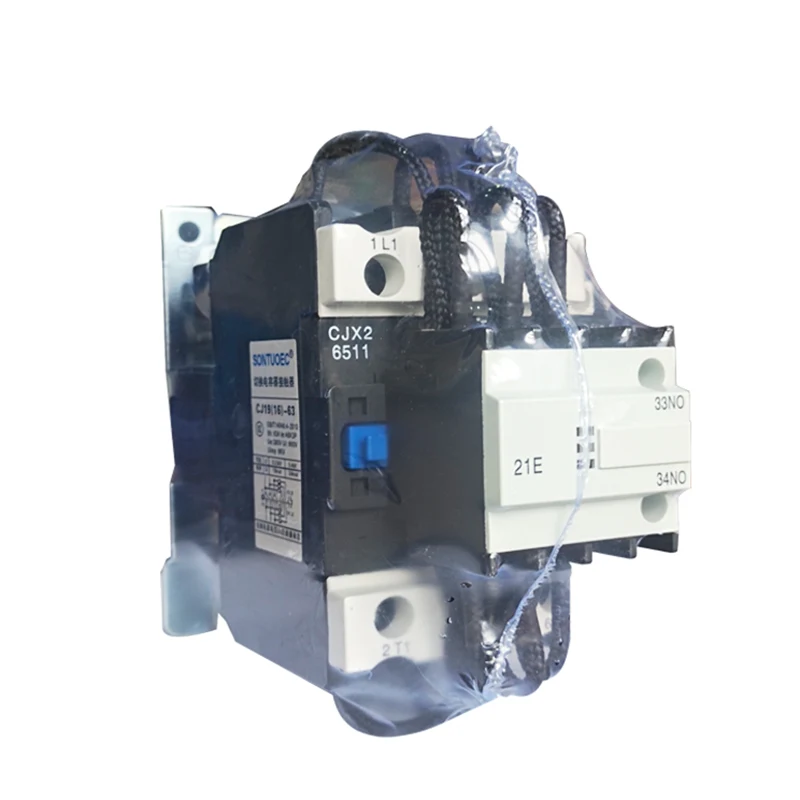

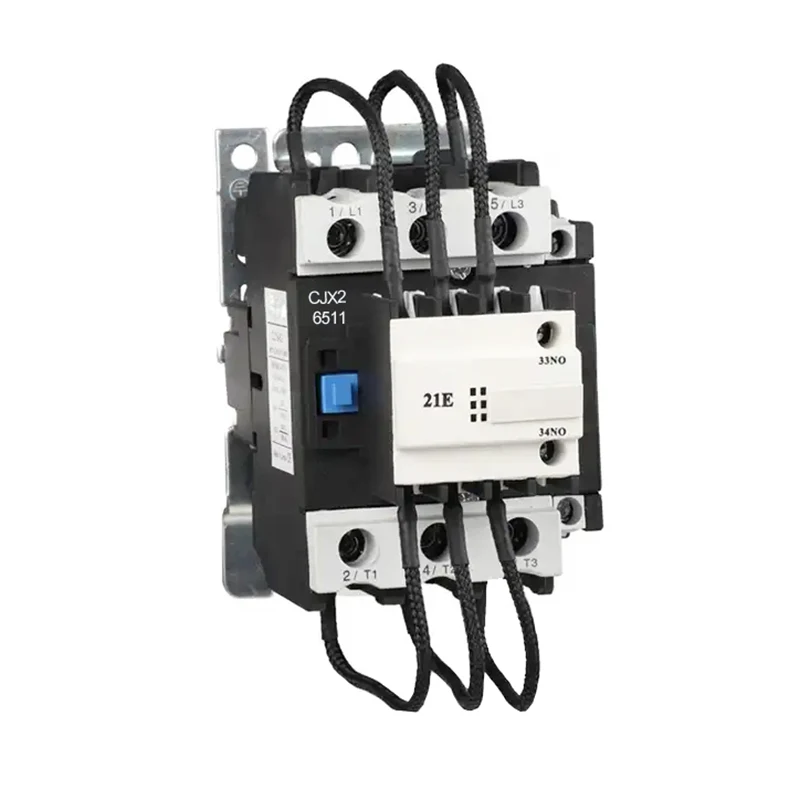

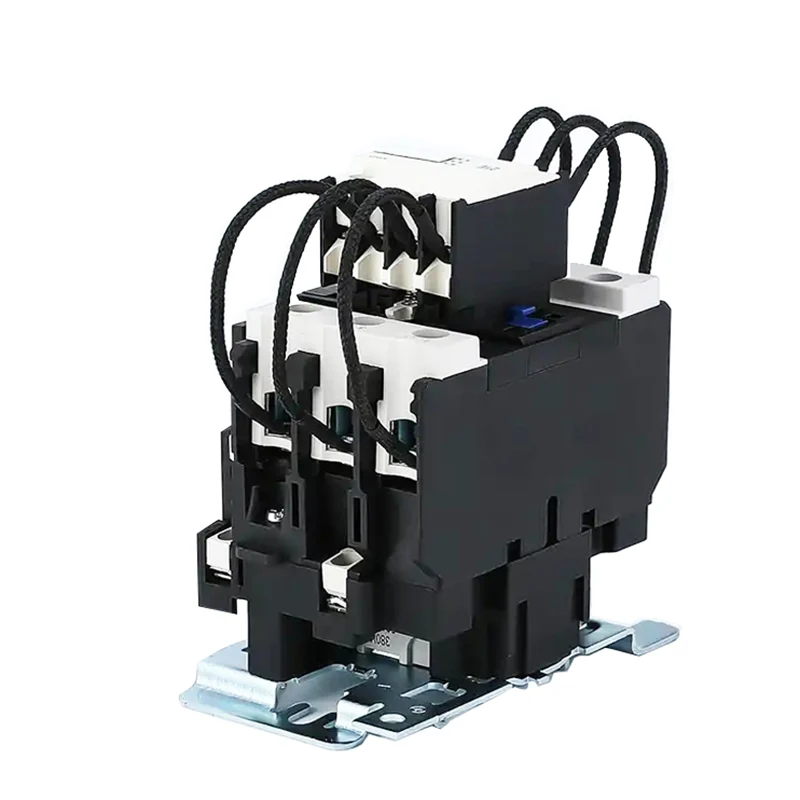

Το SCJ19 Contector Companitor ScJ19 χρησιμοποιείται στο δίκτυο ηλεκτρικής ενέργειας AC 50Hz ή 60Hz, έως 380V, για τη λειτουργία ή μεταγωγή της συσκευής ελέγχου πυκνωτή LV σε κύκλωμα αντιδραστικής ισχύος LV. Με τη συσκευή αντιμέτρησης, μπορεί να μειώσει τις επιπτώσεις της αύξησης του κλεισίματος και να αποτρέψει την υπερφόρτωση ως σπάσιμο.

Αρχή λειτουργίας

Η αρχή λειτουργίας του AC Magnetic Contactor βασίζεται στην ηλεκτρομαγνητική επαγωγή και τη μαγνητική δύναμη. Όταν το πηνίο ενεργοποιείται, το μαγνητικό πεδίο που παράγεται προσελκύει τον πυρήνα σιδήρου και κλείνει τις επαφές, ανοίγοντας έτσι το κύκλωμα. Όταν το πηνίο είναι απενεργοποιημένο, το μαγνητικό πεδίο εξαφανίζεται, ο πυρήνας σιδήρου επαναφέρεται κάτω από τη δράση του ελατηρίου, η επαφή σπάει και το κύκλωμα αποσυνδέεται. Με αυτόν τον τρόπο, ο AC Magnetic Contactor συνειδητοποιεί τον έλεγχο του κυκλώματος AC.

Δομή και σύνθεση

Το AC Magnetic Contactor αποτελείται κυρίως από τα ακόλουθα μέρη:

Ηλεκτρομαγνητικό σύστημα: Περιλαμβάνει εξαρτήματα όπως το πηνίο, ο πυρήνας και ο οπλισμός, τα οποία είναι τα βασικά μέρη για τη δημιουργία μαγνητικού πεδίου και μαγνητικής δράσης.

Σύστημα επαφής: Περιλαμβάνει την κύρια επαφή και την βοηθητική επαφή, οι οποίες χρησιμοποιούνται για την ανάβτηση και την απενεργοποίηση του κυκλώματος. Οι κύριες επαφές χρησιμοποιούνται συνήθως για τη μεταφορά μεγαλύτερων ρευμάτων, ενώ οι βοηθητικές επαφές χρησιμοποιούνται για την πραγματοποίηση διαφόρων λειτουργιών ελέγχου.

Συσκευή κατάσβεσης τόξου: Χρησιμοποιείται για την κατάσβεση του τόξου όταν αποσυνδεθεί η επαφή, εμποδίζοντας το τόξο να καταστρέψει την επαφή.

Άλλα εξαρτήματα: όπως πηγές, αγκύλες, περιβλήματα κ.λπ., χρησιμοποιούνται για να διορθώσουν και να υποστηρίξουν τα εξαρτήματα για να εξασφαλιστεί η κανονική λειτουργία του επαφών.

Χαρακτηριστικά δομής

1. Ο επαφής που συναρμολογείται με την τρέχουσα περιορισμένη αντίσταση, ικανή να περιορίσει την αύξηση της αύξησης της επιτρεπόμενης αξίας.

2. Ο επαφής είναι άμεσα δομής διπλής διακοπής, ο μηχανισμός δράσης είναι ευκίνητος, εύκολος στον έλεγχο με το χέρι, συμπαγής δομής για να αντικαταστήσει τις επαφές.

3. Περιορισμός τερματικού μπλοκ που προστατεύεται από κάλυμμα, ασφαλή και αξιόπιστη.

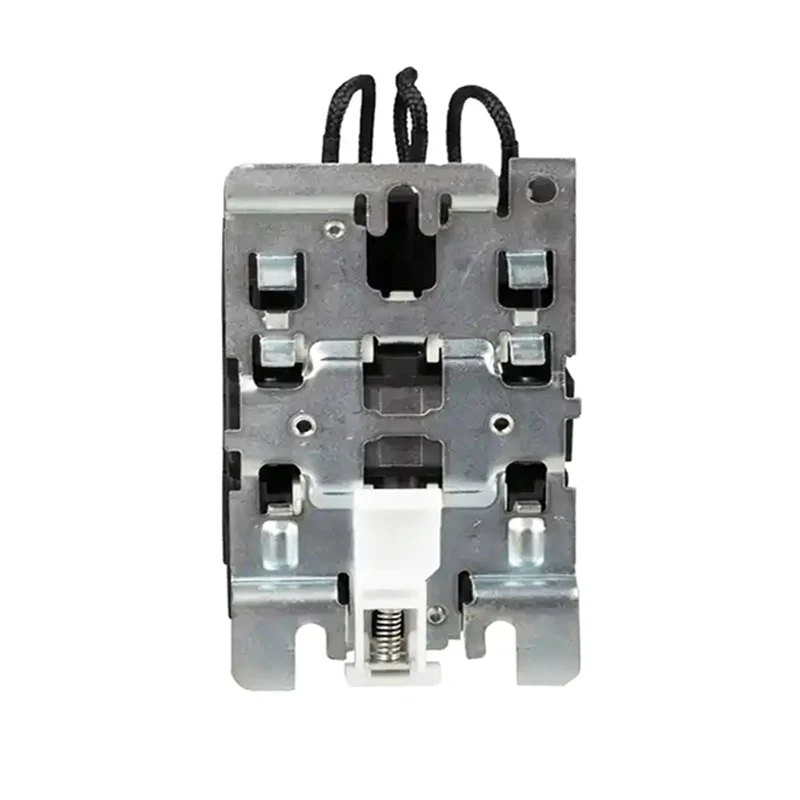

4. Μπορεί να τοποθετηθεί με βίδες ή σε τυπική σιδηροτροχιά 35/75mm.

Συνθήκες εργασίας και εγκατάστασης

(1) Θερμοκρασία περιβάλλοντος: -5 ℃- +40 ℃, η μέση θερμοκρασία δεν πρέπει να είναι πάνω από +35 ℃ σε 24 ώρες.

(2) Ατμοσφαιρικές συνθήκες: υγρασία περιβάλλοντος ατμόσφαιρας κάτω από 50% όταν +40 ℃. Η υγρασία του περιβάλλοντος μπορεί να είναι υψηλότερη σε χαμηλότερη θερμοκρασία. Στον πιο υγρότερο μήνα η μέση χαμηλότερη θερμοκρασία + 25 ℃ για μέσο όρο με τη μέγιστη σχετική υγρασία είναι 90%και λαμβάνοντας υπόψη την αλλαγή της θερμοκρασίας και συμβαίνει επειδή το προϊόν στην επιφάνεια του πηκτώματος.

(3) υψόμετρο όχι υψηλότερο από 2000 μέτρα κατά την εγκατάσταση.

(4) Κλάση ρύπανσης: 3 τάξη

(5) Κατηγορία εγκατάστασης: iii

(6) Κατάσταση εγκατάστασης: Η επιφάνεια τοποθέτησης και η κλίση του κατακόρυφου επιπέδου δεν είναι μεγαλύτερη από ± 5 ° και δεν υπάρχει σημαντική επίδραση και δόνηση, κουνώντας τον τόπο.

Κύρια χαρακτηριστικά

Αξιόπιστη εργασία: Το AC Magnetic Contactor είναι κατασκευασμένο από υλικά υψηλής ποιότητας και προηγμένη διαδικασία κατασκευής, η οποία έχει υψηλή αξιοπιστία και σταθερότητα.

Μεγάλη διάρκεια ζωής: Το σύστημα επαφής είναι κατασκευασμένο από υλικά ανθεκτικά στη φθορά, τα οποία μπορούν να αντέξουν σε μεγάλες διαταραχές ρεύματος και τάσης, παρατείνοντας τη διάρκεια ζωής.

Εύκολο στη διατήρηση: Η δομή είναι λογικά σχεδιασμένη, εύκολη στην αποσυναρμολόγηση και επισκευή, μειώνοντας το κόστος συντήρησης.

Διάφορες προδιαγραφές: Για να ικανοποιηθούν οι ανάγκες των διαφόρων χρηστών, ο AC Magnetic Contactor έχει μια ποικιλία προδιαγραφών και μοντέλων για να διαλέξετε, συμπεριλαμβανομένων διαφορετικών επιπέδων ρεύματος, επίπεδα τάσης και βοηθητικών διαμορφώσεων επαφής.
