Διακόπτης κυκλώματος θήκης AC/DC

Ο διακόπτης κυκλώματος AC/DC διαμορφωμένης θήκης είναι ένας ηλεκτρικός διακόπτης με ενσωματωμένη προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος και (σε ορισμένα μοντέλα) προστασία διαρροής γης. Έχει σχεδιαστεί με μια χυτευμένη θήκη, με συμπαγή δομή, υψηλό επίπεδο προστασίας και μεγάλη διάρκεια ζωής. Όταν το ρεύμα στο κύκλωμα υπερβαίνει το ονομαστικό ρεύμα του διακόπτη ή όταν εμφανιστεί ένα βραχυκύκλωμα, ο διακόπτης κυκλώματος θα ταξιδέψει αυτόματα και θα κόψει το κύκλωμα, εμποδίζοντας έτσι το κύκλωμα και τον εξοπλισμό να καταστραφεί λόγω υπερφόρτωσης ή βραχυκύκλωμα.

Μοντέλο:STN2-100

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μοντέλο	STN-200
ΠΡΟΤΥΠΟ:	IEC 60947-2
Δομή	MCCB
Τύπος	Διακόπτης κυκλώματος περιπτώσεων Moulede
Πιστοποίηση	CE
Τάση πηνίου	500V/750V/1000V
Πόλος	1P
Προσδιορισμός	1p: 200α
Προέλευση	Wenzhou zhanjiang
Παραγωγική ικανότητα	2000 κομμάτια/εβδομάδα
Ταχύτητα	Κανονικός διακόπτης κυκλώματος τύπου
Εγκατάσταση	Σταθερός
Αριθμός πόλων	1
Λειτουργία	Διακόπτης κυκλώματος Conventionai, Προστασία αποτυχίας κυκλώματος, Προστασία υπερέντασης
Πρότυπο	IEC 60947-2 GB14048.2
Σε	16,32,63,100,125,150,175,200A
Ultinate Breaking Pabition (KA) LCS 100%	AC: 100ka (220/240V). 50ka (380/415V). 30ka (440/460V). 20ka (480/500V), 15ka (600V); 10ka (800V), 5ka (1000V); DC: 100ka (125V). 50ka (250V); 15ka (500V), 10ka (800V), 5ka (1000V).
Πακέτο μεταφορών	Εσωτερικό κουτί/χαρτοκιβώτιο
Εμπορικό σήμα	Sontuoec, WZSTEC
Κωδικός HS	8536200000

Αρχή λειτουργίας

Η αρχή λειτουργίας του διακόπτη κυκλώματος θήκης AC/DC βασίζεται στις θερμικές και ηλεκτρομαγνητικές επιδράσεις του ρεύματος. Όταν το ρεύμα στο κύκλωμα υπερβαίνει την ονομαστική τιμή του διακόπτη κυκλώματος, το διμέταλο μέσα στο διακόπτη του κυκλώματος θα λυγίσει από τη θερμότητα, η οποία θα ενεργοποιήσει τον μηχανισμό ταξιδιού για να κόψει το κύκλωμα. Ταυτόχρονα, ο διακόπτης κυκλώματος είναι επίσης εξοπλισμένος με μια συσκευή ηλεκτρομαγνητικής απελευθέρωσης, όταν υπάρχει ένα ρεύμα βραχυκυκλώματος στο κύκλωμα, η συσκευή ηλεκτρομαγνητικής απελευθέρωσης θα ενεργήσει γρήγορα για να κόψει το κύκλωμα. Επιπλέον, ορισμένα μοντέλα διακόπτη κυκλώματος είναι επίσης εξοπλισμένα με προστασία διαρροής, όταν εντοπίζεται το ρεύμα διαρροής, θα κόψει αυτόματα το κύκλωμα.

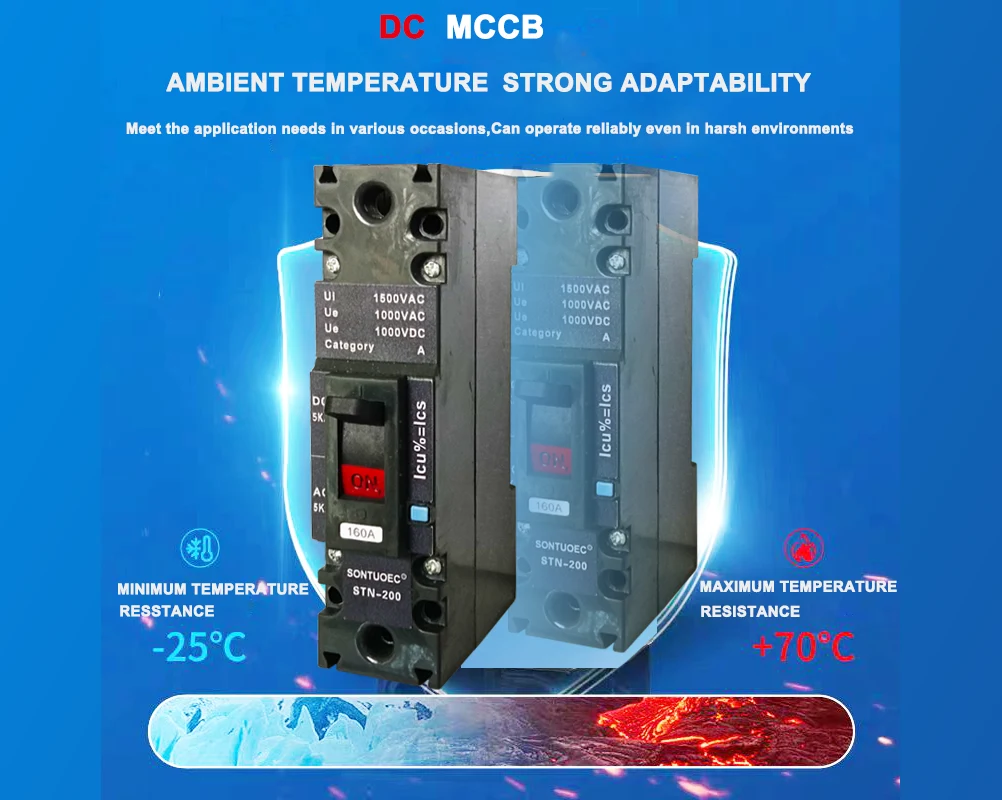

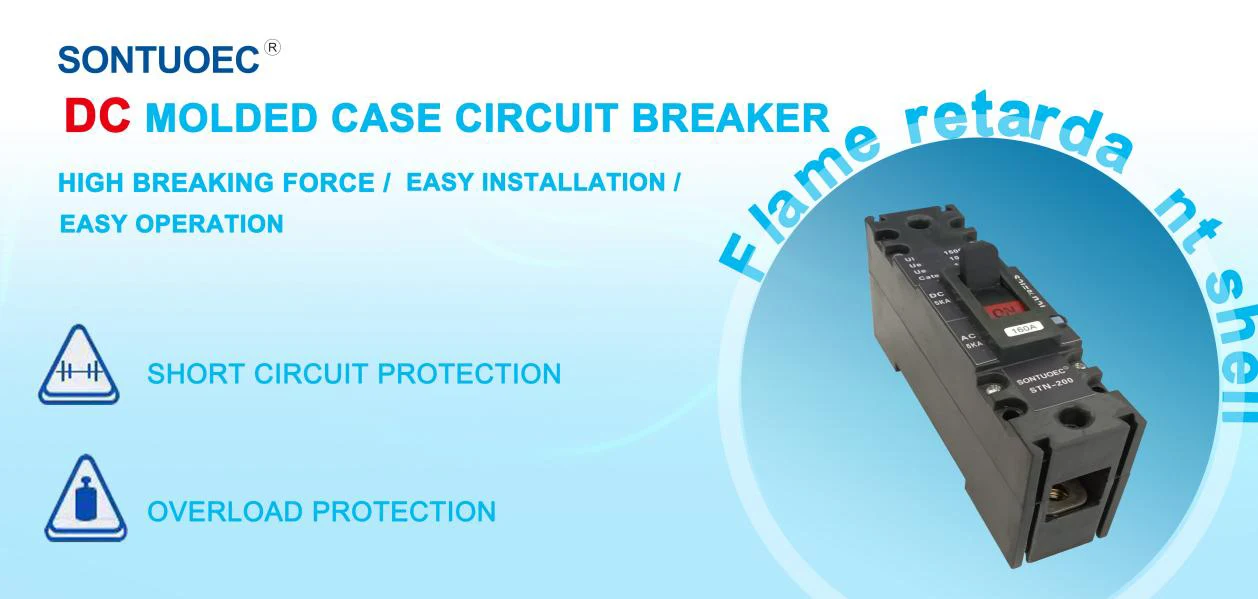

AC/DC Moulded Case Circuit Breaker

Κύρια χαρακτηριστικά

Υψηλή ευαισθησία και γρήγορη απόκριση: Ο διακόπτης κυκλώματος AC/DC χυτευμένης θήκης είναι σε θέση να ανιχνεύει γρήγορα ρεύματα σφάλματος στο κύκλωμα και να κόψει το κύκλωμα σε πολύ σύντομο χρονικό διάστημα, προστατεύοντας έτσι την ασφάλεια του κυκλώματος και του εξοπλισμού.

Λειτουργίες πολλαπλών προστασίας: Ο διακόπτης κυκλώματος ενσωματώνει πολλαπλές λειτουργίες προστασίας, όπως προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος και προστασία διαρροής (σε ορισμένα μοντέλα), η οποία μπορεί να καλύψει τις ανάγκες προστασίας διαφορετικών κυκλωμάτων.

Συμπαγής δομή και υψηλό επίπεδο προστασίας: σχεδιασμός διαμορφωμένης θήκης, συμπαγής δομή και υψηλό επίπεδο προστασίας, ικανό να αντέχει σε σκληρές περιβαλλοντικές συνθήκες, όπως η υγρασία, η σκόνη κλπ.

Εύκολη εγκατάσταση και συντήρηση: Οι διακόπτες κυκλώματος συνήθως υιοθετούν το σχεδιασμό plug-and-play, το οποίο είναι εύκολο να εγκατασταθεί και να αποσυναρμολογηθεί. Εν τω μεταξύ, η απλή εσωτερική δομή της καθιστά εύκολη τη συντήρηση και την αναθεώρηση.

Πεδίο εφαρμογής

Ο διακόπτης κυκλώματος AC/DC διαμορφωμένου περιεχομένου χρησιμοποιείται ευρέως σε μέρη όπου απαιτείται ηλεκτρική προστασία, όπως σπίτια, γραφεία, εργοστάσια, νοσοκομεία και ούτω καθεξής. Ειδικά σε μέρη όπου πρέπει να προστατεύονται και τα δύο κυκλώματα AC και DC, όπως συστήματα ηλιακής ενέργειας, συστήματα αποθήκευσης ενέργειας, σωρούς φόρτισης κλπ., Χρησιμοποιείται ευρύτερα τα πτερύγια AC/DC.
