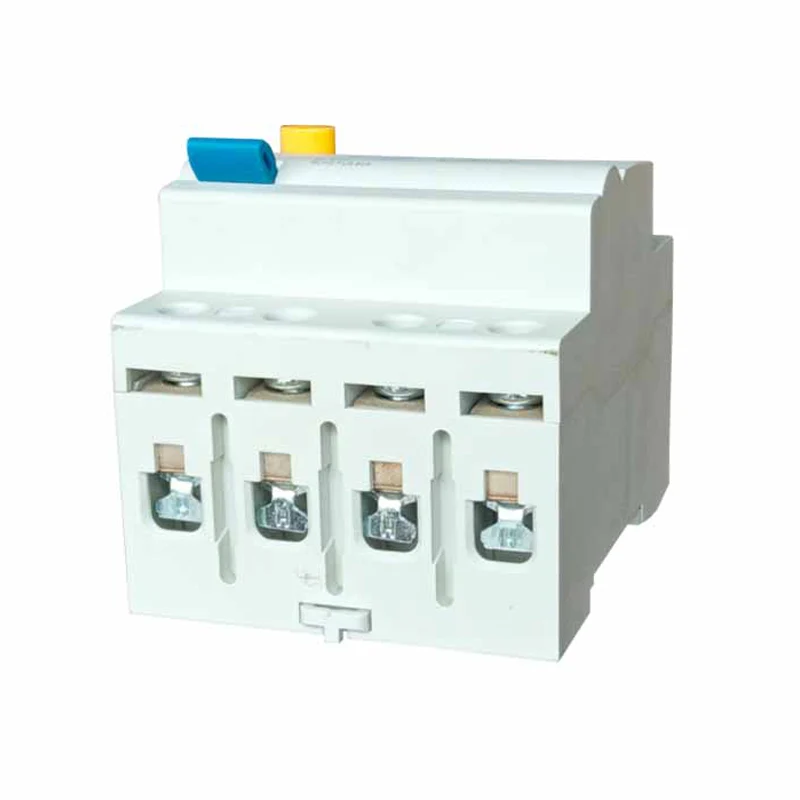

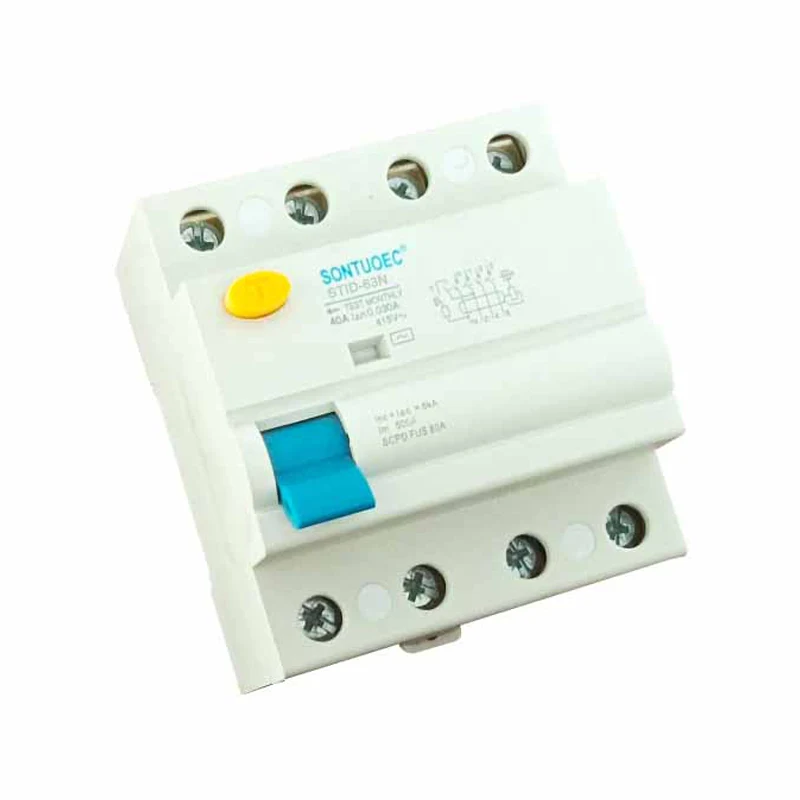

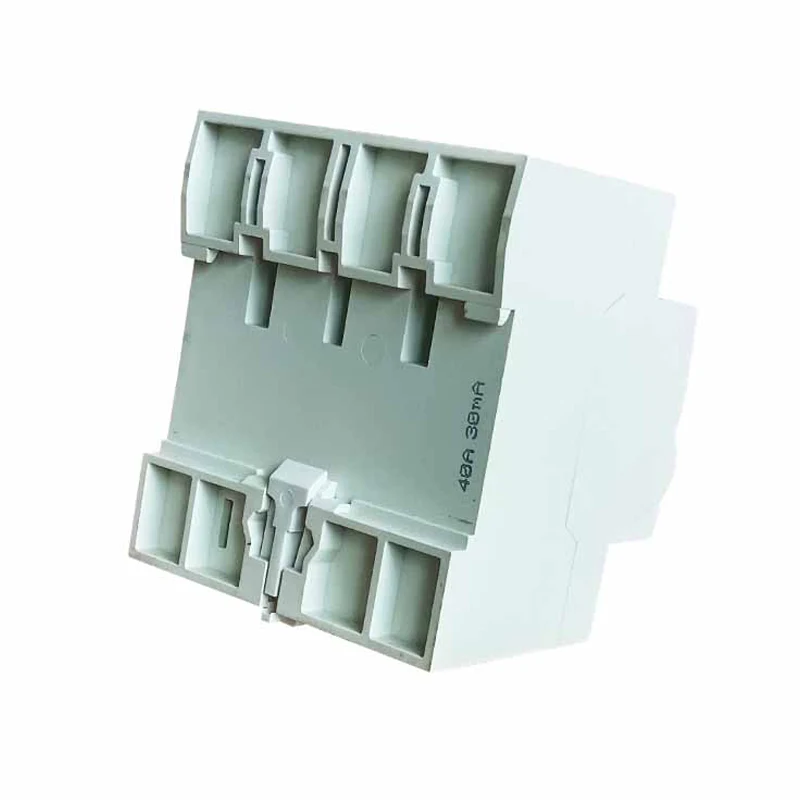

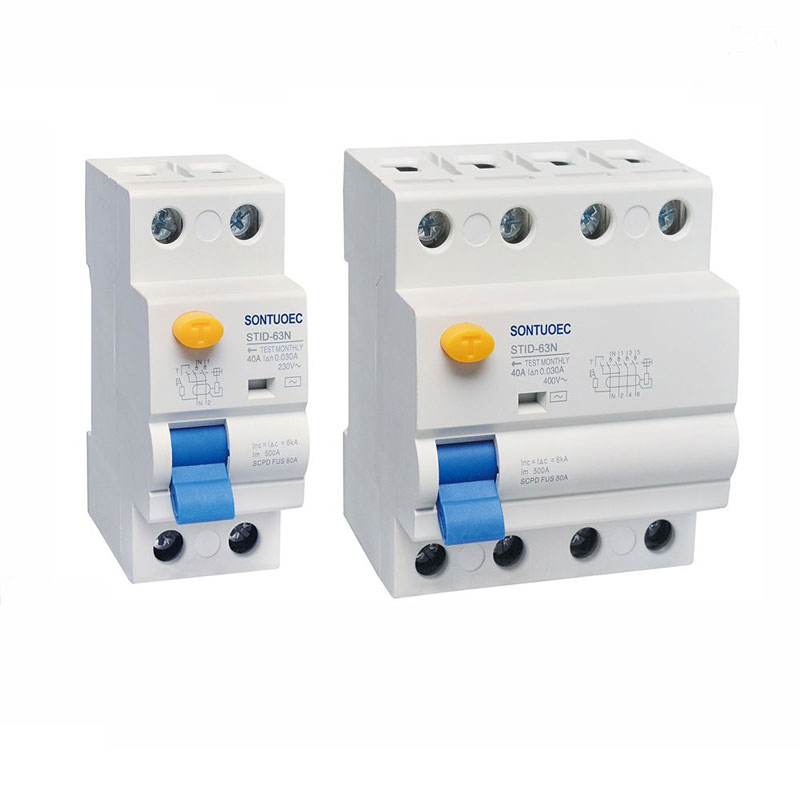

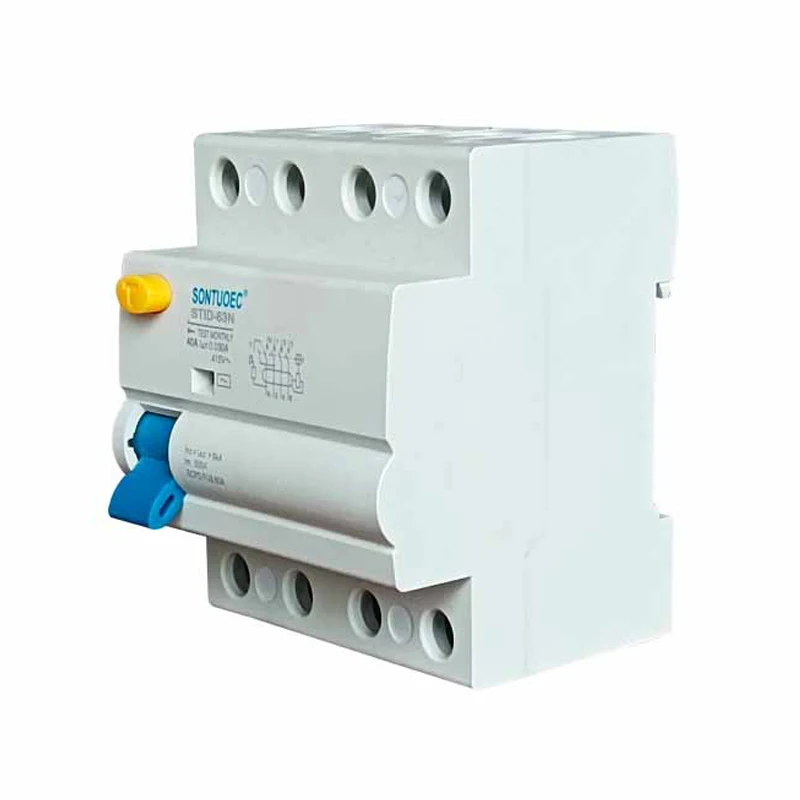

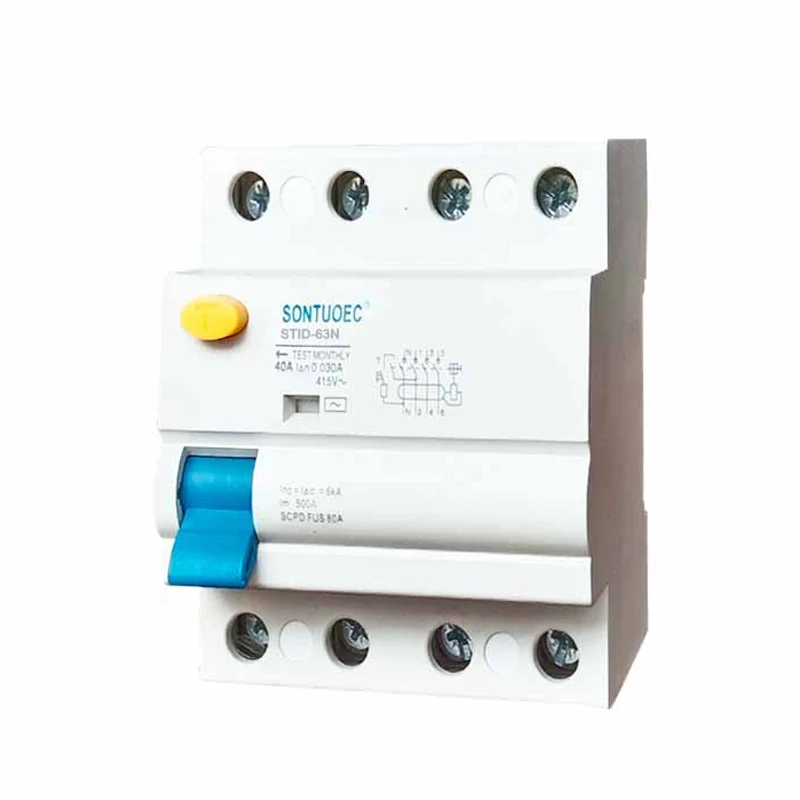

63A/100mA υπολειμματικό διακόπτη ρεύματος RCCB

63A/100mA Ο υπολειμματικός διακόπτης του κυκλώματος ρεύματος RCCB είναι το ρεύμα σε ένα κύκλωμα διαφορετικό από το κανονικό ρεύμα λειτουργίας, το οποίο μπορεί να δημιουργηθεί λόγω της ζημιάς μόνωσης του εξοπλισμού, της ηλεκτρικής ενέργειας του προσωπικού ή των ελαττωμάτων του εδάφους κλπ.

Μοντέλο:STID-63N

Αποστολή Ερώτησης

περιγραφή προϊόντος

ΠΡΟΤΥΠΟ:	IEC 61008-1
Μοντέλο:	63N
Χαρακτηριστικά υπολειμματικού ρεύματος:	Και, και
Πόος αρ .:	2p, 4p
Ονομαστικό ρεύμα:	16Α, 25Α, 32Α, 40Α, 63Α.
Ονομαστική τάση:	230/400V AC
Ονομαστική συχνότητα:	50/60Hz
Ονομασμένο υπολειμματικό ρεύμα λειτουργικού ρεύματος:	10mA, 30mA, 100mA, 300mA, 500mA
Ονομασμένο υπολειμματικό μη λειτουργικό ρεύμα I ΔNO:	≤0,5Iδn
Ονομαστική υπό όρους βραχυκυκλώματος ρεύματος Inc:	6000α
Ονομαστική υπό όρους υπολειμματική βραχυκύκλωμα Τρέχον IDC:	6000α
Διάρκεια ανάκλησης:	Στιγμιαία ανάκτηση ≤0.1sec
Υπολειμματικό εύρος ρεύματος:	0.5iΔn ~ iΔn
Ηλεκτρο-μηχανική αντοχή:	4000 κύκλοι
Ροπή στερέωσης:	2.0nm
Τερματικό σύνδεσης:	Βιδωτό τερματικό πυλώνα με σφιγκτήρα
Εγκατάσταση:	35 χιλιοστά στήριξη σιδηροτροχιάς

Αρχή λειτουργίας

Η αρχή λειτουργίας του RCCB βασίζεται στις αρχές της ηλεκτρομαγνητικής επαγωγής και του τρέχοντος ισοζυγίου. Όταν το υπολειμματικό ρεύμα στο κύκλωμα διέρχεται από τον μετασχηματιστή, ο μετασχηματιστής δημιουργεί μια αντίστοιχη μαγνητική ροή. Αυτή η μαγνητική ροή μετατρέπεται σε ηλεκτρικό σήμα και επεξεργάζεται με ηλεκτρονικό κύκλωμα. Όταν το επεξεργασμένο ηλεκτρικό σήμα φτάσει σε ένα προκαθορισμένο όριο, το RCCB ενεργοποιεί τον μηχανισμό απελευθέρωσης να ενεργεί, προκαλώντας γρήγορα τον διακόπτη του κυκλώματος να κόψει γρήγορα το κύκλωμα.

Κύρια χαρακτηριστικά

Υψηλή ευαισθησία: Το RCCB είναι ικανό να ανιχνεύει μικρά υπολειμματικά ρεύματα, συνήθως μικρότερα από 30mA (η ακριβής τιμή εξαρτάται από τις προδιαγραφές του προϊόντος), η οποία βοηθά στην αποκοπή των κυκλωμάτων στο χρόνο πριν από την ηλεκτροπαραγωγή.

Γρήγορη απόκριση: Το RCCB μπορεί γρήγορα να αποκόψει το κύκλωμα μέσα σε λίγα χιλιοστά του δευτερολέπτου μετά την ανίχνευση του υπολειμματικού ρεύματος, το οποίο αποτρέπει αποτελεσματικά τα ατυχήματα ηλεκτροπληξίας και την εξάπλωση ηλεκτρικών πυρκαγιών.

Ασφαλής και αξιόπιστη: Η RCCB υιοθετεί προηγμένα ηλεκτρονικά εξαρτήματα και μηχανισμό αποσύνδεσης με υψηλή αξιοπιστία και σταθερότητα. Ταυτόχρονα, έχει επίσης λειτουργίες προστασίας υπερφόρτωσης και βραχυκυκλώματος, οι οποίες μπορούν να προστατεύσουν πλήρως την ασφάλεια των κυκλωμάτων και του εξοπλισμού.

Εύκολη εγκατάσταση και συντήρηση: Το RCCB συνήθως υιοθετεί αρθρωτό σχεδιασμό, συμπαγή δομή και εύκολη εγκατάσταση. Έχει επίσης εύκολο να επιλεγεί και να αντικαταστήσει επαφές για συντήρηση και επιθεώρηση ρουτίνας.

Σενάρια εφαρμογής

63A/100mA Το υπολειμματικό ρεύμα διακόπτη RCCB χρησιμοποιείται ευρέως σε διάφορες καταστάσεις όπου απαιτείται ηλεκτρική προστασία, συμπεριλαμβανομένων, ενδεικτικά,:

Κατοικιακά και Εμπορικά Κτίρια: Για την προστασία του ηλεκτρικού εξοπλισμού και της προσωπικής ασφάλειας έναντι των ατυχημάτων με ηλεκτροπληξία και των ηλεκτρικών πυρκαγιών. Στα σπίτια, τα RCCBs εγκαθίστανται συνήθως σε κιβώτια διανομής ως κύρια ή προστασία κλάδων για οικιακά κυκλώματα.

Βιομηχανική γραμμή παραγωγής: Χρησιμοποιείται για την προστασία της κανονικής λειτουργίας του ηλεκτρικού εξοπλισμού όπως οι κινητήρες, οι μετασχηματιστές κ.λπ. και η πρόληψη της ζημιάς και της διακοπής του εξοπλισμού που προκαλείται από διαρροή και υπερφόρτωση. Στον βιομηχανικό τομέα, τα RCCBs εγκαθίστανται συνήθως στο άκρο εισόδου ισχύος του ηλεκτρικού εξοπλισμού ως συσκευή προστασίας του εξοπλισμού.

Δημόσιες εγκαταστάσεις: όπως νοσοκομεία, σχολεία, βιβλιοθήκες και άλλα μέρη, τα RCCBs χρησιμοποιούνται για να εξασφαλίσουν την ασφαλή λειτουργία του ηλεκτρικού εξοπλισμού και την ασφαλή χρήση της ηλεκτρικής ενέργειας από το προσωπικό. Αυτά τα μέρη συνήθως έχουν υψηλότερες απαιτήσεις για την ηλεκτρική ασφάλεια, έτσι ώστε οι RCCBs χρησιμοποιούνται ευρύτερα.
