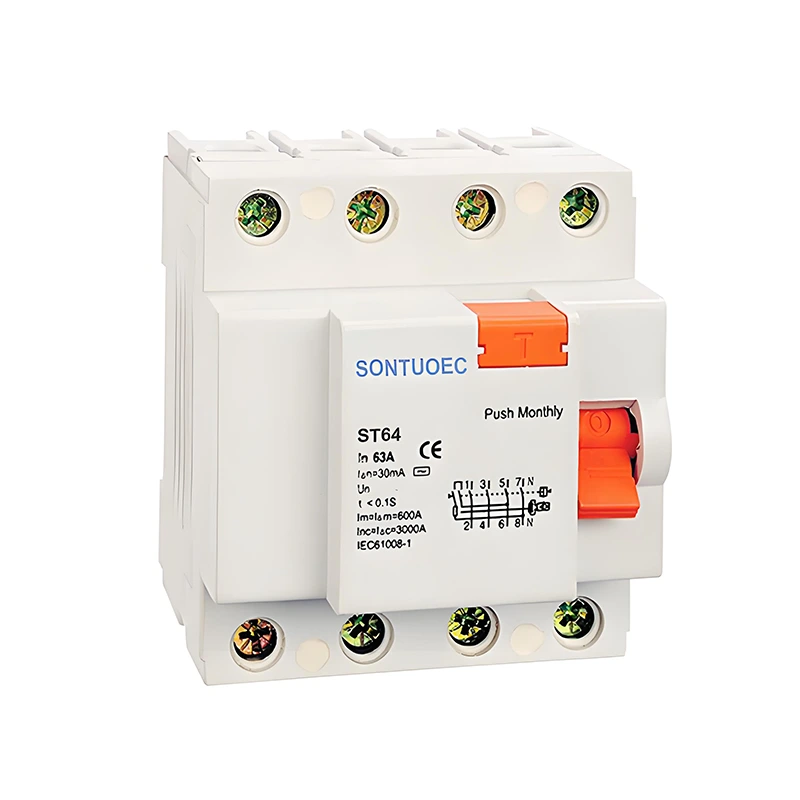

4p 63A /30mA υπολειμματικό διακόπτη ρεύματος

Το 4P 63A /30mA υπολειμματικό διακόπτη ρεύματος είναι ένας υπολειπόμενος διακόπτης κυκλώματος ρεύματος με τέσσερις πόλους (P), το οποίο έχει ονομαστικό ρεύμα 63Α και ένα υπολειμματικό ρεύμα δράσης (δηλ. Το ρεύμα διαρροής) 30ma.The ρεύμα χρησιμοποιείται κυρίως για το κύκλωμα του κυκλώματος.

Μοντέλο:ST60

Αποστολή Ερώτησης

περιγραφή προϊόντος

ΠΡΟΤΥΠΟ:	IEC 61008-1
Μοντέλο:	ST60
Χαρακτηριστικά υπολειμματικού ρεύματος:	Και, και
Πόος αρ .:	2p, 4p
Ονομαστικό ρεύμα:	16Α, 25Α, 32Α, 40Α, 63Α.
Ονομαστική τάση:	230/400V AC
Ονομαστική συχνότητα:	50/60Hz
Ονομασμένο υπολειμματικό ρεύμα λειτουργικού ρεύματος:	10mA, 30mA, 100mA, 300mA, 500mA
Ονομασμένο υπολειμματικό μη λειτουργικό ρεύμα I ΔNO:	≤0,5Iδn
Ονομαστική υπό όρους βραχυκυκλώματος ρεύματος Inc:	6000α
Ονομαστική υπό όρους υπολειμματική βραχυκύκλωμα Τρέχον IDC:	6000α
Διάρκεια ανάκλησης:	Στιγμιαία ανάκτηση ≤0.1sec
Υπολειμματικό εύρος ρεύματος:	0.5iΔn ~ iΔn
Ηλεκτρο-μηχανική αντοχή:	4000 κύκλοι
Ροπή στερέωσης:	2.0nm
Τερματικό σύνδεσης:	Βιδωτό τερματικό πυλώνα με σφιγκτήρα
Εγκατάσταση:	35 χιλιοστά στήριξη σιδηροτροχιάς

Αρχή λειτουργίας

Η αρχή λειτουργίας του διακόπτη κυκλώματος υπολειμματικού ρεύματος 4p 63a /30mA βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής. Όταν το υπολειμματικό ρεύμα στο κύκλωμα υπερβαίνει την τιμή ρύθμισης, θα δημιουργηθεί μια μαγνητική ροή με το υπολειμματικό ρεύμα και αυτή η ροή θα οδηγήσει τον μηχανισμό απελευθέρωσης για να ενεργήσει, καθιστώντας γρήγορα τον διακόπτη του κυκλώματος να αποκόψει το κύκλωμα γρήγορα. Ταυτόχρονα, η RCCB έχει επίσης λειτουργία υπερφόρτωσης και βραχυκυκλώματος, όταν το ρεύμα στο κύκλωμα υπερβαίνει την ονομαστική τιμή, ενεργοποιεί επίσης τη δράση του μηχανισμού απογύμνωσης.

Κύρια χαρακτηριστικά

Σχεδιασμός τεσσάρων πόλων: 4p σημαίνει ότι ο διακόπτης κυκλώματος έχει τέσσερα τερματικά, που συνήθως χρησιμοποιούνται σε τριφασικά κυκλώματα τεσσάρων συρμάτων ή μονής φάσης, ικανά να κόβουν ταυτόχρονα όλα τα ρεύματα φάσης και μηδέν (ή ουδέτερα).

Υψηλό ονομαστικό ρεύμα: 63A Το ρεύμα ονομαστικού ρεύματος καθιστά τον διακόπτη κυκλώματος ικανό να μεταφέρει μεγαλύτερα φορτία, κατάλληλο για την προστασία του ηλεκτρικού εξοπλισμού υψηλής ισχύος.

Ανίχνευση ευαίσθητης διαρροής: Η ρύθμιση ρεύματος υπολειμματικής δράσης του 30mA είναι πολύ χαμηλή, η οποία μπορεί γρήγορα να ανιχνεύσει τη μικροσκοπική διαρροή στο κύκλωμα και να κόψει το κύκλωμα εγκαίρως για να εξασφαλίσει την ασφάλεια του προσωπικού και του εξοπλισμού.

Ασφαλής και αξιόπιστη: Η RCCB υιοθετεί τον μηχανισμό προηγμένης απελευθέρωσης και τα υλικά επαφής με εξαιρετικές ηλεκτρικές και μηχανικές ιδιότητες, οι οποίες μπορούν να εξασφαλίσουν έγκαιρη αποκοπή του κυκλώματος σε περίπτωση βλαβών, όπως υπερφόρτωση, βραχυκύκλωμα και διαρροή για την πρόληψη ατυχημάτων.

Σενάριο εφαρμογής

Το 4P 25A/30mA RCCB χρησιμοποιείται ευρέως σε διάφορες καταστάσεις που απαιτούν ηλεκτρική προστασία, όπως:

Κατοικιακά και εμπορικά κτίρια: Χρησιμοποιείται για την προστασία του ηλεκτρικού εξοπλισμού και της προσωπικής ασφάλειας, αποτρέποντας τα ατυχήματα ηλεκτροπληξίας και τις ηλεκτρικές πυρκαγιές.

Γραμμές βιομηχανικής παραγωγής: Χρησιμοποιείται για την προστασία του ηλεκτρικού εξοπλισμού όπως οι κινητήρες, οι μετασχηματιστές και άλλοι ηλεκτρικοί εξοπλισμό από την κανονική λειτουργία, εμποδίζοντας τη ζημιά και το κλείσιμο του εξοπλισμού λόγω διαρροής, υπερφόρτωσης και άλλων λόγων.

Δημόσιες εγκαταστάσεις: όπως νοσοκομεία, σχολεία, βιβλιοθήκες και άλλα μέρη, χρησιμοποιούνται για να εξασφαλίσουν την ασφαλή λειτουργία του ηλεκτρικού εξοπλισμού και την ασφαλή χρήση της ηλεκτρικής ενέργειας από το προσωπικό.

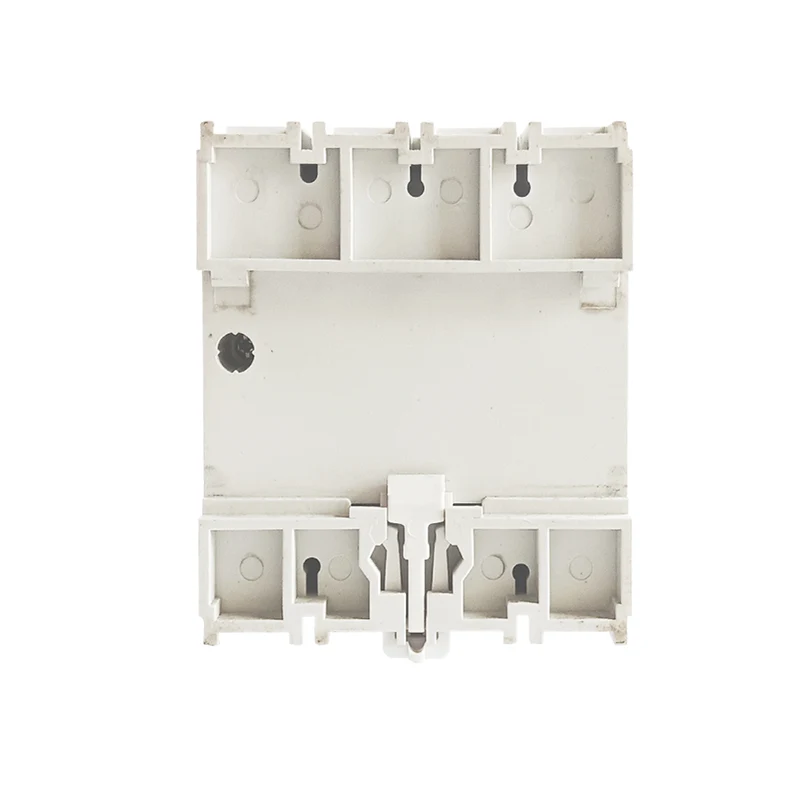

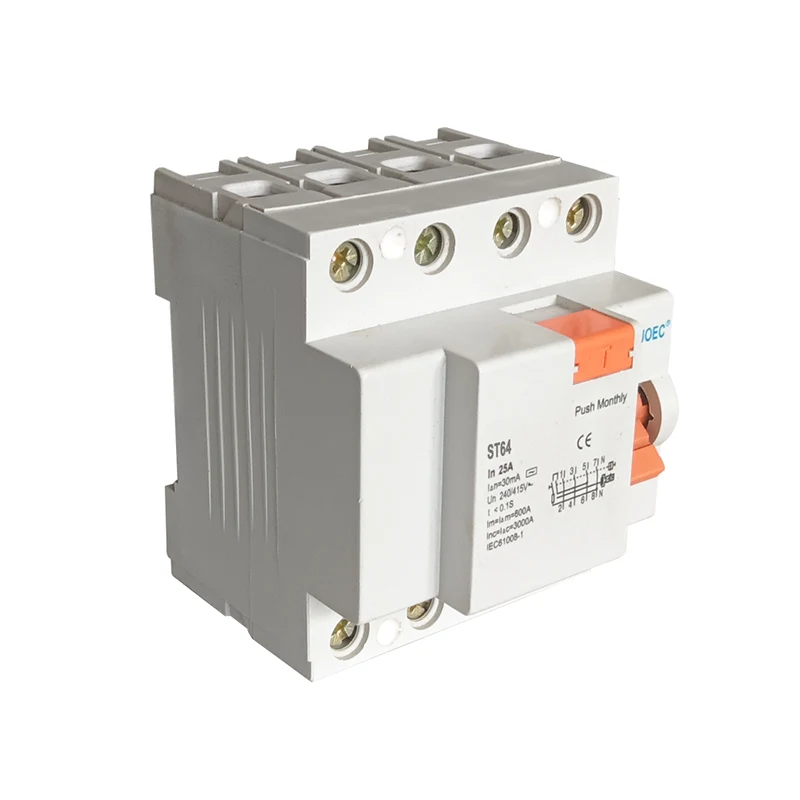

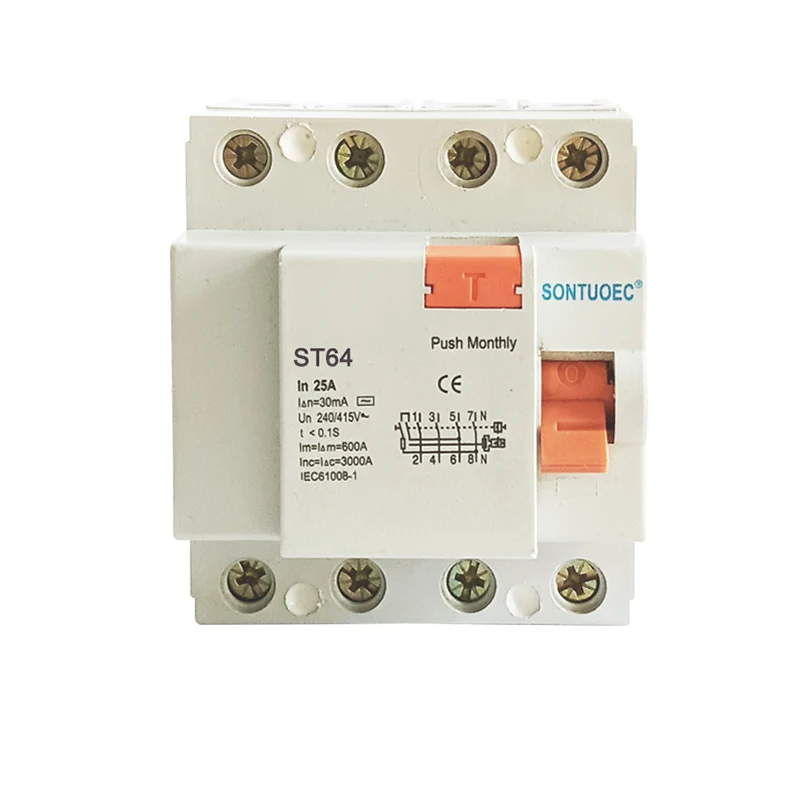

4P 63A /30mA Residual Current Circuit Breaker
