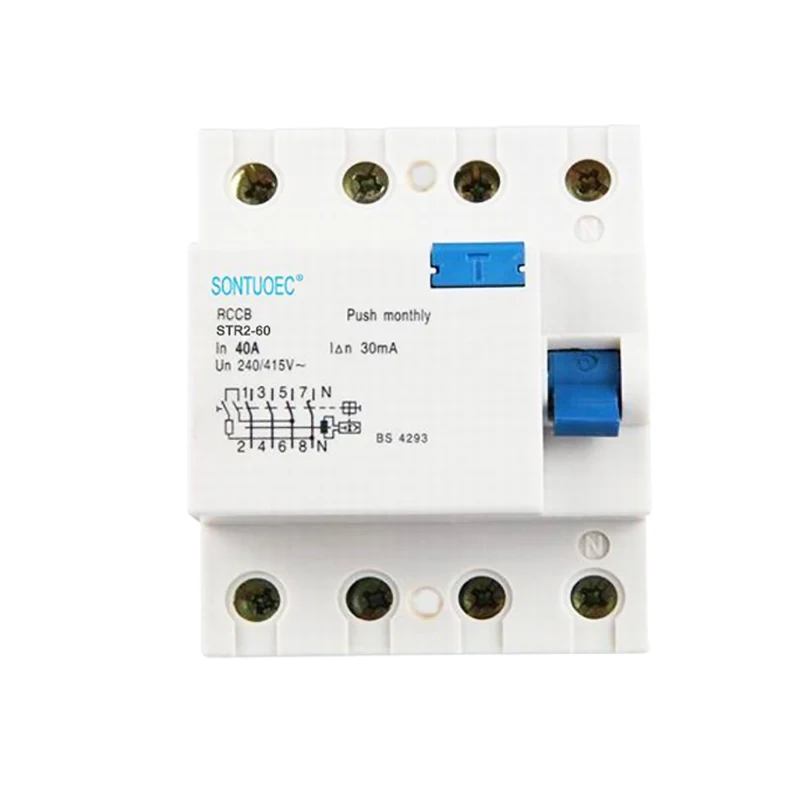

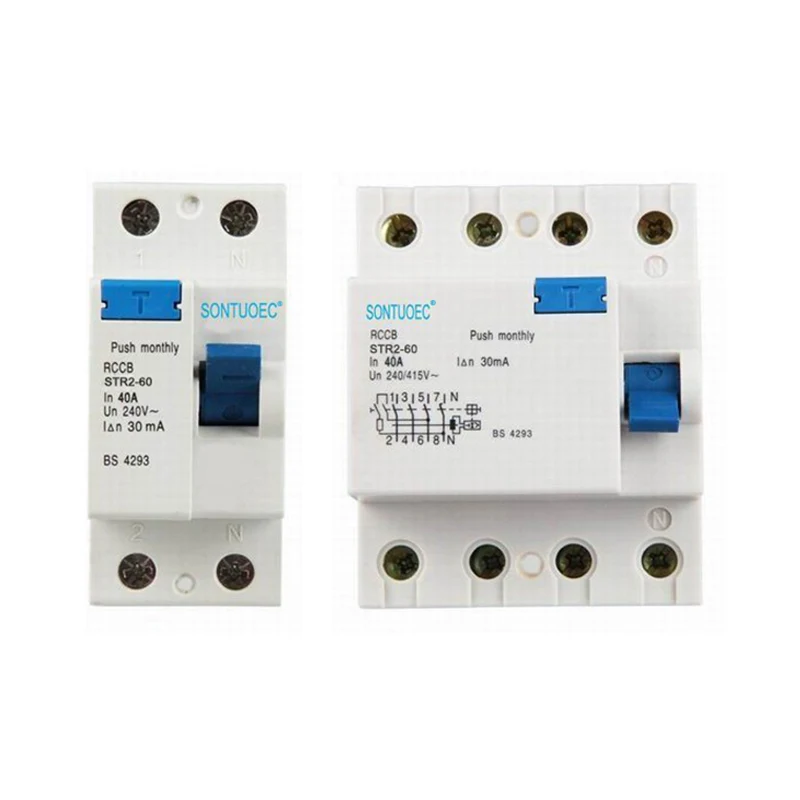

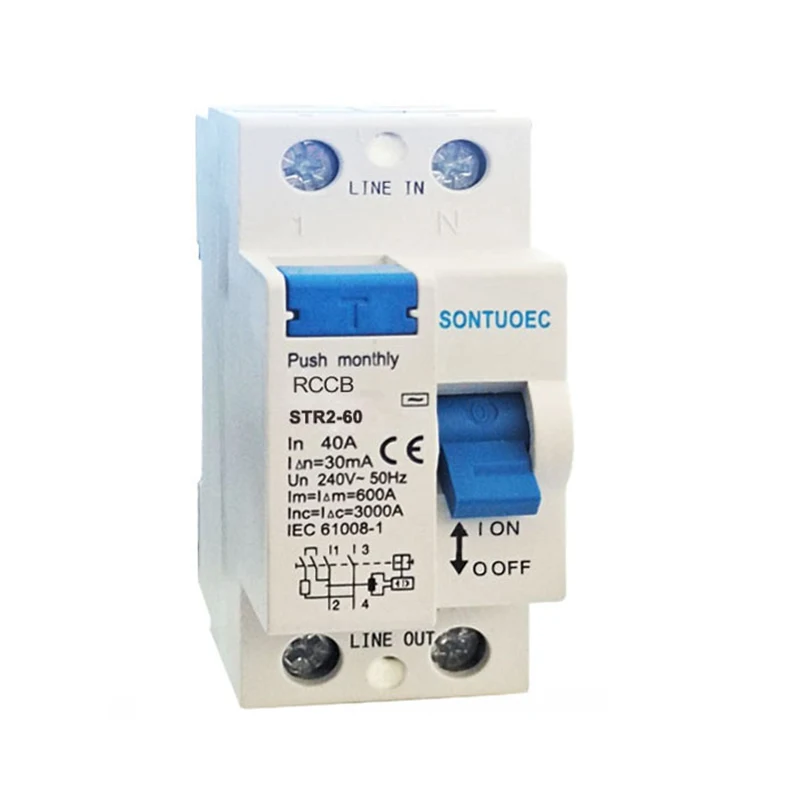

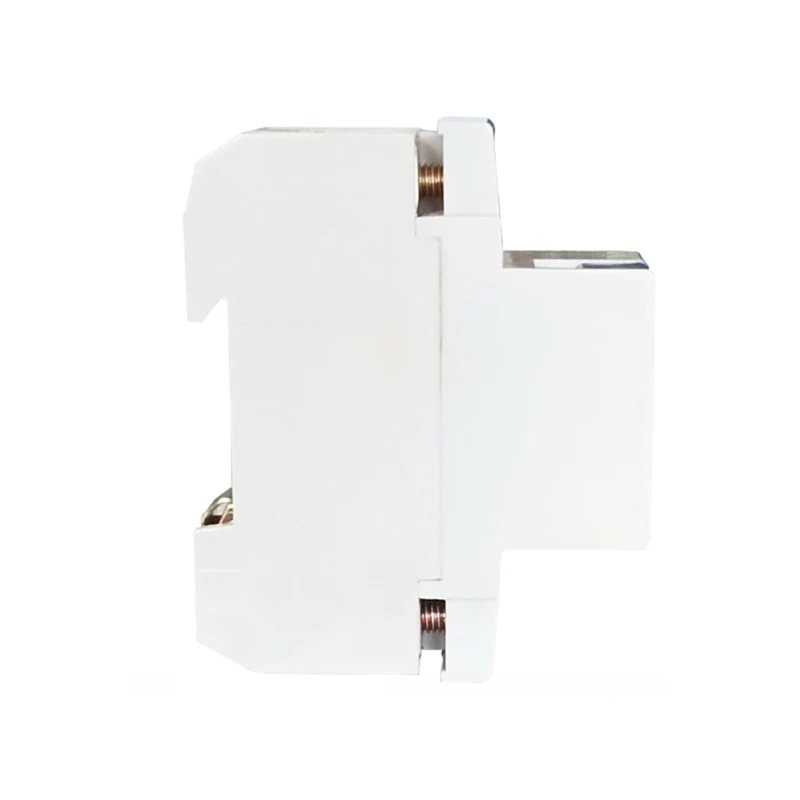

4p 63A /30mA RCD AC Τύπος

βασική ιδέα

 4ρ: Υποδεικνύει ότι αυτός ο τύπος AC 4P 63A /30mA RCD είναι ένας διακόπτης τεσσάρων πόλων, δηλ. Μπορεί να ελέγχει ταυτόχρονα την on-off τεσσάρων κυκλωμάτων. Αυτός ο σχεδιασμός χρησιμοποιείται συνήθως σε εφαρμογές όπου πρέπει να αποκοπεί ταυτόχρονα η φάση, το μηδέν και τα δύο καλώδια εδάφους για να εξασφαλιστεί ότι σε περίπτωση διαρροής ή σφάλματος, το κύκλωμα μπορεί να αποκόπτεται πλήρως για να παρέχει υψηλότερο επίπεδο προστασίας ηλεκτρικής ασφάλειας.

 63Α: Υποδεικνύει ότι το RCD έχει ονομαστική τιμή σε 63 αμπέρ, η οποία είναι η μέγιστη τιμή ρεύματος που το RCD μπορεί να μεταφέρει συνεχώς χωρίς να προκαλεί υπερθέρμανση ή ζημιά.

 30mA: Υποδεικνύει ότι το RCD έχει ρεύμα δράσης διαρροής 30 milliamps, δηλ. Όταν το ρεύμα διαρροής στο ηλεκτρικό σύστημα υπερβαίνει αυτή την τιμή, το RCD θα κόψει γρήγορα την τροφοδοσία για να προστατεύσει την προσωπική ασφάλεια και να αποτρέψει ατυχήματα όπως ηλεκτρικές πυρκαγιές.

 RCD: Συσκευή υπολειμματικού ρεύματος, μια συσκευή ηλεκτρικής ασφάλειας που χρησιμοποιείται για την ανίχνευση υπολειμματικού ρεύματος (δηλ. Ρεύμα διαρροής) σε ένα ηλεκτρικό σύστημα και κόβει την τροφοδοσία ρεύματος.

 Ένας τύπος: Σημαίνει ότι το RCD είναι ένας τύπος, δηλαδή μπορεί να ενεργήσει σωστά τόσο σε AC όσο και σε παλλόμενα ρεύματα DC (ένα ομαλό ρεύμα DC του ≤6mA μπορεί να επιτραπεί να υπερκαλυφθεί). Αυτός ο τύπος RCD είναι κατάλληλος για κυκλώματα με πολλές ηλεκτρονικές συσκευές, όπως οικιακές συσκευές, συσκευές γραφείου, υπολογιστές και άλλα μέρη.

Αρχή λειτουργίας

Η αρχή λειτουργίας του RCD βασίζεται στον μετασχηματιστή υπολειμματικού ρεύματος. Όταν εμφανίζεται ένα μη ισορροπημένο ρεύμα (δηλ. Διαρροή) σε ένα ηλεκτρικό σύστημα, ο μετασχηματιστής υπολειπόμενου ρεύματος ανιχνεύει αυτό το μη ισορροπημένο ρεύμα και παράγει μια μαγνητική ροή ανάλογη προς το ρεύμα διαρροής. Αυτή η μαγνητική ροή ενεργοποιεί τον εσωτερικό μηχανισμό αποσύνδεσης του RCD, προκαλώντας το RCD να κόψει γρήγορα την τροφοδοσία, προστατεύοντας έτσι την ασφάλεια του ηλεκτρικού εξοπλισμού και του προσωπικού.

Σενάριο εφαρμογής

Βιομηχανική ισχύς: Σε βιομηχανικά περιβάλλοντα, λόγω της παρουσίας μεγάλου αριθμού ηλεκτρικού εξοπλισμού και σύνθετων συστημάτων κυκλώματος, είναι απαραίτητο να χρησιμοποιηθεί ένας τύπος 4P 63A /30MA RCD για την παροχή ολοκληρωμένης προστασίας ηλεκτρικής ασφάλειας.

Εμπορική: Σε εμπορικές εγκαταστάσεις όπως εμπορικά κέντρα, ξενοδοχεία κλπ., Όπου υπάρχει υψηλή συγκέντρωση ανθρώπων και ηλεκτρικού εξοπλισμού, αυτός ο τύπος RCD απαιτείται επίσης για την εξασφάλιση της ηλεκτρικής ασφάλειας.

High-end κατοικίες: Σε ορισμένες κατοικίες υψηλής τεχνολογίας, επιλέγεται επίσης ο τύπος 4p 63a /30ma RCD A για την παροχή υψηλότερου επιπέδου προστασίας ηλεκτρικής ασφάλειας.
